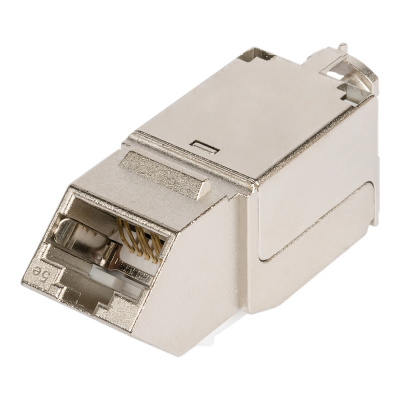

NIKOMAX NMC-KJSD2-AN-MT Модуль-вставка типа Keystone, угловой, для панели серии AN, Кат.5е (Класс D), 100МГц, RJ45/8P8C, FT-TOOL/110/KRONE, T568A/B, полный экран, максимальная ширина 17 мм, металлик
Экранированный
Код товара:206701
Артикул:NMC-KJSD2-AN-MT
530.40 ₽/шт
Доступно для заказа (1004)
-+
В корзину
Купить в 1 клик
Описание
Описание
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.
Патч-панель высокой плотности NMC-RP48UD2-1U-BK выполнена в неэкранированном корпусе и предназначена для монтажа в 19" шкафы или стойки. Данная панель вмещает 48 портов RJ45/8P8C при высоте в 1U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568А и T568B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. Для защиты кабельных соединений и IDC контактов в комплект входят защитные крышки. Предусмотрен съемный органайзер для надежного закрепления кабелей.
Ключевые особенности
- Все порты пронумерованы
- Съемный кабельный органайзер в комплекте
- Цветовая схема разводки по двум стандартам: T568A/B
- Универсальные IDC контакты 110/Krone: для повышения удобства заделки ножи контактов снабжены прорезями, прочно удерживающими провода в процесе разводки

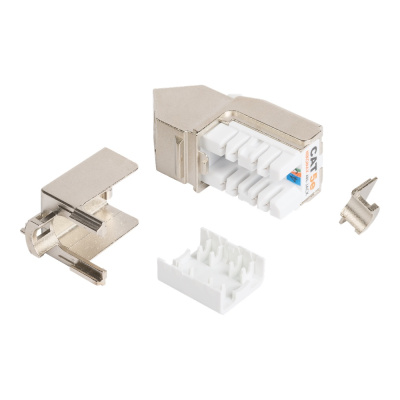

Базовая комплектация
| Состав комплекта | Количество |
|---|---|
| Модуль | 1 шт. |
| Защитная крышка | 1 шт. |
| Изолирующая крышка | 1 шт. |
| Клипса заземления | 1 шт. |
| Стяжка нейлоновая | 1 шт. |
| Инструкция по монтажу | 1 шт. |
Технические характеристики
| Наименование | Значение |
|---|---|
| Категория | 5e |
| Полоса пропускания | 100 МГц |
| Исполнение | экранированное |
| Формат | Keystone |
| Тип разъемов | RJ45/8P8C |
| Материал контактов в разъеме | фосфористая бронза |
| Материал покрытия контактов в разъеме | золото (50 мкд) поверх никеля (~100 мкд) |
| Количество циклов переподключения шнуров | не менее 750 |
| Тип IDC контактов (заделка) | устройство для быстрой заделки FT-TOOL или ножи 110/KRONE |
| Схема разводкиа | T568A/B |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Материал IDC контактов | фосфористая бронза |
| Материал покрытия IDC контактов | олово |
| Монтаж | наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Материал корпуса | цинк-алюминиевый сплав |
| Материал пластика | высокопрочный, негорючий, соответствует UL94V-0 |
| Цвет | металлик (никель) |
| Сопротивление изоляции | не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление разъемов | не более 20 мкОм |
| Контактное сопротивление IDC | не более 2.5 мкОм |
| Диапазоны температур | хранение от -40 до +70 °C. монтаж от 0 до +50 °C. эксплуатация от -10 до +60 °C |
| Упаковка | индивидуальная - полиэтиленовый пакет |
| Габариты, мм | 17х19х40 |
| Масса, кг | 0,021 |
| Гарантия | 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX |
Соответствие стандартам
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Поддерживаемые приложения
- 10BASE-T
- 100BASE-TX
- 100BASE-T4
- 1000BASE-T
- 10G-BASE-T (55M for Cat. 6)
- ATM-25
- ATM-51
- ATM-155
- 100VG-AnyLan
- TR-4
- TR-16 Active
- TR-16 Passive
Характеристики
Основные характеристики
Категория | 5e |
Эксплуатационные характеристики
Способ заделки | 90° |
Габариты и вес
Вес брутто, кг | 0.027 |
Высота, мм | 19 |
Глубина, мм | 40 |
Объем, м3 | 0.0001 |
Ширина, мм | 17 |
Материалы и цвет
Цвет | неокрашенный металл |
Конструкция
Метод заделки контактов IDC | Dual (110/Krone) |
Особенности конструкции | заделка 90° |
Форм-фактор | Keystone Jack |
Дополнительные характеристики
Гарантия | 5 лет расширенная / 25 лет системная |
Количество в упаковке | 1 |
Модель | NMC-KJSD2-AN-MT |
Производитель | NIKOMAX |
Страна производства | Тайвань (Китай) |
