Стучалки и забивалки
Полный обзор всех типов инструмента для заделки витой пары в патч-панели, кейстоуны и другие устройства с IDC-коннекторами.
Insulation-displacement connector
В СКС, как и во многих других областях электротехники, соединение - одно из узких мест. Нет соединения, все - труба! Ничего работать не будет. Есть же старая шутка, что электричество - это наука о контактах.
Самый часто применяемый тип соединения - например, в розетках (кейстоунах) или патч-панелях, - это IDC: Insulation-displacement connector. По-русски - это разъем со смещением изоляции.
Работает, как и все гениальное, очень просто! В месте забивки жилы находится U-образный нож. Когда мы вталкиваем жилу в разъем, нож прорезает изоляцию - и вуаля, соединение готово.
На самом деле, такой тип соединения уже давно применяется в автомобилестроении. Вот такие клеммы делает 3M, причем монтируются они без инструмента.
Ну а что тут говорить про IDE-шлейфы от жестких дисков - они применяются с 1980-х годов.
Типы инструментов для забивки IDC

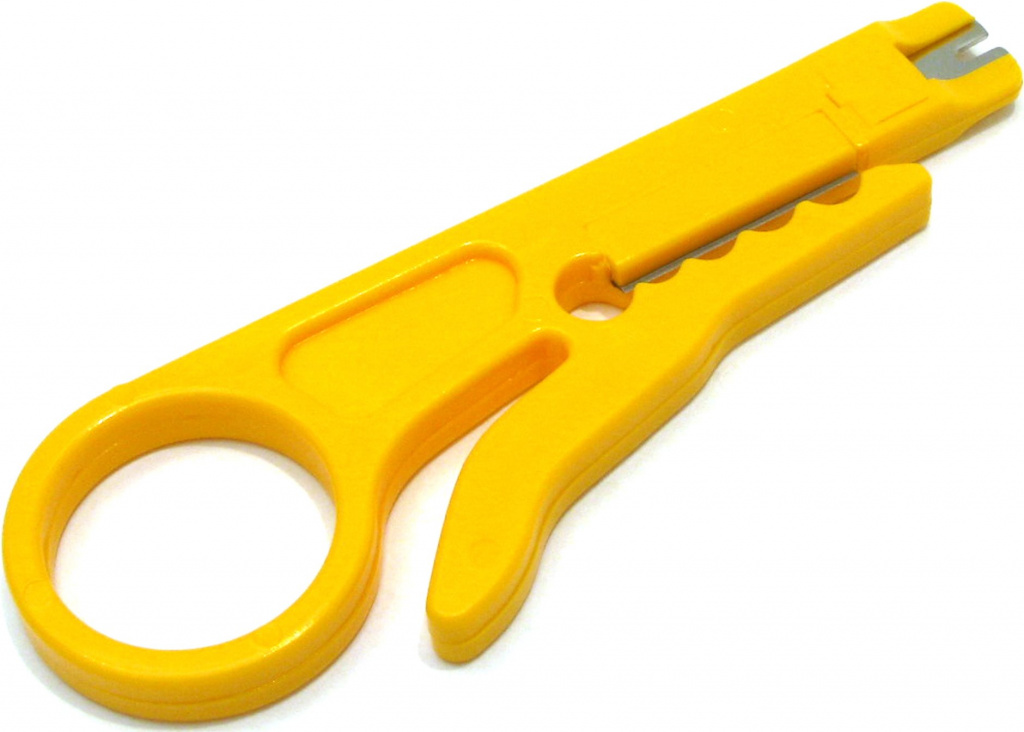

Самый простой вариант - вот такой инструмент, он часто идет в комплекте с патч панелями.
Плюсы - компактный, есть возможность зачистки кабеля, очень дешевый (от 50 до 150 руб.).
Минусы - легко сломать, нет ударного эффекта, нельзя заменить нож.

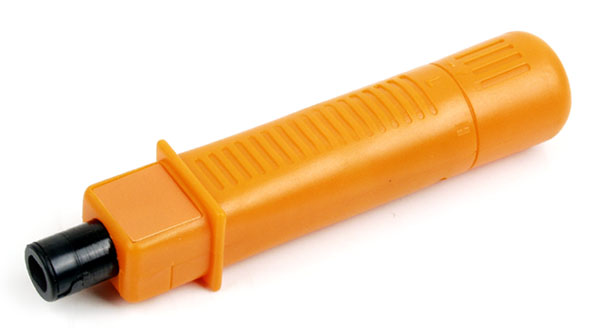

Следующий вариант - простая ручка, в нее вставляется нож. Ударного эффекта также нет. Система крепления простая - внутри подпружиненый стальной шарик, который запирает нож.
Плюсы - уже удобно держать, нож можно менять в зависимости от задач.
Минусы - нет ударного эффекта.

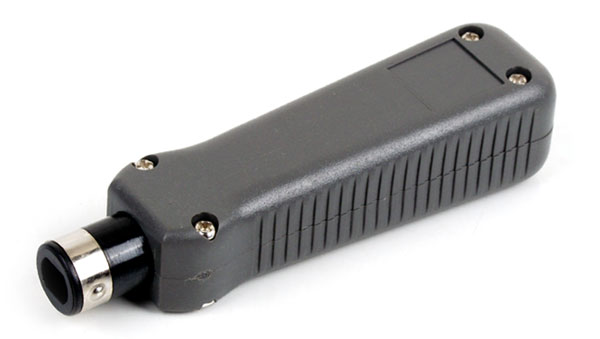

А вот та же самая ручка, но с ударным эффектом. Внутри стоит пружина, и при определенном усилии она выстреливает и резко вбивает жилу в контакт.
Плюсы - ударный эффект.
Минусы - ударный эффект не регулируется, нет кармана для запасного ножа.

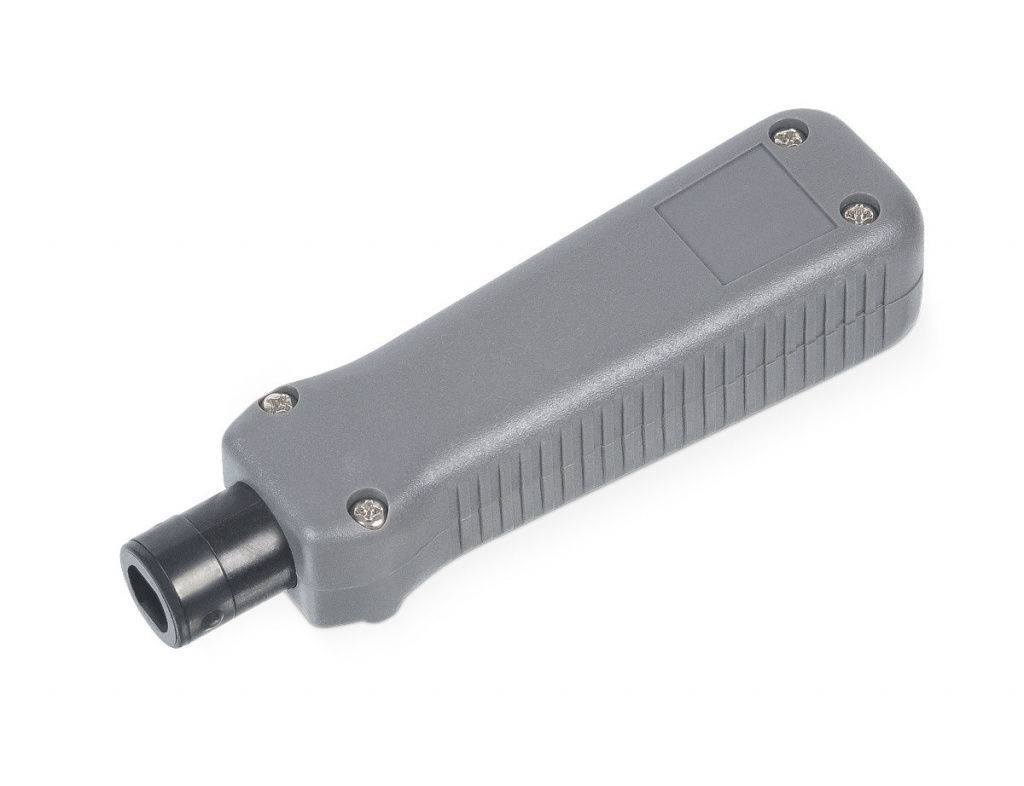

Самый продвинутый вариант - ручка с регулируемым ударом. В торце такой ручки есть карман для сменного ножа, это очень удобно.
Плюсы - все опции, без компромиссов.
Минусы - самая высокая стоимость.

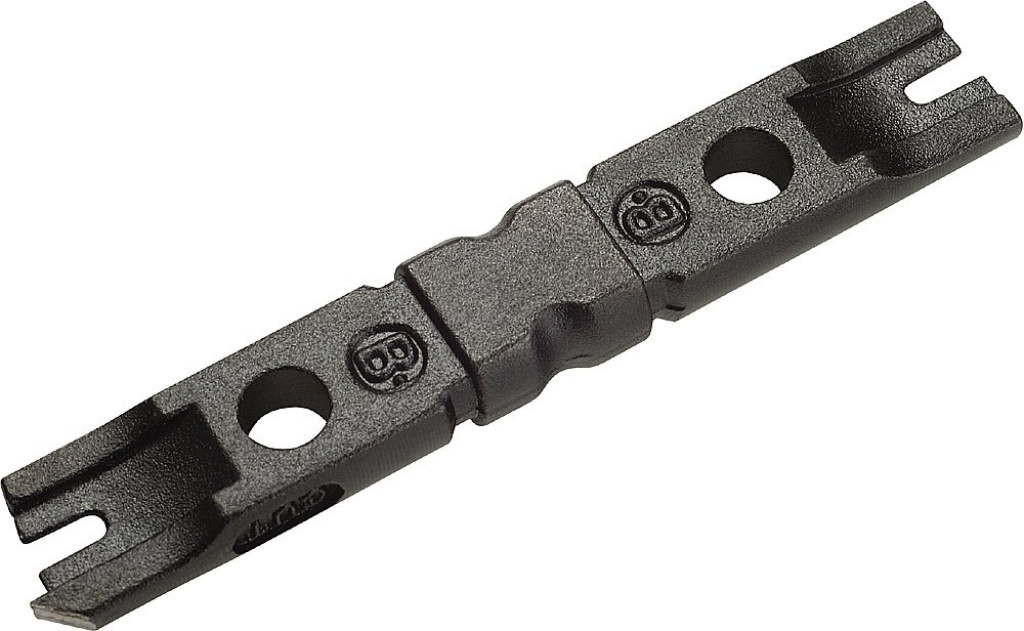

Это все были ручки с обычным креплением ножа, вот такого плана

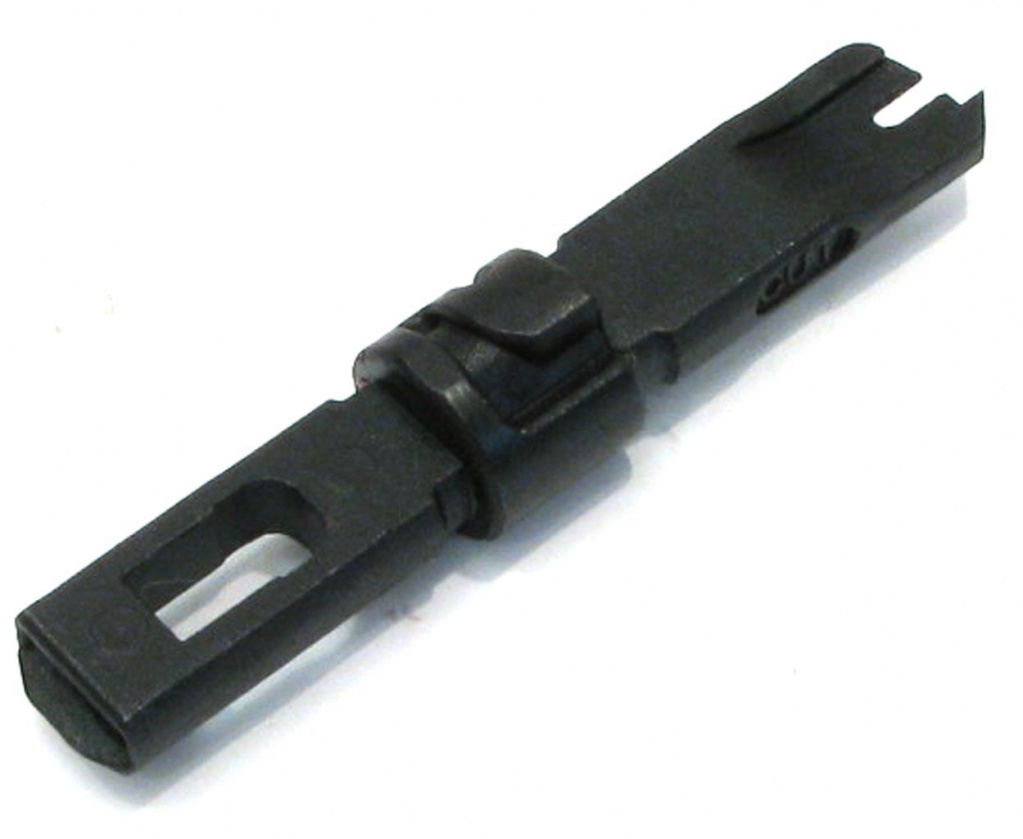

Но есть еще другой вариант крепления - Twist and lock. Такие ножи в месте крепления имеют цилиндрическую форму, в этом цилиндре проделаны канавки, позволяющие вращать нож до фиксации. Крепление более надежное: нож вставляется, поворачивается и фиксируется в таком положении. И теперь, если лезвие застрянет в разъёме, - оно не выскочит из ручки.

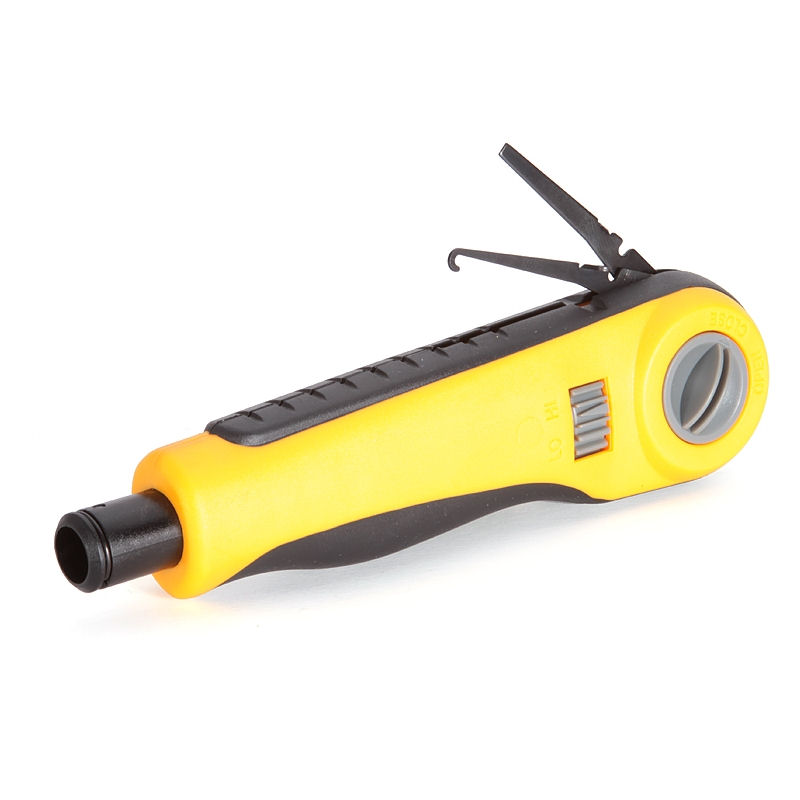

Для таких ножей ручки обычно самые крутые - в максимальной комплектации. Регулируемый удар, карман для ножа, отвертка и крючок для вытаскивания жил.
Плюсы - самое продвинутое решение.
Минусы - максимальная цена (1000 - 2000 руб.).
На нашем канале на Youtube есть ролик, в котором мы наглядно показываем отличие
Итог - все варианты являются рабочими. Выбирайте по бюджету, по руке или по условиям эксплуатации.
