Ищем различия между 110 и Krone'овскими ножами. Бонус: что такое Dual IDC и как выглядят 66-е и BIX-ножи.
Витрувианский человек
Эскиз был обнаружен в одной из личных записных книжек мастера эпохи Возрождения. На самом деле Леонардо нарисовал эскиз для собственных исследований и даже не подозревал о том, что им когда-то будут восхищаться. Тем не менее, сегодня "Витрувианский человек" является одной из самых известных работ художника, наряду с "Тайной вечерей"
и "Моной Лизой".
Этот рисунок, выполненный чернилами, стал результатом изучения Леонардо теорий о человеческих пропорциях, описанных древнеримским архитектором Витрувием.Чтобы понять полный смысл рисунка, нужно прочесть примечания к нему:
- размах человеческих рук равен его росту;
- пупок является центром окружности;
- шаг равняется четырём ладоням;
Полный список смотрите в Википедии
Симметрия
На самом деле, отличить кроновский нож от 110-го очень просто - давайте посмотрим на фотографии.
Это кроновский нож

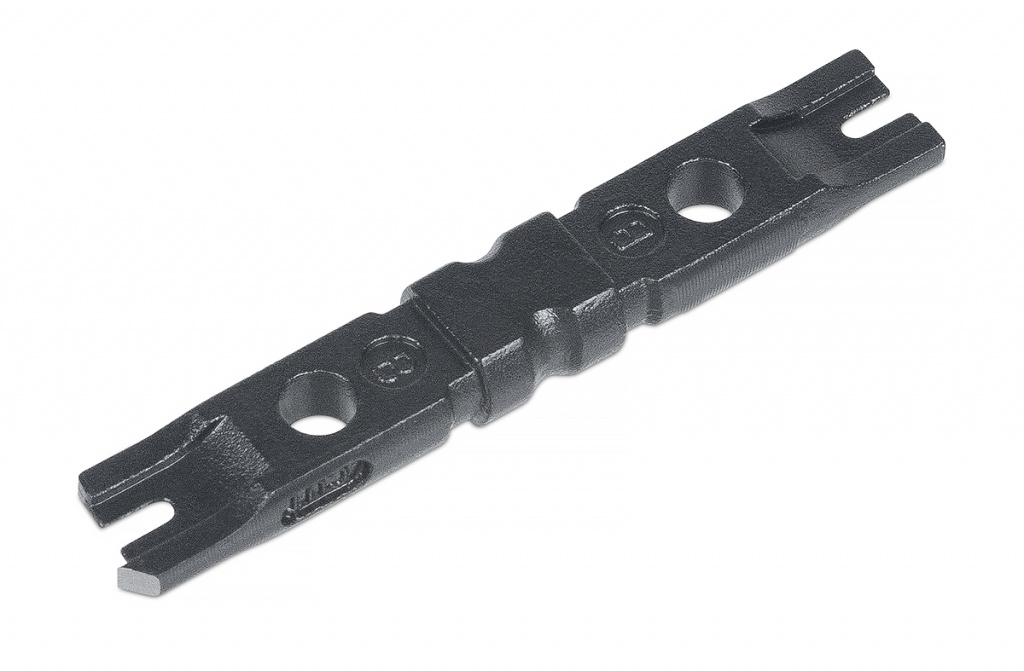

а это 110-й
Очень хорошо видно, что главное их различие - это расположение выемки: по центру у 110-го ножа и смещенное к краю у Krone. И второй момент - вырез у кроновского ножа гораздо глубже, чем у 110-го.
Вот и все - визуально очень просто определить, какого типа нож перед вами.
Теперь давайте смотреть на ответную часть - сами модули на панелях и плинтах. Здесь тоже все довольно просто.
110-е модули - у них ножи прямые и симметричные.

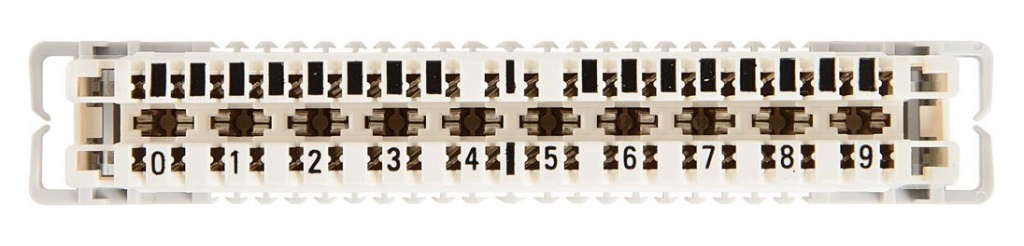

У Krone - ножи расположены под углом 45° и смещены к краю.

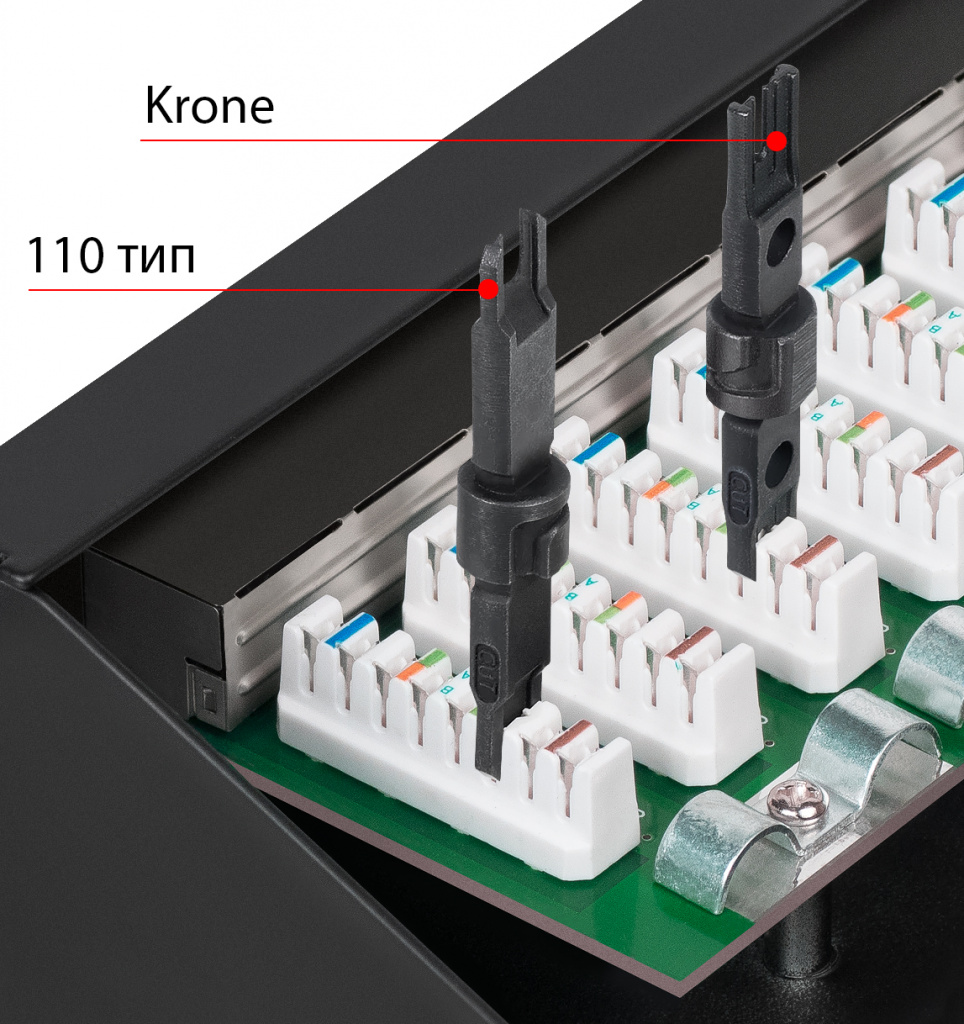

Dual IDC
IDC – это аббревиатура от Insulation Displacement Connection – «контакт со смещением изоляции». А "Dual IDC" означает, что ножи модуля на патч-панели или розетке можно забивать любым типом инструмента - и Krone, и 110.
Уже экзотика
66Американский ответ Krone. Система забивки была адской.

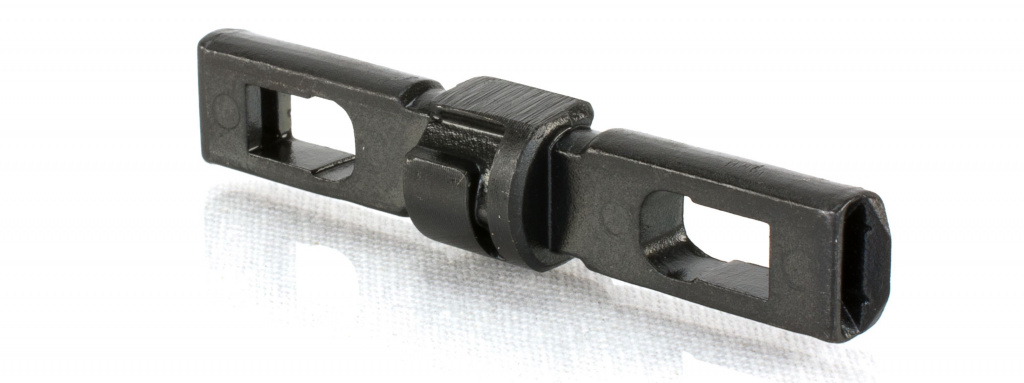

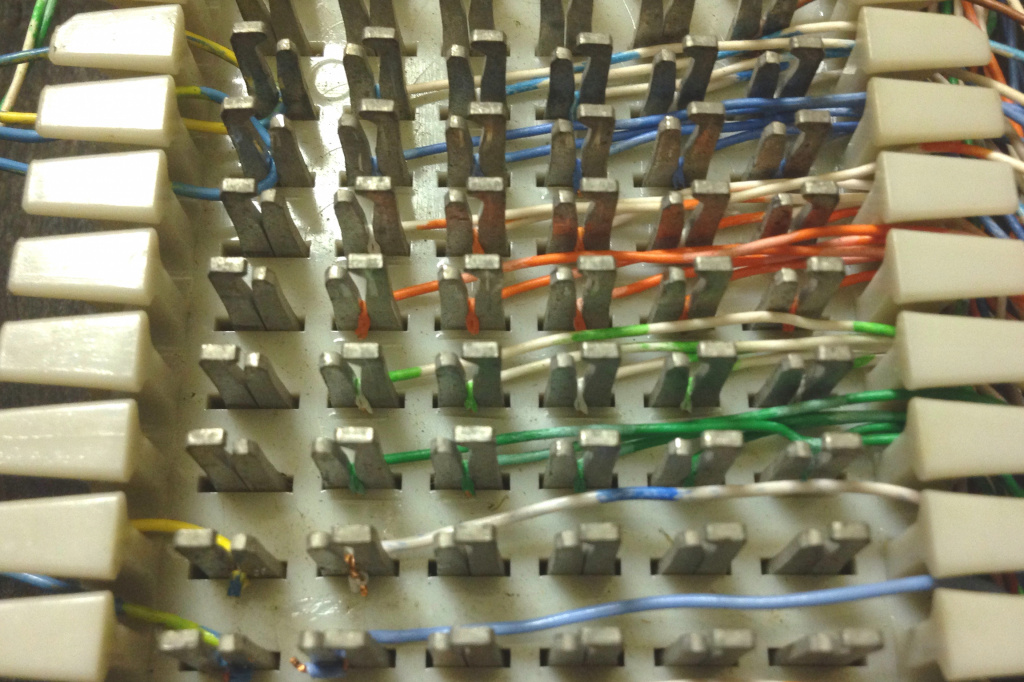

Жилу нужно просунуть между двух ножей на кроссе, потом вот такой вот инструмент надеть на нож и толкнуть.
Пришел на смену 66 и обеспечил большую плотность. Кросс BIX (Building Industry Cross-connect) был частью IBDN (Integrated Building Distribution Network) некогда блиставшей Nortel Networks. Потом Nortel была куплена компанией CDT (Cable Design Technologies) и стала называться Nordx/CDT. Потом CDT купил Belden. BIX до сих пор живет в продуктовой линейке Belden наряду со 110-ми кроссами.

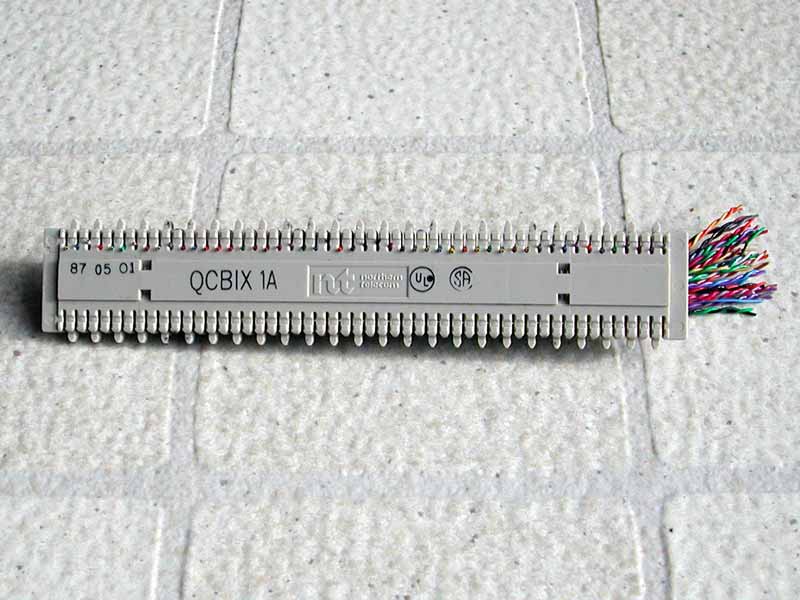

Модули в системе были 25-парными.

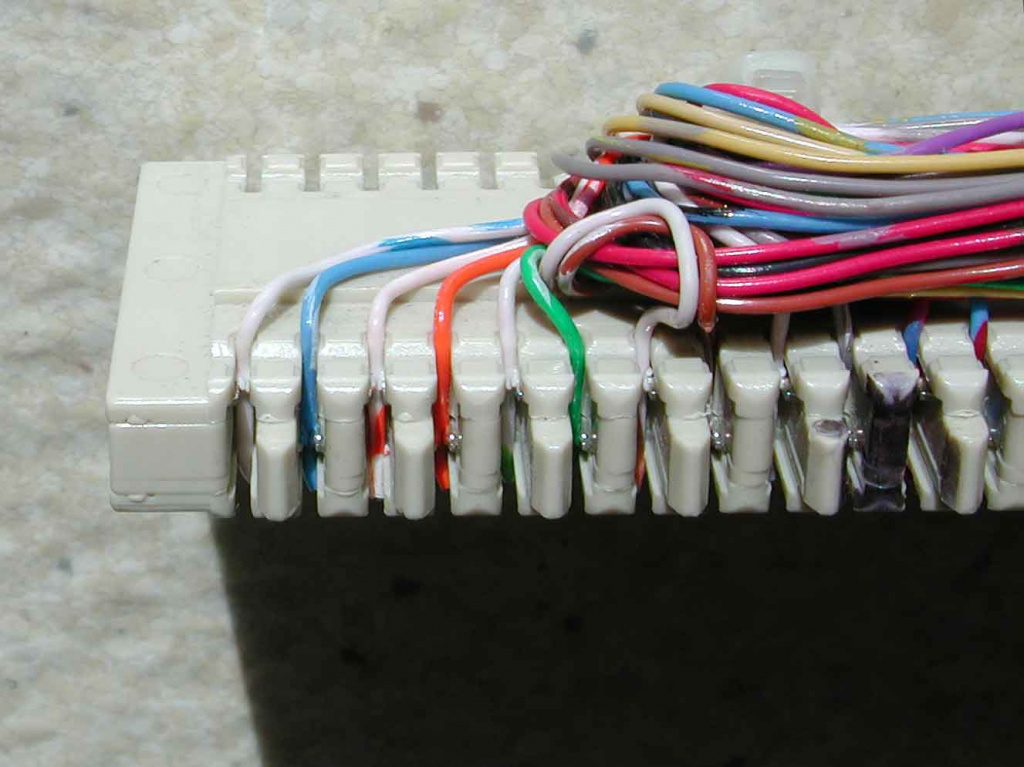

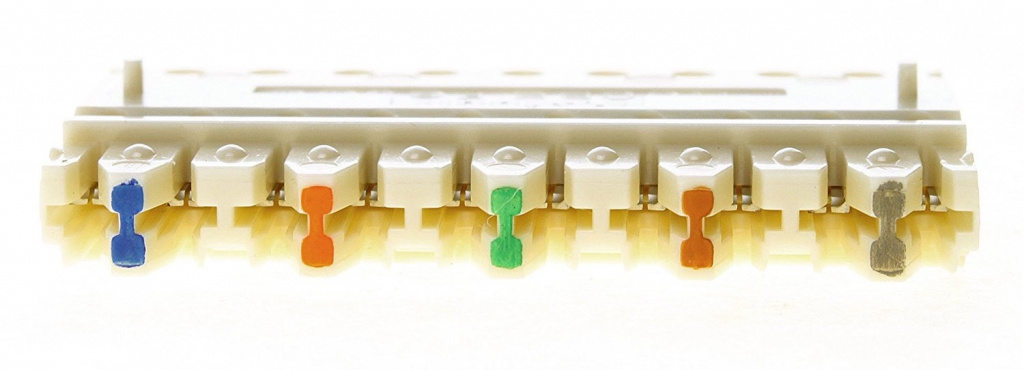

А ножи располагались в шахматном порядке - вот тут хорошо видно:

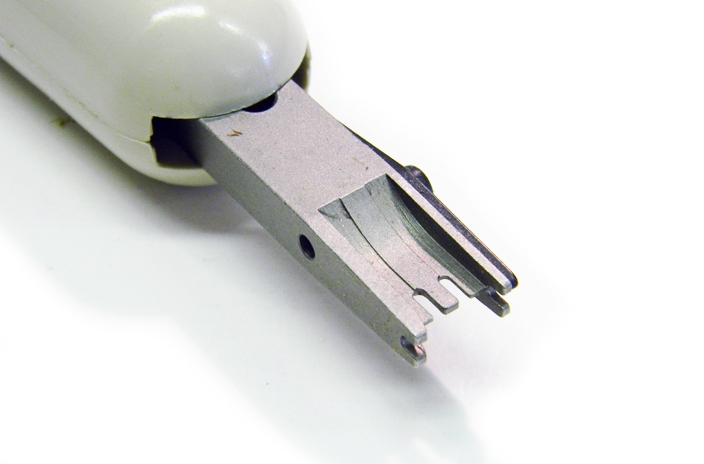

Поэтому у BIX вот такой вот нож.
Оказывается, при виде ножей различного типа даже неспециалисту совсем необязательно впадать в ступор. Берите в руки, рассматривайте, вспоминайте все, о чем было сказано выше - и ситуация прояснится.
На самом деле, интереснее другое. Ведь уже много-много лет монтажники при помощи вот такого примитивного инструмента забивают каждую жилку в каждом модуле каждой патч-панели, кросса, розетки. Если взглянуть на этот процесс со стороны - ну каменный век же, пещерные люди с палками и камнями. Где технологии, Карл? Неужели не придумали еще способ делать это как-то иначе? Похоже, вместо усовершенствования инструмента для забивки, было принято решение поменять сам принцип соединения жил и ножей: на свет появились стремительно набирающие популярность претерминированные решения, и, возможно, скоро процесс забивки полностью будет исключен из списка монтажных работ. Но это уже совсем другая история.
P.S. А потом уже, несколько позже, когда мы стали вести видеоблог, мы сняли ролик про ножи где все подробно объяснили.
