"Очумелые ручки" по-американски
4 сентября 2017 0:00
// Инструменты и монтаж Сегодня из пульта для телевизора и самого дешевого телефона на Android мы соберем Fluke OptiFiber Pro!

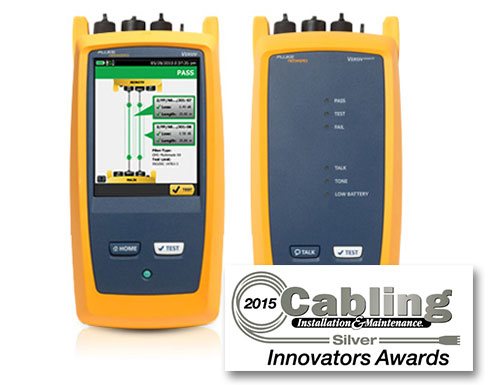

CertiFiber® Pro
Как обычно тестируют оптику? Чаще всего для этих целей используют комплекты для тестирования оптических потерь (OLTS) – например, CertiFiber® Pro, или тестеры целостности кабеля – что-то вроде Visual Fault Locator, либо приборы более высокого класса - рефлектометры, такие как OptiFiber® Pro OTDR.

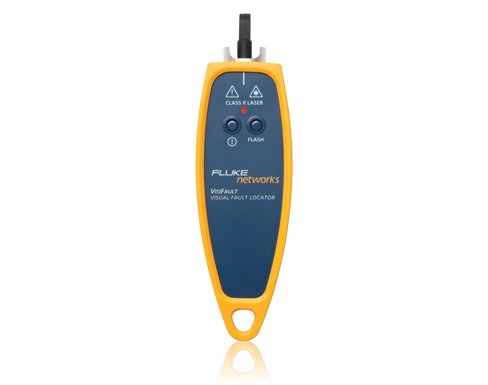

Visual Fault Locator

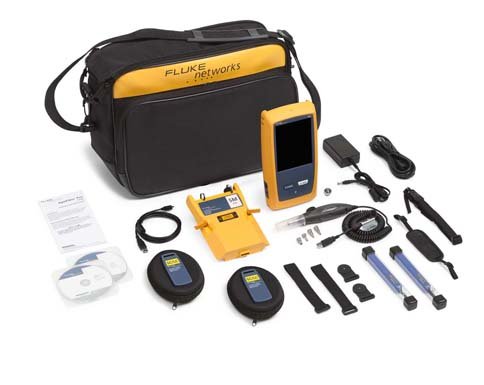

OptiFiber® Pro OTDR
Но оказывается, старый смартфон умеет работать как оптический тестер! Стоп, не спешите кричать «ура!» и избавляться от своих любимых и очень дорогих во всех отношениях «флюков». Все-таки ни один смартфон не сравнится с профессиональным прибором, и использовать его в качестве тестера рекомендуется только в крайних случаях и для очень ограниченного числа операций.
Возможность тестировать световые сигналы с помощью смартфона обнаружил некий Крис Хиллиер из компании Sound & Communication JATC (Северная Калифорния) и поделился своими наблюдениями со специалистами из FOA (Ассоциации волоконно-оптических сетей). По словам Хиллиера, датчик изображения камеры на мобильном телефоне чувствителен к инфракрасному излучению, и эта его особенность используется для ночной съемки. Он и его коллеги, работающие в сфере аудио и видеонаблюдения, уже используют камеру смартфона для определения неполадок в ИК-связи.
Человеческий глаз не может видеть инфракрасный (ИК) свет, излучаемый пультом дистанционного управления. Когда пульт перестает работать, можно предположить, что либо батареи в нем разрядились, либо что-то не так с ИК-передатчиком или приемником сигнала. Но теперь, вместо того, чтобы швырять пульт об стены, стучать им по столу, трясти его или кричать на него на непонятном языке, вы можете использовать камеру на своем старом смартфоне, чтобы увидеть инфракрасный свет, излучаемый передатчиком. Конечно, это не так занимательно, как все вышеперечисленные действия, но в этом есть смысл, поверьте! Для этого выполните следующие действия.
1) Включите камеру на телефоне. Ой нет, сначала постарайтесь найти в своем хозяйстве как можно более старый смартфон с камерой, желательно не iPhone. Или древний цифровой фотоаппарат, он тоже сгодится. И вот теперь – камера, мотор!
2) Направьте ее на пульт дистанционного управления, прямо в торец, откуда выходят ИК-лучи.
3) Нажмите любую кнопку на пульте дистанционного управления.
4) ИК-свет будет отображаться на экране смартфона или фотокамеры – то есть вы увидите, как светится порт, излучающий ИК-волны, - разумеется, только в том случае, если с пультом все в порядке. Если не в порядке, вы уже знаете, что делать). Кстати, отличный повод подумать об альтернативе.
Отлично - с пультом дистанционного управления это сработало. Но как связать данный опыт с тестированием оптоволокна? Хиллиер поясняет: «Принцип все тот же. Предположим, вы хотели посмотреть, подключен ли оптоволоконный порт. Предположим, под рукой у вас при этом не оказалось ни измерителя мощности, ни какого-то еще годного для данных манипуляций инвентаря. Тогда доставайте смартфон, включайте камеру и держите ее напротив порта. Если порт «горячий» - вы увидите голубовато-белую точку в торце волокна».

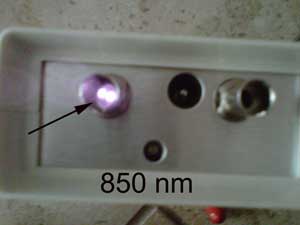

Данное фото, демонстрирующее опыт с оптоволоконным портом, было предоставлено Крисом Хиллиером. Вот, смотрите - та самая голубовато-белая точка (при длине излучаемой волны 850 нм).

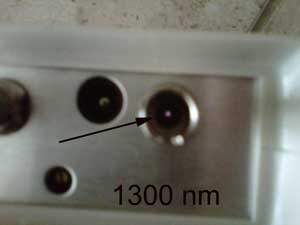

Хиллиер отметил, что через камеру смартфона наиболее хорошо видно излучение на длине волны 850 нм, а чувствительность камеры при волне 1300 нм заметно хуже. Впрочем, с его слов, так обстоят дела со всеми полупроводниковыми детекторами. На камере телефона все-таки видны источники с длиной волны 1300 нм примерно на -20 dBm, и значит, описанная выше технология применима для проверки светодиодных источников и идеальна для лазеров.
Парни из FOA никогда не были простаками, принимающими все на веру, и, выслушав доводы Хиллиера, провели свой эксперимент. Вот видеоотчет о том, как с помощью цифровой камеры и камеры мобильного телефона они проверяли работу пульта дистанционного управления от компьютера Apple и тестировали волоконно-оптический шнур, подключенный к порту оборудования.
Статья о тестере-смартфоне, на основе которой был написан данный материал, увидела свет в сентябре 2010 г. Мы не нашли у себя телефонов такой степени древности, и потому не смогли сами проверить, как это работает. Возможно, вам повезет больше, и вы увидите свет
