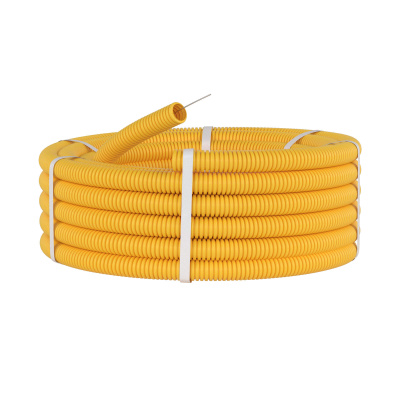

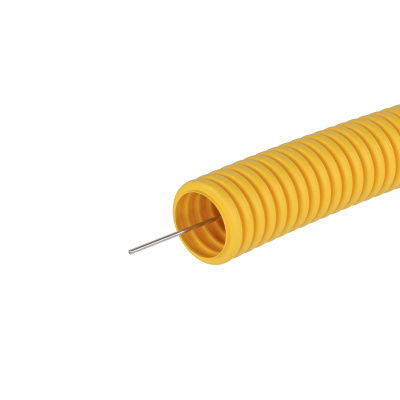

ДКС 91920Y Труба гибкая гофрированная, лёгкая, поливинилхлорид (ПВХ), внешний Ø20мм, внутренний Ø14.9мм, с протяжкой, бухта 100м, цвет желтый (цена за 1м)

Назначение

Гофрированные трубы широко применяются для электромонтажных работ и в инженерных коммуникациях различного назначения. Основная функция - защита проводов и кабелей, проложенных в трубах от механических и химических повреждений, воздействия влаги, блуждающих токов, ультрафиолета.

Легкие гофротрубы предназначены для штробовой прокладки проводов в кирпичных, бетонных, деревянных стенах, а также под гипсокартоном, над навесными потолочными или стеновыми конструкциями.

Не предназначены для закрытия бетонной стяжкой или закапывания в грунт.

Допускается открытая прокладка внутри помещений по основаниям из несгораемых и трудносгораемых материалов при отсутствии воздействия ультрафиолета. Производство гофрированной трубы осуществляется методом шнековой экструзии, когда пластикат в расплавленном состоянии поступает в экструдер и продавливается под высоким давлением через формующее отверстие определённого сечения.  На выходе изделие имеют гофрированную поверхность с цельной структурой.
Прочность конструкции обусловлена поперечным переменным сечением - кольца гофрированной трубы выполняют функцию ребер жесткости, предотвращая перегибы и сдавливания.
Материал - композиция на основе не распространяющего горение поливинилхлорида (ПВХ). Труба горит только в открытом пламени и прекращает горение не более чем через 10 секунд после устранения источника открытого пламени.
Цвет - желтый.

Электрические характеристики

Диэлектрическая прочность: не менее 2000 В (50 Гц, в течение 15 минут)
Сопротивление изоляции: не менее 100 МОм (500В, в течение 1 минуты)

Соответствие стандартам

Соответствует требованиям пожарной безопасности ГОСТ Р 53313, технический регламент о требованиях пожарной безопасности ФЗ№123
Классификационный код по EN 61386-1 и EN 61386-22: 2141
Класс защиты: 0 по ГОСТ 12.2.007.0
Степень защиты: IP55 по ГОСТ 14254-96 (МЭК529-89)

Прочностные характеристики

Прочность (сопротивление сжатию при 20 °С): свыше 350 H на 5 см
Разрывная прочность: не менее 100 Н
Ударная прочность при –25 °С: не менее 0,5 Дж
Минимальный радиус изгиба: 3 диаметра

Условия эксплуатации и хранения

Допустимая температура монтажа: от -5°C до +60°C
Допустимая температура эксплуатации стационарно: от -25 °C до +60°C (при отсутствии механических воздействий)
Допустимая температура хранения: от -25°C до +60°C. Срок хранения в упаковке - 2 года. Труба может храниться длительное время в загрязнённых, пыльных или влажных помещениях, без потери товарного вида и рабочих свойств

Выбор диаметра гофрированной трубы

• к осветительным приборам, как правило, подводится труба диаметром 16 мм;
• к выключателям и розеткам подводится труба диаметром не менее 20 мм;
• соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром не менее 25 мм, причем желательно проложить еще и резервную трубу;
• для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу;
• для осуществления соединений между этажами используется труба диаметрами 40 и 50 мм;
• для прокладки информационной, сигнализационной сетей используется труба диаметром 16 мм;
• для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 20 мм.

Выбор труб в зависимости от условий прокладки

Условия прокладки трубы можно разделить на скрытую и открытую

Скрытая прокладка – проводится внутри стен, полов, потолков. К скрытой прокладке также относится и прокладка в спрятанных пространствах строительных конструкций (в пустотах фальшстен, фальшполов, фальшпотолков). Скрытую прокладку, с точки зрения требований пожарной безопасности, можно разделить на три типа, в каждом из которых могут и должны применяться различные трубы.

• прокладка внутри негорючих материалов (в штробах бетонных и кирпичных стен, в стяжке полов, при монолитном бетоностроении и т. д.). В этом случае, с точки зрения ПУЭ, могут быть применены любые трубы как не распространяющие горение, так и распространяющие горение. Однако в последнее время ужесточаются требования по данному вопросу со стороны пожарной инспекции, и сегодня, при строительстве объектов социальной сферы – детских садов, школ, гостиниц, как правило, требуется использовать трубу, не распространяющую горение, даже если она проложена в монолитном бетоне;
• прокладка в пустотах негорючих строительных конструкций (внутри негорючих фальшстен, фальшполов, фальшпотолков, например, бетонная стена обшита гипсокартоном). В этом случае применяются не распространяющие горение пластиковые трубы (использовать распространяющую горение гофрированную трубу ПНД в этом случае уже нельзя);
• прокладка внутри сгораемых перекрытий (внутри деревянных или других горючих стен, в том числе прокладка по бетонной или кирпичной стене с последующей обшивкой деревом или другой горючей облицовкой). В этом случае должны применяться только негорючие трубы (обычно металлические электросварные трубы). Применение не распространяющих горение пластиковых труб запрещено.

Открытая прокладка – прокладка по поверхности стен, полов, потолков. Открытую прокладку можно разделить на пять типов:

• прокладка в помещении по негорючим материалам. В этом случае применяются не распространяющие горение пластиковые трубы;
• прокладка в помещении по горючим материалам (к примеру, по деревянной стене). В соответствии с ПУЭ, глава 2.1, в подобных условиях прокладки можно использовать трубы, не распространяющие горение, при этом при использовании кабеля (провода) в распространяющей горение изоляции необходимо обеспечить расстояние не менее, чем в 10 мм от трубы до горючей стены. Обеспечить необходимое расстояние позволит пластиковый держатель. При использовании не распространяющей горение трубы в сочетании с кабелем, не распространяющим горение (кабели типа NYM, ВВГнг и т. п.), можно прокладывать не распространяющую горение трубу непосредственно по горючим основаниям;
• прокладка снаружи зданий. С точки зрения пожарной безопасности труба не должна распространять горение. С точки зрения стойкости к атмосферным воздействиям мы рекомендуем использовать атмосферостойкие жесткие гладкие трубы, либо трубы из не распространяющего горение полиамида. Оба вида труб соответствуют указанным требованиям и могут использоваться для открытой прокладки под действием УФ- излучения и атмосферных осадков;
• открытая прокладка в пожароопасных помещениях. В пожароопасных помещениях допускается применение не распространяющих горение пластиковых труб в сочетании с кабелем, не распространяющим горение. Выбор типа труб для прокладки в пожароопасных помещениях необходимо осуществлять в соответствии с согласованной проектной документацией;
открытая прокладка во взрывоопасных помещениях. Во взрывоопасных помещениях допускается проводка в металлических трубах, иных специальных трубах, либо специальным кабелем. Использовать пластиковые трубы для электропроводки нельзя.

Основные правила прокладки гофрированных труб

• при прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов;
• рабочее расстояние для протяжки провода в трубе составляет 20-25 м, с максимальным количеством правильно выложенных 2-3 углов;
• при необходимости увеличения длины цельного отрезка трубы и количества углов следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы;
• недопустима протяжка в одной трубе одновременно нескольких сетей;
• прокладка каждого вида коммуникаций производится в только предназначенных для этих целей трубах и коробках на определенном расстоянии друг от друга;
• при монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям, протяжка провода производится после того, как стена уже сформирована;
• внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать сменяемую проводку на протяжении всего срока эксплуатации здания.

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

Площадь поперечного сечения провода, мм2	Кол-во проводов, шт.	Внешний диаметр трубы, мм
1,5	2; 3; 4; 5	16; 16; 20; 20
2,5	2; 3; 4; 5	16; 16; 20; 25
4	2; 3; 4; 5	20; 20; 25; 25
6	2; 3; 4; 5	20; 25; 32; 32
10	2; 3; 4; 5	25; 32; 32; 40
16	2; 3; 4; 5	32; 32; 40; 40
25	2; 3; 4; 5	32; 40; 50; 50
35	2; 3; 4; 5	40; 50; 50; 63
50	2; 3; 4; 5	50; 50; 63; 63
70	2; 3; 4	50; 63; 63
95	2; 3	63; 63
120	2	63
150	2	63
