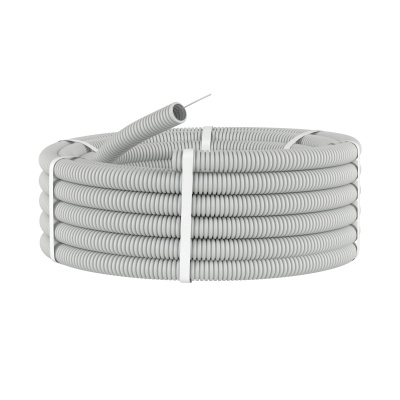

ДКС 91920 Труба гибкая гофрированная, лёгкая, поливинилхлорид (ПВХ), внешний Ø20мм, внутренний Ø14.9мм, с протяжкой, бухта 100м, цвет серый RAL 7035, серия 9 (цена за 1м)
Хит
18.93 ₽/м
Доступно для заказа (1800)
Доступно для заказа (440500)
-+
В корзину
Купить в 1 клик
Описание
Назначение
Гофрированные трубы широко применяются для электромонтажных работ и в инженерных коммуникациях различного назначения. Основная функция - защита проводов и кабелей, проложенных в трубах от механических и химических повреждений, воздействия влаги, блуждающих токов, ультрафиолета.
Легкие гофротрубы предназначены для штробовой прокладки проводов в кирпичных, бетонных, деревянных стенах, а также под гипсокартоном, над навесными потолочными или стеновыми конструкциями.
Не предназначены для закрытия бетонной стяжкой или закапывания в грунт.
Допускается открытая прокладка внутри помещений по основаниям из несгораемых и трудносгораемых материалов при отсутствии воздействия ультрафиолета.
Конструкция и материалы
Прочность конструкции обусловлена поперечным переменным сечением - кольца гофрированной трубы выполняют функцию ребер жесткости, предотвращая перегибы и сдавливания.
Материал - композиция на основе не распространяющего горение поливинилхлорида (ПВХ). Труба горит только в открытом пламени и прекращает горение не более чем через 10 секунд после устранения источника открытого пламени.
Цвет - серый, RAL 7035.
Электрические характеристики
Диэлектрическая прочность: не менее 2000 В (50 Гц, в течение 15 минут)Сопротивление изоляции: не менее 100 МОм (500В, в течение 1 минуты)
Соответствие стандартам
Соответствует требованиям пожарной безопасности ГОСТ Р 53313, технический регламент о требованиях пожарной безопасности ФЗ№123Классификационный код по EN 61386-1 и EN 61386-22: 2141
Класс защиты: 0 по ГОСТ 12.2.007.0
Степень защиты: IP55 по ГОСТ 14254-96 (МЭК529-89)
Прочностные характеристики
Прочность (сопротивление сжатию при 20 °С): свыше 350 H на 5 смРазрывная прочность: не менее 100 Н
Ударная прочность при –25 °С: не менее 0,5 Дж
Минимальный радиус изгиба: 3 диаметра
Условия эксплуатации и хранения
Допустимая температура монтажа: от -5°C до +60°CДопустимая температура эксплуатации стационарно: от -25 °C до +60°C (при отсутствии механических воздействий)
Допустимая температура хранения: от -25°C до +60°C. Срок хранения в упаковке - 2 года. Труба может храниться длительное время в загрязнённых, пыльных или влажных помещениях, без потери товарного вида и рабочих свойств
Комплект поставки
Труба поставляется смотанной бухтой и закрепленной стреп лентой в индивидуальной упаковке из полиэтилена. Паспортом изделия, гарантийным талоном и другой сопроводительной документацией не комплектуется.
Аксессуары для гофрированных труб
DKC / ДКС 51020 Держатель с защелкой для гладких жестких и гибких гофрированных труб с внешним диаметром 20мм, цвет серый
Держатель гофрированной трубы с хомутом
Держатель гофрированной трубы раздвижной
Держатель гофрированной трубы двухкомпонентный
Держатель гофрированной трубы с защелкой и дюбелем
Держатель гофрированной трубы оцинкованный односторонний
Держатель гофрированной трубы оцинкованный двусторонний
Муфта соединительная для гофрированных труб
Заглушка для гофрированных труб
Справочная информация
Выбор диаметра гофрированной трубы
- к осветительным приборам, как правило, подводится труба диаметром 16 мм;
- к выключателям и розеткам подводится труба диаметром не менее 20 мм;
- соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром не менее 25 мм, причем желательно проложить еще и резервную трубу;
- для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу;
- для осуществления соединений между этажами используется труба диаметрами 40 и 50 мм;
- для прокладки информационной, сигнализационной сетей используется труба диаметром 16 мм;
- для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 20 мм.
Выбор труб в зависимости от условий прокладки
Условия прокладки трубы можно разделить на скрытую и открытую
Скрытая прокладка – проводится внутри стен, полов, потолков. К скрытой прокладке также относится и прокладка в спрятанных пространствах строительных конструкций (в пустотах фальшстен, фальшполов, фальшпотолков). Скрытую прокладку, с точки зрения требований пожарной безопасности, можно разделить на три типа, в каждом из которых могут и должны применяться различные трубы.- прокладка внутри негорючих материалов (в штробах бетонных и кирпичных стен, в стяжке полов, при монолитном бетоностроении и т. д.). В этом случае, с точки зрения ПУЭ, могут быть применены любые трубы как не распространяющие горение, так и распространяющие горение. Однако в последнее время ужесточаются требования по данному вопросу со стороны пожарной инспекции, и сегодня, при строительстве объектов социальной сферы – детских садов, школ, гостиниц, как правило, требуется использовать трубу, не распространяющую горение, даже если она проложена в монолитном бетоне;
- прокладка в пустотах негорючих строительных конструкций (внутри негорючих фальшстен, фальшполов, фальшпотолков, например, бетонная стена обшита гипсокартоном). В этом случае применяются не распространяющие горение пластиковые трубы (использовать распространяющую горение гофрированную трубу ПНД в этом случае уже нельзя);
- прокладка внутри сгораемых перекрытий (внутри деревянных или других горючих стен, в том числе прокладка по бетонной или кирпичной стене с последующей обшивкой деревом или другой горючей облицовкой). В этом случае должны применяться только негорючие трубы (обычно металлические электросварные трубы). Применение не распространяющих горение пластиковых труб запрещено.
- прокладка в помещении по негорючим материалам. В этом случае применяются не распространяющие горение пластиковые трубы;
- прокладка в помещении по горючим материалам (к примеру, по деревянной стене). В соответствии с ПУЭ, глава 2.1, в подобных условиях прокладки можно использовать трубы, не распространяющие горение, при этом при использовании кабеля (провода) в распространяющей горение изоляции необходимо обеспечить расстояние не менее, чем в 10 мм от трубы до горючей стены. Обеспечить необходимое расстояние позволит пластиковый держатель. При использовании не распространяющей горение трубы в сочетании с кабелем, не распространяющим горение (кабели типа NYM, ВВГнг и т. п.), можно прокладывать не распространяющую горение трубу непосредственно по горючим основаниям;
- прокладка снаружи зданий. С точки зрения пожарной безопасности труба не должна распространять горение. С точки зрения стойкости к атмосферным воздействиям мы рекомендуем использовать атмосферостойкие жесткие гладкие трубы, либо трубы из не распространяющего горение полиамида. Оба вида труб соответствуют указанным требованиям и могут использоваться для открытой прокладки под действием УФ- излучения и атмосферных осадков;
- открытая прокладка в пожароопасных помещениях. В пожароопасных помещениях допускается применение не распространяющих горение пластиковых труб в сочетании с кабелем, не распространяющим горение. Выбор типа труб для прокладки в пожароопасных помещениях необходимо осуществлять в соответствии с согласованной проектной документацией; открытая прокладка во взрывоопасных помещениях. Во взрывоопасных помещениях допускается проводка в металлических трубах, иных специальных трубах, либо специальным кабелем. Использовать пластиковые трубы для электропроводки нельзя.
Основные правила прокладки гофрированных труб
- при прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов;
- рабочее расстояние для протяжки провода в трубе составляет 20-25 м, с максимальным количеством правильно выложенных 2-3 углов;
- при необходимости увеличения длины цельного отрезка трубы и количества углов следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы;
- недопустима протяжка в одной трубе одновременно нескольких сетей;
- прокладка каждого вида коммуникаций производится в только предназначенных для этих целей трубах и коробках на определенном расстоянии друг от друга;
- при монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям, протяжка провода производится после того, как стена уже сформирована;
- внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать сменяемую проводку на протяжении всего срока эксплуатации здания.
Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения
Площадь поперечного сечения провода, мм2 | Кол-во проводов, шт. | Внешний диаметр трубы, мм |
---|---|---|
1,5 | 2; 3; 4; 5 | 16; 16; 20; 20 |
2,5 | 2; 3; 4; 5 | 16; 16; 20; 25 |
4 | 2; 3; 4; 5 | 20; 20; 25; 25 |
6 | 2; 3; 4; 5 | 20; 25; 32; 32 |
10 | 2; 3; 4; 5 | 25; 32; 32; 40 |
16 | 2; 3; 4; 5 | 32; 32; 40; 40 |
25 | 2; 3; 4; 5 | 32; 40; 50; 50 |
35 | 2; 3; 4; 5 | 40; 50; 50; 63 |
50 | 2; 3; 4; 5 | 50; 50; 63; 63 |
70 | 2; 3; 4 | 50; 63; 63 |
95 | 2; 3 | 63; 63 |
120 | 2 | 63 |
150 | 2 | 63 |
Другие варианты исполнения гофрированной трубы ДКС серии 9
Код | Внешний диаметр, мм | Внутренний диаметр, мм | Количество в бухте, м | Вес бухты, кг | Диаметр бухты, см | Высота бухты, см | Количество на палетте, м | Размер поддона, м |
---|---|---|---|---|---|---|---|---|
Легкая труба без протяжки | ||||||||
90916 | 16±0.4 | 11.4±0.4 | 100 | 3.2 | 57 | 16 | 5200 | 1.2x1.0 |
90920 | 20±0.4 | 14.9±0.4 | 100 | 4.2 | 63 | 18.5 | 4400 | 1.2x1.0 |
90925 | 25±0.4 | 18.8±0.4 | 50 | 3.0 | 58 | 28 | 2400 | 1.2x1.0 |
90932 | 32±0.4 | 24.7±0.4 | 25 | 2.3 | 62 | 16 | 1300 | 1.2x1.0 |
90940 | 40±0.4 | 31.6±0.4 | 20 | 2.4 | 66 | 15.5 | 1120 | 1.2x1.2 |
90950 | 50±0.5 | 40.1±0.5 | 15 | 2.8 | 67 | 18 | 720 | 1.2x1.2 |
Легкая труба со стальной протяжкой | ||||||||
91916 | 16±0.4 | 11.4±0.4 | 100 | 3.6 | 57 | 16 | 5200 | 1.2x1.0 |
91920 | 20±0.4 | 14.9±0.4 | 100 | 4.6 | 63 | 18.5 | 4400 | 1.2x1.0 |
91925 | 25±0.4 | 18.8±0.4 | 50 | 3.2 | 58 | 28 | 2400 | 1.2x1.0 |
91932 | 32±0.4 | 24.7±0.4 | 25 | 2.4 | 62 | 16 | 1300 | 1.2x1.0 |
91940 | 40±0.4 | 31.6±0.4 | 20 | 2.5 | 66 | 15.5 | 1120 | 1.2x1.2 |
91950 | 50±0.5 | 40.1±0.5 | 15 | 2.9 | 67 | 18 | 720 | 1.2x1.2 |
Тяжелая труба без протяжки | ||||||||
90516 | 16±0.4 | 11.3±0.4 | 100 | 4.6 | 57 | 16 | 5200 | 1.2x1.0 |
90520 | 20±0.4 | 14.6±0.4 | 100 | 6.6 | 63 | 18.5 | 4400 | 1.2x1.0 |
90525 | 25±0.4 | 18.7±0.4 | 50 | 4.4 | 58 | 28 | 2400 | 1.2x1.0 |
90532 | 32±0.4 | 24.6±0.4 | 25 | 3.1 | 62 | 16 | 1300 | 1.2x1.0 |
90540 | 40±0.4 | 31.5±0.4 | 20 | 3.0 | 66 | 15.5 | 1120 | 1.2x1.2 |
90550 | 50±0.5 | 40.1±0.5 | 15 | 3.2 | 67 | 18 | 720 | 1.2x1.2 |
Тяжелая труба с протяжкой | ||||||||
91516 | 16±0.4 | 11.3±0.4 | 100 | 5.0 | 57 | 16 | 5200 | 1.2x1.0 |
91520 | 20±0.4 | 14.6±0.4 | 100 | 7.0 | 63 | 18.5 | 4400 | 1.2x1.0 |
91525 | 25±0.4 | 18.7±0.4 | 50 | 4.6 | 58 | 28 | 2400 | 1.2x1.0 |
91532 | 32±0.4 | 24.6±0.4 | 25 | 3.2 | 62 | 16 | 1300 | 1.2x1.0 |
91540 | 40±0.4 | 31.5±0.4 | 20 | 3.1 | 66 | 15.5 | 1120 | 1.2x1.2 |
91550 | 50±0.5 | 40.1±0.5 | 15 | 3.3 | 67 | 18 | 720 | 1.2x1.2 |
Сверхтяжелая труба без протяжки | ||||||||
90525+ | 25±0.4 | 18.6±0.4 | 50 | 6.2 | 58 | 28 | 2400 | 1.2x1.0 |
90532+ | 32±0.4 | 24.4±0.4 | 25 | 4.4 | 62 | 16 | 1300 | 1.2x1.0 |
Сверхтяжелая труба с протяжкой | ||||||||
91525+ | 25±0.4 | 18.6±0.4 | 50 | 6.4 | 58 | 28 | 2400 | 1.2x1.0 |
91532+ | 32±0.4 | 24.4±0.4 | 25 | 4.5 | 62 | 16 | 1300 | 1.2x1.0 |
Характеристики
Основные характеристики
Классификационный код по EN 61386-1 и EN 61386-22 | 2141 |
Соответствие требованиям пожарной безопасности | соответствует ГОСТ Р 53313 |
Тип трубы | гибкие гофрированные трубы из ПВХ |
Эксплуатационные характеристики
Радиус изгиба в процессе эксплуатации | 3 внешних диаметра |
Разрывная прочность | не менее 100 Н |
Степень защиты | IP55 по ГОСТ 14254-96 (МЭК529-89) |
Температура монтажа | -5 °С ... +60 °С |
Температура эксплуатации | -25 °С ... +60 °С (при отсутствии механических воздействий) |
Ударная прочность при –25 °С | не менее 0,5 Дж |
Габариты и вес
Вес брутто, кг | 0.047 |
Внутренний диаметр | 14.9 мм |
Габариты упаковки | 600х600х160 мм |
Допуск на внешний и внутренний диаметр | ±0,4 мм |
Номинальный внешний диаметр | 20 мм |
Объем, м3 | 0.00058 |
Стандартная длина | 100 м |
Материалы и цвет
RAL | 7035 |
Материал | поливинилхлорид (ПВХ) |
Цвет | серый |
Комплектация и способ поставки
Вариант хранения | бухта |
Количество на паллете | 4400 |
Дополнительные характеристики
Количество в упаковке | 100 |
Модель | 91920 |
Производитель | DKC |
Страна производства | Россия |
