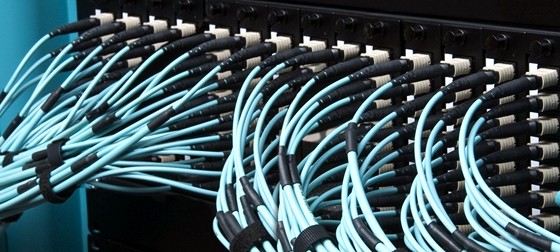

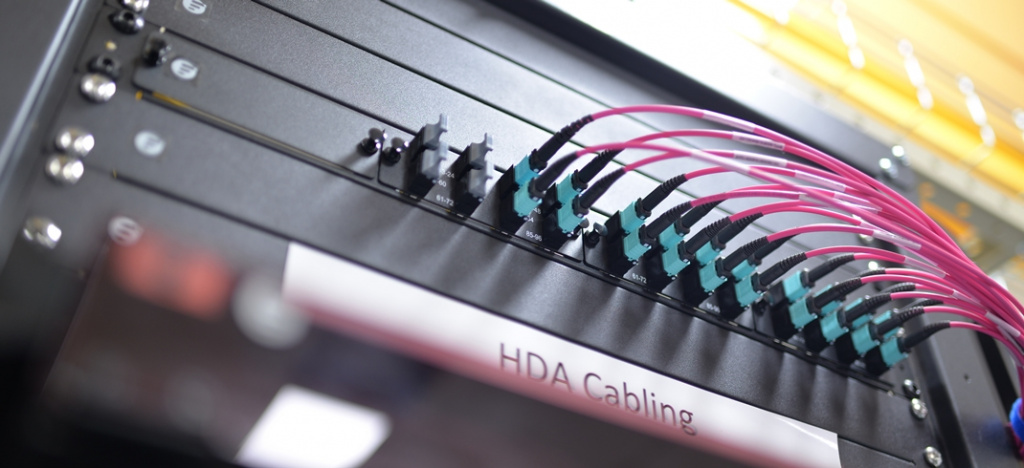

Интерес к высокоплотным решениям стабильно растет. Запросы на оптику с коннекторами MPO встречаются все чаще, появляется все больше производителей шнуров MPO. Конечно, быть "в тренде" - похвально, но все ли имеют представление о том, как правильно обращаться с модными новинками?
На помощь всем страждущим спешит компания BELDEN. Недавно в их блоге вышла статья о том, как управлять полярностью MPO, а мы делимся с вами правилами полярности от BELDEN в русскоязычном варианте. Welcome:)!



Полярность волокна - тонкая штука. Вся сложность заключается в том, что нет "правильного" подхода к полярности: у каждого производителя припасено собственное решение на этот счет. Но, тем не менее, именно понимание принципов полярности является залогом успеха при монтаже оптической кабельной системы.

Сегодня разговор пойдет о полярности в системах с использованием претерминированных волоконно-оптических кабелей, независимо от требований конечных пользователей (симплекс / дуплекс / параллельная оптика).

Вообще эти правила -  настоящий вызов для тех, кто вырос в мире, где полярности волокна никогда не уделялось достаточного внимания. Любой техник, вообще не имеющий представления о существовании каких-то правил полярности, точно знает одно правило относительно оптики: если что-то не работает - выдерни шнур и поменяй местами прием и передачу. Но загвоздка в том, что с появлением MPO стандарта Base-8 или Base-12 в оптических кабельных системах этот подход перестал решать проблему.

Что такое полярность волокна?

Полярность в ее самой базовой форме - это как передача и получение звуковой информации (простая аналогия: речь передается от губ и принимается ухом). Это кажется простым, но отсутствие желания как следует разобраться в этом вопросе чаще всего приводит к тому, что мы снова и снова апатично перекидываем пару симплексных коннекторов, когда возникает необходимость. Такая апатия может очень сильно навредить с учетом того, что сейчас волоконная оптика становится предпочтительной средой для высокоскоростной передачи данных, постепенно растет количество волокон и соединений.



Сегодня мир стал сложнее; решения (или методы - в терминологии стандартов TIA) состоят из разнообразных компонентов с похожими метками (например, тип A, тип B и тип C), которые могут трактоваться неоднозначно. Например, метод B (или модифицированный метод Belden B) состоит из различных компонентов, которые могут считаться типами A, B или C. Типы - это компоненты, объединенные в метод.

Сложность вопроса о полярности связана еще и с тем, как все эти компоненты между собой взаимодействуют. На полярность влияет множество факторов:
- какие используются волокна - прямые (straight) / перевернутые (flipped) / перекрестные (crossed) / какие-то другие,
- типы коннекторов - Male / Female,
- ориентация (KeyUp / KeyUp или KeyUp / KeyDown),
- прямая или угловая полировка торца волокна,
а также положение направляющих штырьков (pins).

Просто о сложном: базовые правила полярности

Для модифицированного метода B компании Belden существуют четыре основных правила, которые позволяют строить простые и сложные каналы, используя ряд общих компонентов и единую стратегию. Они подходят фактически для любых приложений, и будут работать как для Base-12, так и для Base-8:

1. Все патч-корды и транковые сборки должны быть типа B (Type B).
a. Если патч-корд имеет разъем MPO, то это мама-мама (female-female).
b. Все транковые сборки - это папа-папа (male-male).
c. Если вам необходимо увеличить длину транковой сборки, используйте патч-корд типа A папа-мама (male-female Type A).

2. Если у вас в системе есть переход от соединителей MPO на duplex, используйте для этого кассеты типа A или гидры.
a. Чтобы обеспечить правильность отображения портов, на одном конце линии используйте кассету Type A, а на другом - Type A alternate.



b. Если вы хотите использовать гидру для подключения коммутатора - вам понадобится гидра типа A.
c. При установке компонентов типа A и типа A-alternate всегда оставляйте тип A наивысшим в сетевой иерархии (это позволит использовать коммутаторы, как указано выше в пункте 2b).

3. Удостоверьтесь, что при подключении по одномодовому волокну (OS2) все дуплексные сборки выровнены по геометрии торца (т.е. нет конфликта полировок UPC (прямой) и APC (угловой)), иначе повреждений не избежать, и система работать не будет.
a. Это относится только к дуплексным разъемам; все одномодовые коннекторы MPO имеют полировку APC, поэтому несоответствий быть не может.

4. Если у вас 8-волоконная система Base-8, также иногда называемая SR4 (по названию приложения, для которого она была изначально разработана), просто используйте компоненты SR4 на каждом конце, вместо типа A.
a. При желании можно использовать транковые сборки Base-8 вместо транков Base-12 для подключения компонентов Base-8.
b. Следует учитывать возможность использования транковых сборок Base-12 (даже для приложений типа SR4); это снижает операционный риск для объекта и уменьшает количество компонентов для построения системы.

Вот и все правила. Никаких особенных трюков или странных-суперзапатентованных компонентов не требуется. Вам больше не придется держать на складе кучу прямых (Type A) и перевернутых (Type B) дуплексных патч-кордов. Что еще более важно, вас не покинет уверенность в том, что когда вы подключаете к линии какое-либо устройство, передаваемые данные будут направлены к приемнику, а не куда-то еще.

Полярность волокна в картинках

Часто клиенты спрашивают о соединителях MPO, в которых есть возможность смены гендерной принадлежности - с папы на маму и наоборот, а также можно изменить полярность или ориентацию. Людям кажется, что подобная конструкция - волшебная пилюля, этакий "must have". Но нет ничего более далекого от истины. Если следовать четырем основным правилам полярности, в таких компонентах никогда не будет нужды.

Кроме того, их применение влечет за собой значительный операционный риск, и каждый раз, когда вы собираетесь их использовать, необходимо тщательно проверять их работоспособность. Несоблюдение этого требования приведет к риску построения нерабочей сети (в лучшем случае), или (в худшем) их использование повредит оборудование или дорогостоящую инфраструктуру. Зачем рисковать без надобности?

Посмотрите на приведенные ниже схемы. Здесь некоторые из самых простых типов соединений, которые могут быть использованы для построения любого типа канала.

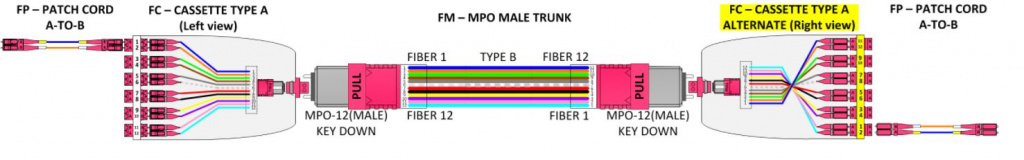

Пример 1 (дуплексная оптическая линия).

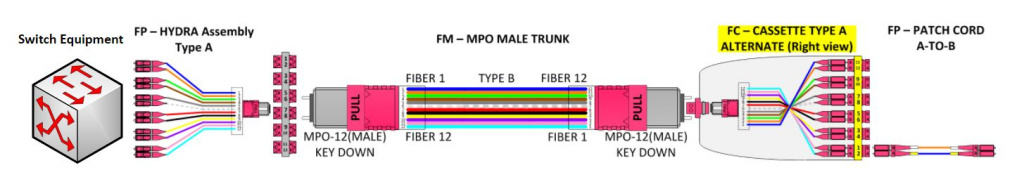

Пример 2 (дуплексная оптическая линия, подключение коммутатора с помощью гидры).


Пример 3 (организация канала SR4).

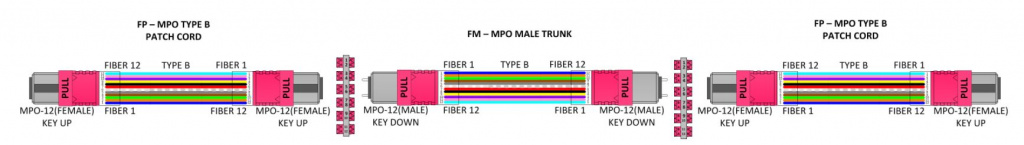

Пример 4 (параллельная оптика).


Принципы и правила, изложенные выше, применимы к требованиям к конфигурации волокон в подавляющем большинстве приложений. По мере появления новых приложений, таких как Base-16 или multi-row MPO, компания Belden обещает предоставить соответствующий контент для абсолютной уверенности в том, что построенные в соответствии с правилами полярности системы останутся работоспособными.

Полярность MPO - непростая тема, но каждый, кто имеет то или иное отношение к построению волоконно-оптических сетей, должен вооружаться новыми знаниями, чтобы не чувствовать себя потерянным в море новой информации. Требования к сетям постоянно изменяются, в проекты закладываются совершенно новые компоненты, поэтому не отстаем, изучаем предмет, выясняем, как и что работает, - применяем и двигаемся дальше.
