Оптика, кусающая себя за хвост
Разберемся, что такое optic loopback, и где и как это применяется.
Этот символ имеет множество различных значений. Наиболее распространённая трактовка описывает его как репрезентацию вечности и бесконечности, в особенности — циклической природы жизни: чередования созидания и разрушения, жизни и смерти, постоянного перерождения и гибели. Символ уробороса имеет богатую историю использования в религии, магии, алхимии, мифологии и психологии.

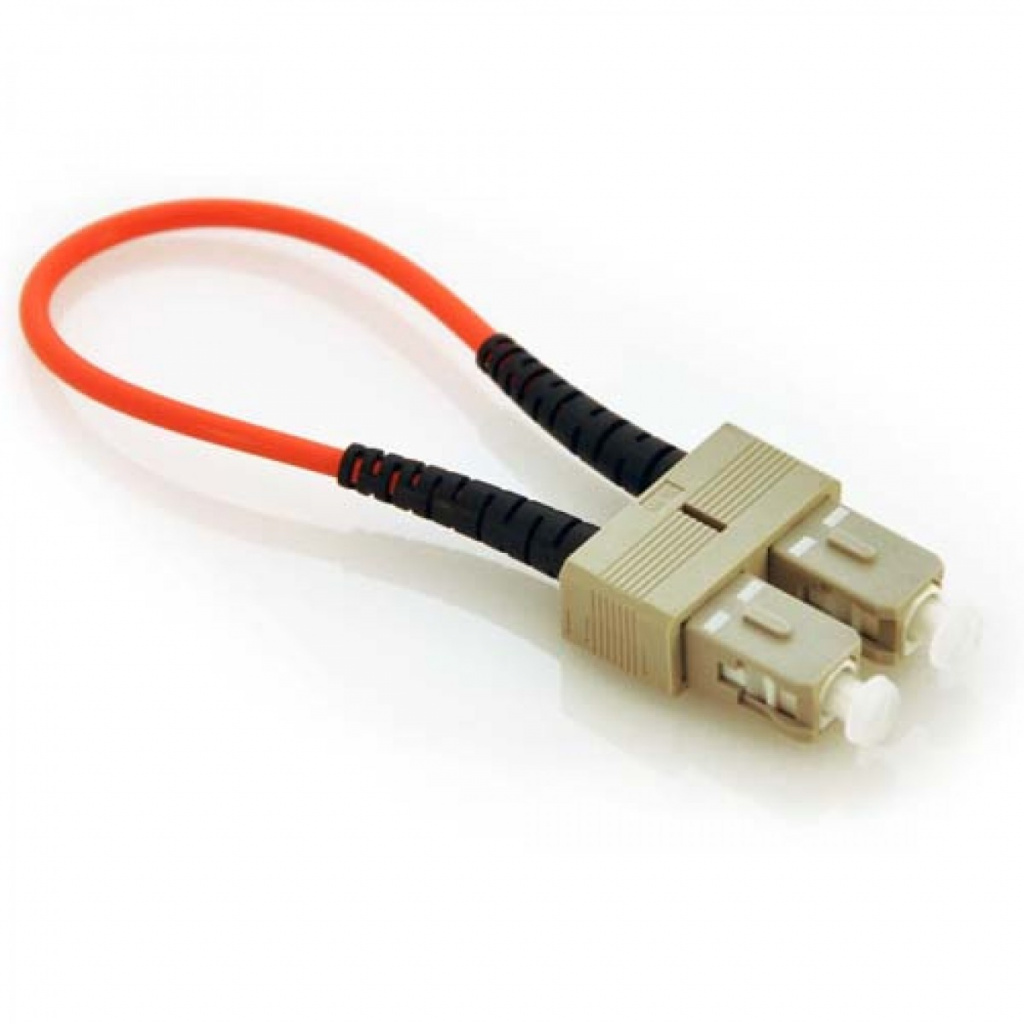

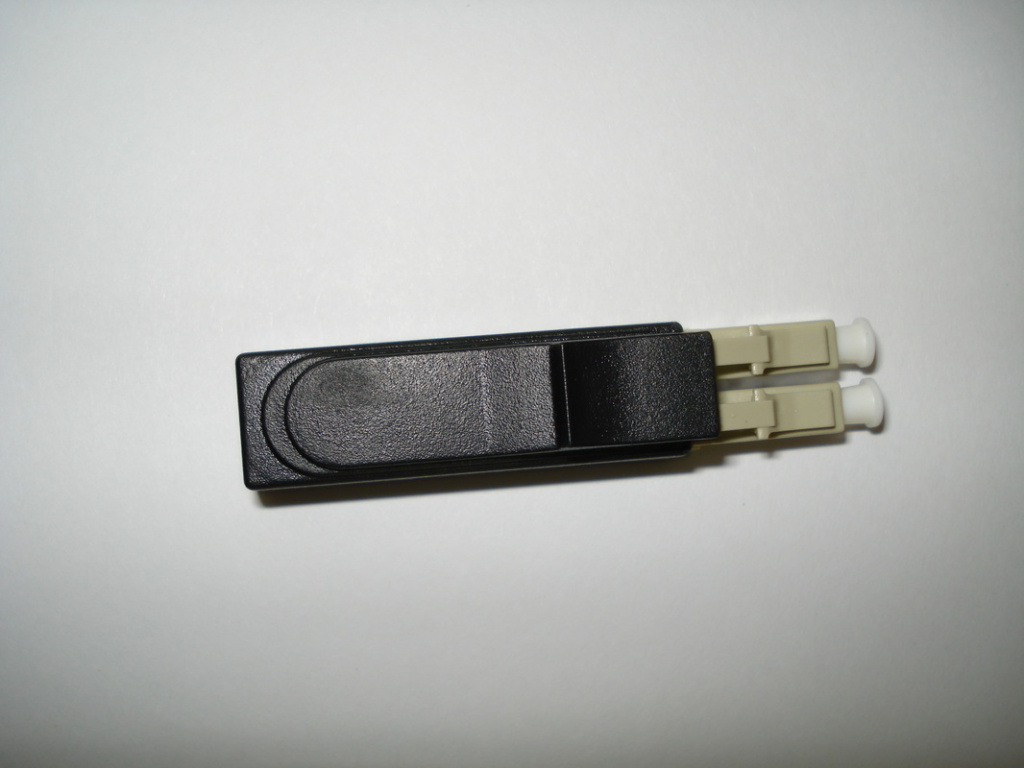

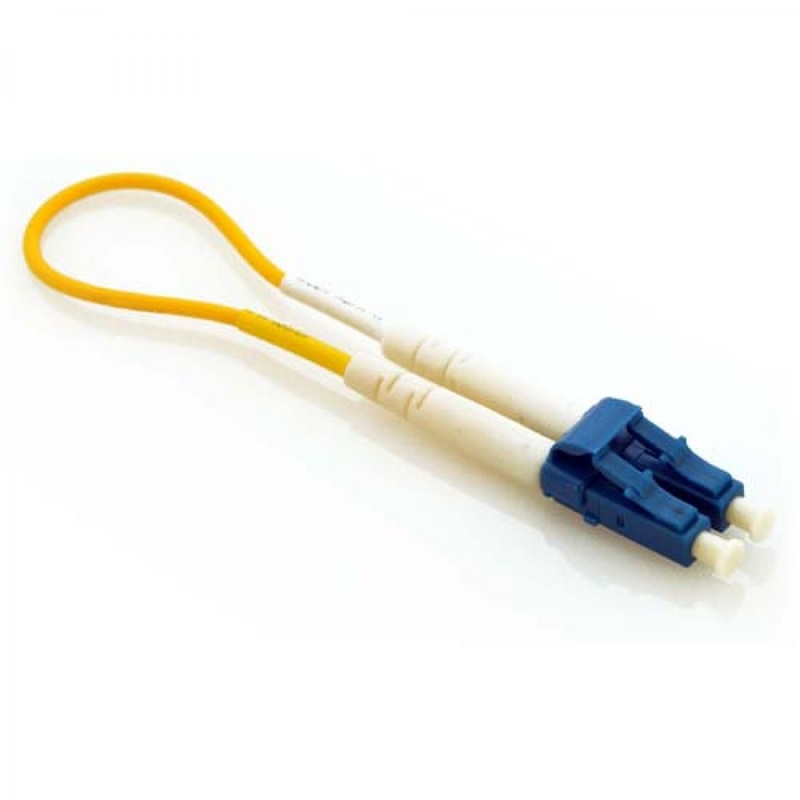

А на картинках ниже - optic loopback, оно же оптическая петля, диагностическая заглушка, или кабель обратной связи.
Странная штука, давайте разберемся, зачем она нужна.
Благодаря широкомасштабному внедрению сетей 40G и 100G Ethernet, кабельная система в центрах обработки данных становится все более сложной. Выбор подходящего кабельного решения важен, но основным условием является нормальная и бесперебойная работа оптических компонентов. Поэтому просто необходимо заранее провести оптоволоконное тестирование.
Оптическая петля - это и есть тот самый простой и очень дешевый способ тестирования
Кабель обратной связи оптоволокна заканчивается двумя разъемами на каждом конце кабеля, образуя петлю. Может быть как в корпусе (он предназначен только для защиты кабеля), так и без него.
Применение обратной петли
Волоконно-оптический кабель часто используется для проверки нормальной работы волоконно-оптического трансивера. Как мы все знаем, волоконно-оптический трансивер имеет два порта: порт передатчика и порт приемника. Во время тестирования кабель кольцевой петли волокна направляет лазерный сигнал от порта передатчика к порту приемника. Затем мы можем сравнить переданный шаблон с полученным шаблоном, чтобы убедиться, что приемопередатчик идентичен и не имеет ошибок. Например, возьмите петли MPO, они в основном используются для тестирования параллельной оптики, например, приемопередатчиков 40G и 100G. Кроме того, МРО петли бывают в 8 ,12 и 24 волокнах, которые могут применяться в соответствии с различными требованиями. Идеально! Ну а как еще протестовать порты активного оборудования?
Итак - петля предназначена для тестирования оборудования, самотестирования, проектирования, диагностики сетей и измерений. Она играет важную роль в поиске и устранении неисправностей в лабораториях, на производстве и в ЦОДах. Кроме того, она обеспечивает экономически эффективный способ проверки возможностей передачи и чувствительности приемника оптического сетевого оборудования.
