Cabeus SSTP-4P-Cat.7a-SOLID-IN-LSZH Кабель экранированная витая пара SSTP (S/FTP), категория 7a (расширенный диапазон рабочих частот до 1000MHz), 4 пары (23 AWG), одножильный (solid), LSZH, нг(А)-HF, (305 м)

Назначение и конструкция

Четырехпарный кабель категории 7а на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10/40 Гбит/c с частотой до 1000 МГц. Кабель выполнен в экранированном исполнении S/FTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 23 AWG. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником и оплеткой из проволок на основе алюминиево-магниевого сплава. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

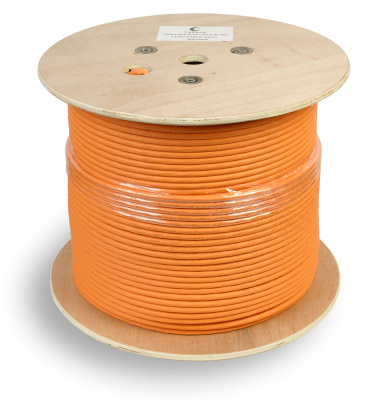

Кабель поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.



Схема строения кабеля

1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. оплетка из алюминиево-магниевого сплава 4. дренажный проводник 5. экран из полиэфирной алюминиевой фольги 6. медный проводник 7. изоляция проводника

Основные параметры

Параметр	Значение
Напряжение	не более 50 В
Категория	7a
Число пар	4
Тип	S/FTP
Диаметр проводника	0,57 ± 0,005мм (23 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	LSZH, нг(А)-HF
Цвет	оранжевый
Применение	внутренняя прокладка
Масса	19,5 ± 0,5кг
Упаковка	фанерный барабан
Длина кабеля	305м

Частотные характеристики

Частота, МГц	RL, дБ	IL, дБ/100м	NEXT, дБ	PS NEXT, дБ	ACR-F, дБ	PS ACR-F, дБ
1	22.0	2.9	108.0	105.0	95.0	98.0
4	25.0	5.4	101.1	98.0	90.0	93.0
10	28.0	8.5	98.0	95.0	86.0	89.0
20	28,0	12,1	93.0	90,0	80,0	83,0
30	27,0	14.8	88,0	85,0	76,0	79,0
100	24,0	10.7	83,0	90,0	97,0	79,0
150	22,0	15.4	81,0	86,0	97,0	69,0
200	21,0	19.8	81,0	85,0	97,0	66,0
250	20,0	28.1	90,0	62,0	87,0	63,0
300	19.0	30.0	89,0	58,0	86,0	61,0
400	19.0	38.3	73.0	70.0	45,0	52,0
500	19.0	44.8	73.0	70.0	47,0	50,0
600	19.0	72.9	73.0	70.0	45.0	48.0
750	19	50.5	83	80	58	55
900	19	55.9	82	79	57	54
1000	19	58.5	82	70	52	49
