Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH Кабель витая пара экранированная STP (U/FTP), категория 6a (10GBE), 4 пары, (23 AWG), одножильный (solid), каждая пара в экране (фольга), LSZH, нг(А)-HF, (305 м)

Назначение и конструкция

Четырехпарный кабель категории 6а на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10 Гбит/c. Кабель выполнен в экранированном исполнении U/FTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,57 мм (23 AWG). Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.

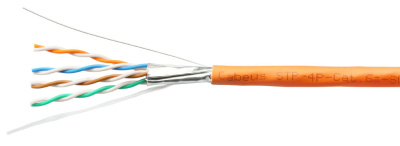

Схема строения кабеля

1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. экран из полиэфирной алюминиевой фольги 4. дренажный проводник 5. медный проводник 6. изоляция проводника

Основные параметры

Параметр	Значение
Напряжение	не более 50 В
Категория	6a
Число пар	4
Тип	U/FTP
Диаметр проводника	0,57 ± 0,005мм (23 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	LSZH, нг(А)-HF
Цвет	оранжевый
Применение	внутренняя прокладка
Масса	18 ± 0,5кг

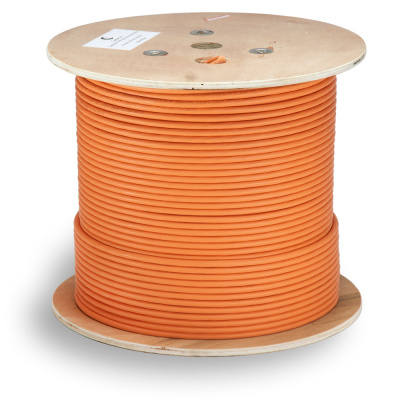

Упаковка	фанерный барабан
Длина кабеля	305м
Результаты тестов	Fluke тест

Частотные характеристики

Частота, МГц	RL, дБ	IL, дБ/100м	NEXT, дБ	ACR-N, дБ	PS NEXT, дБ	ACR-F, дБ	PS ACR-F, дБ
1,00	-	2,00	100	98	97	105	105
4,0	27	3,8	100	97	97	105	102
10	30	6,0	100	95	97	97	94
16	30	7,6	100	93	97	93	90
20	30	8.5	100	92	97	91	88
31.25	30	10.7	100	90	97	87	84
62.5	30	15.4	100	86	97	81	78
100	30	19.8	100	85	97	77	74
125	26	22.5	95	75	92	75	72
155.5	26	25.4	94	72	91	73	70
175	25	27.1	93	70	90	72	69
200	25	29.2	92	67	89	71	68
250	24	28.1	90	62	87	69	66
300	24	30.0	89	58	86	67	64
400	23	38.3	87	48	84	64	61
500	22	44.8	85	40	82	61	58
