Cabeus SFTP-4P-Cat.5e-SOLID-OUT-LSZH-UV Кабель витая пара экранированная SFTP (SF/UTP), категория 5e, 4 пары (24 AWG), одножильный, для внутренней и внешней прокладки (+75 C - -40 C), LSZH-UV (305 м)

Назначение и конструкция

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении SF/UTP и предназначен для прокладки вне зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником и оплеткой из проволок на основе алюминиево-магниевого сплава. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF, стойкого к ультрафиолету. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах. Кабель поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.

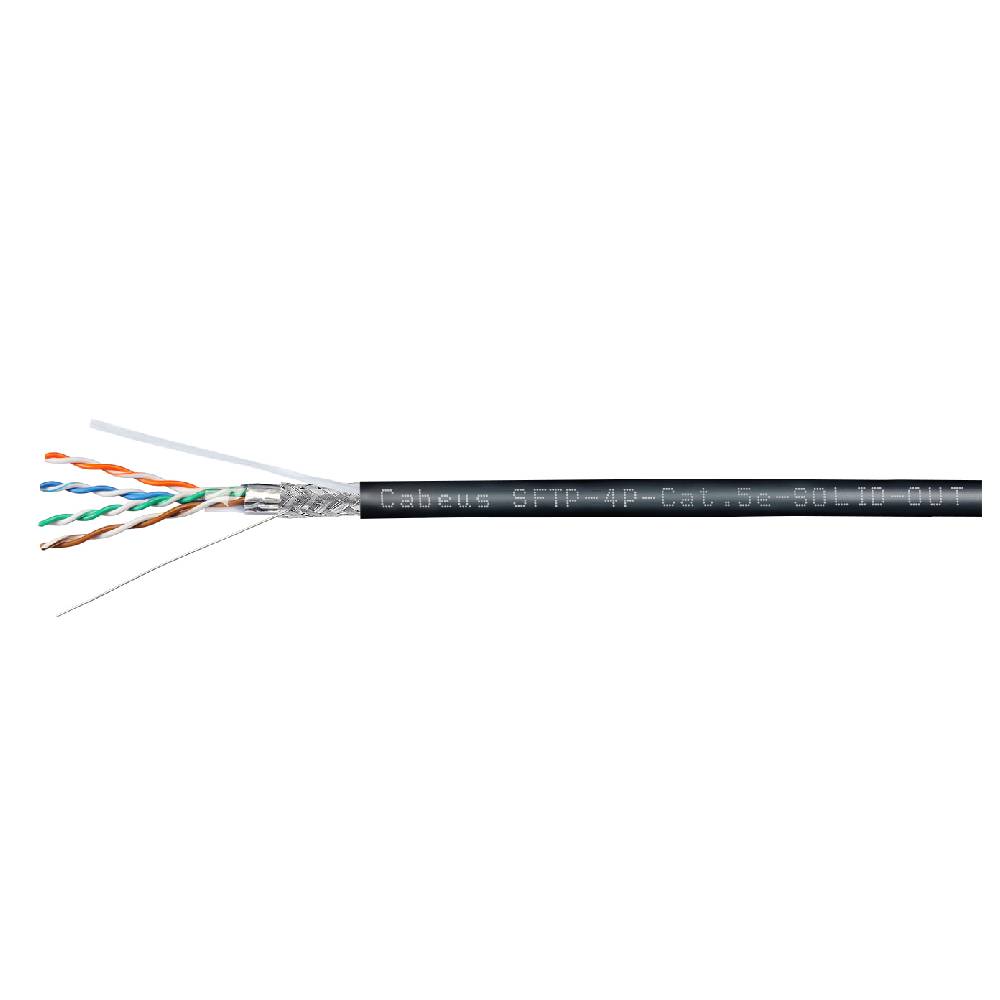

Схема строения кабеля

1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. оплетка из алюминиево-магниевого сплава 4. дренажный проводник 5. экран из полиэфирной алюминиевой фольги 6. защитная пленка 7. медный проводник 8. изоляция проводника

Основные параметры

Параметр	Значение
Напряжение	не более 50 В
Категория	5e
Число пар	4
Тип	SF/UTP
Диаметр проводника	0,50 ± 0,01мм (24 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	безгалогенный компаунд (LSZH + UV)
Цвет	черный
Применение	внешняя прокладка
Масса	13,6 ± 0,5кг

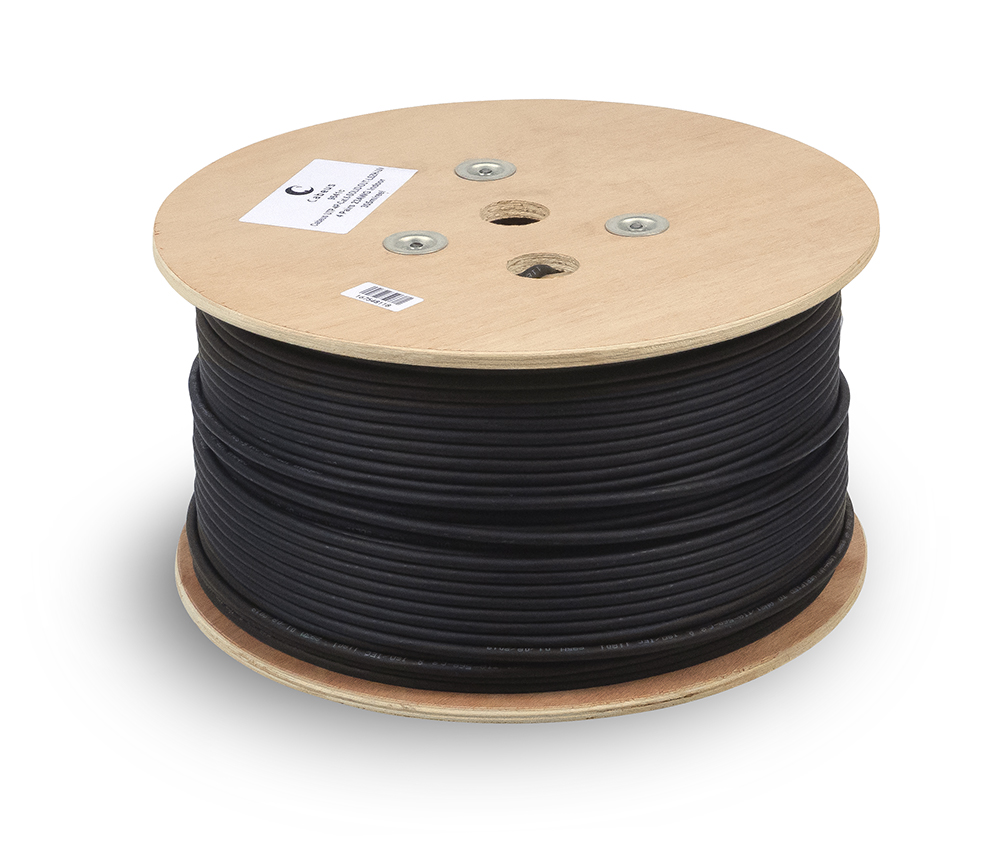

Упаковка	фанерный барабан
Результаты тестов	Fluke тест

Частотные характеристики

Частота, МГц	RL, дБ	IL, дБ/100м	NEXT, дБ	PS NEXT, дБ	ELFEXT, дБ	PS ELFEXT, дБ
1,00	20,0	2,00	65,3	62,3	63,8	60,8
4,0	23,0	4,0	56,3	53,3	51,7	48,7
8,0	24,5	5,8	51,8	48,8	45,7	42,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
