Cabeus SSTP-4P-Cat.7-PATCH-IN-LSZH Кабель экранированная витая пара SSTP (S/FTP), категория 7 (600MHz), 4 пары (26AWG), многожильный (patch), LSZH, нг(А)-HF, (305 м)
Код товара:6554
Артикул:7638c
30 673.50 ₽/шт
Доступно для заказа (431)
-+
В корзину
Купить в 1 клик
Описание
Назначение и конструкция
Четырехпарный кабель категории 7 на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10 Гбит/c с частотой до 600 МГц. Кабель выполнен в экранированном исполнении S/FTP и предназначен для изготовления коммутационных шнуров (патч-кордов). Диаметр проводников составляет 26 AWG, каждый проводник состоит из 7 медных жил, конструкция 7х0,16 мм. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником и оплеткой из проволок на основе алюминиево-магниевого сплава. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

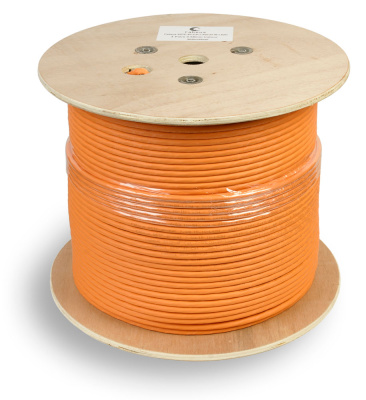

Кабель поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Схема строения кабеля
Основные параметры
Частотные характеристики
Четырехпарный кабель категории 7 на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10 Гбит/c с частотой до 600 МГц. Кабель выполнен в экранированном исполнении S/FTP и предназначен для изготовления коммутационных шнуров (патч-кордов). Диаметр проводников составляет 26 AWG, каждый проводник состоит из 7 медных жил, конструкция 7х0,16 мм. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником и оплеткой из проволок на основе алюминиево-магниевого сплава. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Схема строения кабеля
 |
1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. оплетка из алюминиево-магниевого сплава 4. дренажный проводник 5. экран из полиэфирной алюминиевой фольги 6. медный проводник (многожильный) 7. изоляция проводника |
Основные параметры
| Параметр | Значение |
|---|---|
| Напряжение | не более 50 В |
| Категория | 7 |
| Число пар | 4 |
| Тип | S/FTP |
| Диаметр проводника | 7х0,16 ± 0.008мм (26 AWG) |
| Проводник (жила) | многожильный, электротехническая медь |
| Материал оболочки кабеля | LSZH, нг(А)-HF |
| Цвет | оранжевый |
| Применение | внутренняя прокладка |
| Масса | 14,3 ± 0,5кг |
| Упаковка | фанерный барабан |
| Длина кабеля | 305м |
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ | PS NEXT, дБ | ACR-F, дБ | PS ACR-F, дБ |
|---|---|---|---|---|---|---|
| 1 | 22.0 | 2.9 | 108.0 | 105.0 | 95.0 | 98.0 |
| 4 | 25.0 | 5.4 | 101.1 | 98.0 | 90.0 | 93.0 |
| 10 | 28.0 | 8.5 | 98.0 | 95.0 | 86.0 | 89.0 |
| 20 | 28,0 | 12,1 | 93.0 | 90,0 | 80,0 | 83,0 |
| 30 | 27,0 | 14.8 | 88,0 | 85,0 | 76,0 | 79,0 |
| 100 | 24,0 | 10.7 | 83,0 | 90,0 | 97,0 | 79,0 |
| 150 | 22,0 | 15.4 | 81,0 | 86,0 | 97,0 | 69,0 |
| 200 | 21,0 | 19.8 | 81,0 | 85,0 | 97,0 | 66,0 | 250 | 20,0 | 28.1 | 90,0 | 62,0 | 87,0 | 63,0 |
| 300 | 19.0 | 30.0 | 89,0 | 58,0 | 86,0 | 61,0 |
| 400 | 19.0 | 38.3 | 73.0 | 70.0 | 45,0 | 52,0 |
| 500 | 19.0 | 44.8 | 73.0 | 70.0 | 47,0 | 50,0 |
| 600 | 19.0 | 72.9 | 73.0 | 70.0 | 45.0 | 48.0 |
Характеристики
Основные характеристики
Категория | 7 |
Среда эксплуатации | для внутренней прокладки |
Толщина проводника | 26 AWG |
Экран | S/FTP |
Эксплуатационные характеристики
Рабочее напряжение | не более 50 В |
Радиус изгиба в процессе эксплуатации | не менее 8 внешних диаметров |
Растягивающее усилие | до 110 Н |
Температура монтажа | 0 °С ... +50 °С |
Температура эксплуатации | -20 °С ... +60 °С |
Электрическая прочность диэлектрика | 2,5 кВ/1 мин. |
Габариты и вес
Вес нетто, кг | 14.3 |
Диаметр проводника в изоляции | 1,00 ± 0,05 мм |
Наружный диаметр кабеля | 6.5 ± 0.2 мм |
Объем, м3 | 0.04 |
Стандартная длина | 305 м |
Толщина оболочки | 0,55 ± 0,05 мм |
Материалы и цвет
Внешняя оболочка | LSZH |
Материал проводника | медь |
Цвет | оранжевый |
Конструкция
Витые пары | 4 |
Дренажный провод | одножильный, луженая медь |
Изоляция | вспененный полиэтилен |
Количество и диаметр проволок проводника | 7x0.16 мм |
Проводник (конструкция) | многожильный (stranded, patch) |
Комплектация и способ поставки
Вариант хранения | фанерный барабан |
Дополнительные характеристики
Гарантия | 15 лет |
Количество в упаковке | 305 |
Модель | SSTP-4P-Cat.7-PATCH-IN-LSZH |
Производитель | Cabeus |
Страна производства | Китай |
