Cabeus FTP-4P-Cat.5e-SOLID-ST-OUT Кабель витая пара экранированная FTP (F/UTP), категория 5e, 4 пары

Назначение и конструкция

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для прокладки вне зданий. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из полиэтилена, стойкого к УФ. Кабель имеет внешний силовой элемент на основе металлического троса. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

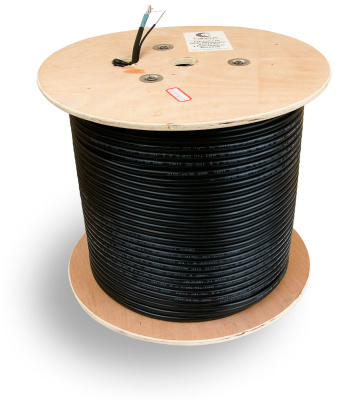

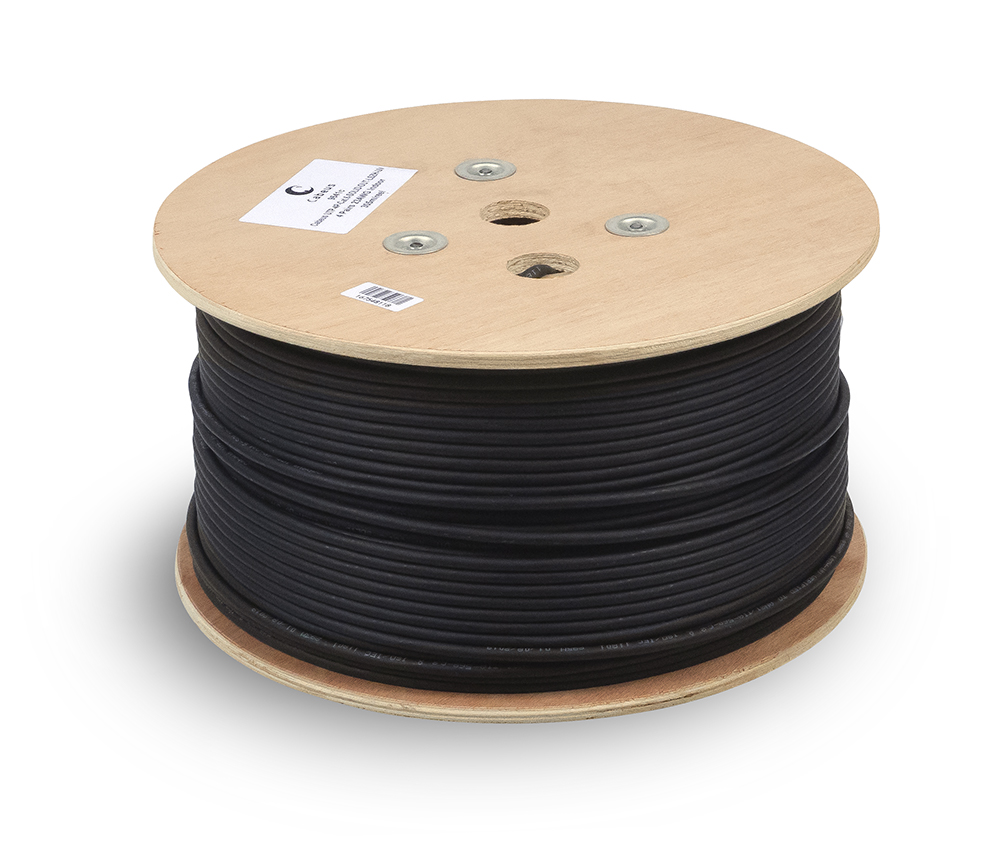

Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах. Поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.

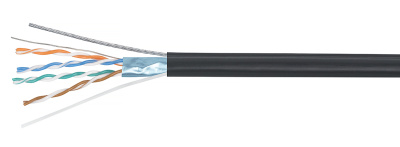

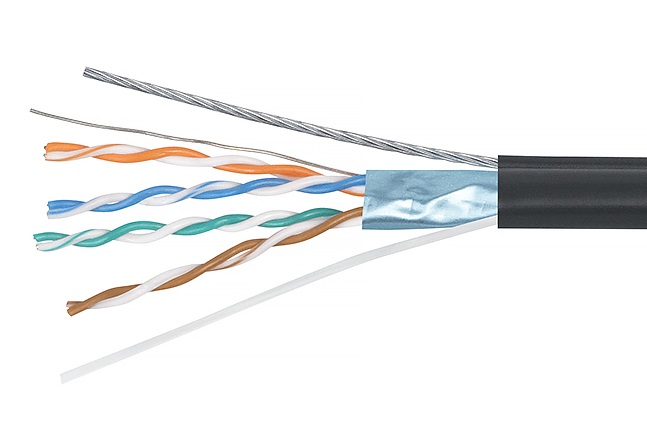

Схема строения кабеля

1. металлический трос 2. внешняя оболочка 3. Rip-cord (разрывная нить) 4. экран из полиэфирной алюминиевой фольги 5. дренажный проводник 6. защитная пленка 7. медный проводник 8. изоляция проводника

Основные параметры

Параметр	Значение
Напряжение	не более 50 В
Категория	5e
Число пар	4
Тип	F/UTP
Диаметр проводника	0,50 ± 0,01мм (24 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	полиэтилен (PЕ)
Цвет	черный
Применение	внешняя прокладка
Масса	18,2 ± 0,5кг
Упаковка	фанерный барабан
Результаты тестов	Fluke тест

Частотные характеристики

Частота, МГц	RL, дБ	IL, дБ/100м	NEXT, дБ	PS NEXT, дБ	ELFEXT, дБ	PS ELFEXT, дБ
1,00	20,0	2,00	65,3	62,3	63,8	60,8
4,0	23,0	4,0	56,3	53,3	51,7	48,7
8,0	24,5	5,8	51,8	48,8	45,7	42,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
