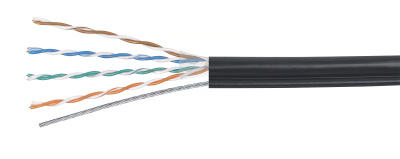

Cabeus UTP-4P-Cat.5e-SOLID-ST-OUT Кабель витая пара UTP (U/UTP), категория 5e, 4 пары (24 AWG), одножильный, для внешней прокладки, с металлическим тросом (+75 C - -40) (305 м)
Код товара:6520
Артикул:7175c
21 657.90 ₽/шт
Доступно для заказа (183)
-+
В корзину
Купить в 1 клик
Описание
Назначение и конструкция
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки вне зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка состоит из полиэтилена, стойкого к УФ. Кабель имеет внешний силовой элемент на основе металлического троса. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

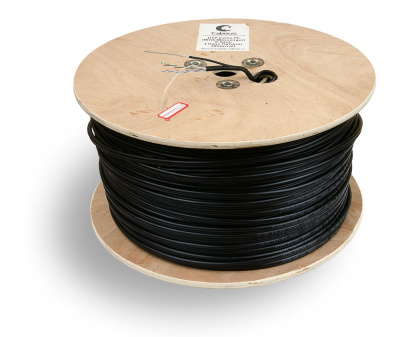

Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах. Поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.
Схема строения кабеля
Основные параметры
Частотные характеристики
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки вне зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка состоит из полиэтилена, стойкого к УФ. Кабель имеет внешний силовой элемент на основе металлического троса. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах. Поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.
Схема строения кабеля
 |
1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. защитная пленка 4. медный проводник 5. изоляция проводника 6. металлический трос |
Основные параметры
| Параметр | Значение |
|---|---|
| Напряжение | не более 50 В |
| Категория | 5e |
| Число пар | 4 |
| Тип | U/UTP |
| Диаметр проводника | 0,50 ± 0,01мм (24 AWG) |
| Проводник (жила) | одножильный, электротехническая медь |
| Материал оболочки кабеля | полиэтилен (PЕ) |
| Цвет | черный |
| Применение | внешняя прокладка |
| Масса | 13,3 ± 0,5кг |
| Упаковка | фанерный барабан |
| Результаты тестов | Fluke тест |
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ | PS NEXT, дБ | ELFEXT, дБ | PS ELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1,00 | 20,0 | 2,00 | 65,3 | 62,3 | 63,8 | 60,8 |
| 4,0 | 23,0 | 4,0 | 56,3 | 53,3 | 51,7 | 48,7 |
| 8,0 | 24,5 | 5,8 | 51,8 | 48,8 | 45,7 | 42,7 |
| 10,0 | 25,0 | 6,5 | 50,3 | 47,3 | 43,8 | 40,8 |
| 16,0 | 25,0 | 8,2 | 47,3 | 44,3 | 39,7 | 36,7 |
| 20,0 | 25,0 | 9,3 | 45,8 | 42,8 | 37,7 | 34,7 |
| 25,0 | 24,3 | 10,4 | 44,3 | 41,3 | 35,8 | 32,8 |
| 31,25 | 23,6 | 11,7 | 42,9 | 39,9 | 33,9 | 30,9 |
| 62,5 | 21,5 | 17,0 | 38,4 | 35,4 | 27,8 | 24,8 |
| 100,0 | 20,1 | 22,0 | 35,3 | 32,3 | 23,8 | 20,8 |
Характеристики
Основные характеристики
Категория | 5e |
Соответствие стандартам | ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 |
Среда эксплуатации | для внешней прокладки |
Толщина проводника | 24 AWG |
Экран | U/UTP |
Эксплуатационные характеристики
Рабочее напряжение | не более 50 В |
Радиус изгиба в процессе эксплуатации | не менее 8 внешних диаметров |
Растягивающее усилие | до 110 Н |
Температура монтажа | -20 °С ... +50 °С |
Температура эксплуатации | -40 °С ... +75 °С |
Электрическая прочность диэлектрика | 2,5 кВ/1 мин. |
Габариты и вес
Вес нетто, кг | 14.4 |
Диаметр проводника в изоляции | 0,88 ± 0,05 мм |
Наружный диаметр кабеля | 5.3 ± 0.4 мм |
Объем, м3 | 0.03 |
Расчетная масса | 13,3 ± 0,5кг |
Стандартная длина | 305 м |
Толщина оболочки | 0,65 ± 0,05мм |
Материалы и цвет
Внешняя оболочка | PE |
Материал проводника | медь |
Цвет | черный |
Конструкция
Витые пары | 4 |
Изоляция | полиэтилен высокой плотности (HDPE) |
Количество и диаметр проволок проводника | 0,50 ± 0,01 мм |
Особенности конструкции | трос |
Проводник (конструкция) | одножильный (solid) |
Силовой элемент | витой стальной трос диаметром 1,2 ± 0,1 мм |
Комплектация и способ поставки
Вариант хранения | фанерный барабан |
Дополнительные характеристики
Гарантия | 15 лет |
Количество в упаковке | 305 |
Модель | UTP-4P-Cat.5e-SOLID-ST-OUT |
Производитель | Cabeus |
Страна производства | Китай |
