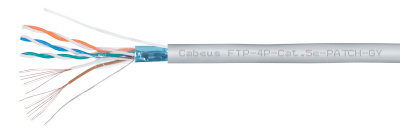

Cabeus FTP-4P-Cat.5e-PATCH-GY Кабель витая пара FTP (F/UTP), категория 5e, 4 пары, (26 AWG), многожильный (patсh), PVC нг(А)-LS, серый (305 м)

Назначение и конструкция

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для изготовления коммутационных шнуров (патч-кордов). Диаметр проводников составляет 26 AWG, каждый проводник состоит из 7 медных жил, конструкция 7х0,16 мм. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

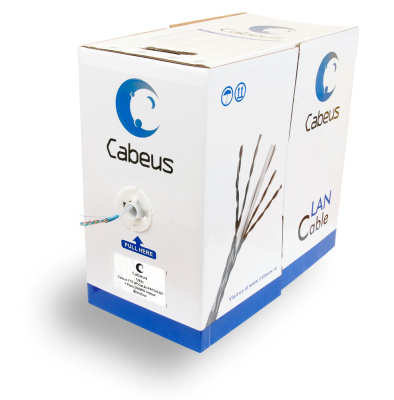

Кабель поставляется в картонной коробке.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.



Схема строения кабеля

1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. экран из полиэфирной алюминиевой фольги 4. дренажный проводник 5. защитная пленка 6. медный проводник 7. изоляция проводника

Основные параметры

Параметр	Значение
Напряжение	не более 50 В
Категория	5e
Число пар	4
Тип	F/UTP
Диаметр проводника	7х0,16 ± 0.008мм (26 AWG)
Проводник (жила)	многожильный, электротехническая медь
Материал оболочки кабеля	поливинилхлорид (PVC)
Цвет	серый
Применение	внутренняя прокладка
Масса	12 ± 0,5кг
Упаковка	картонная коробка
Длина кабеля	305м

Частотные характеристики

Частота, МГц	RL, дБ	IL, дБ/100м	NEXT, дБ	PS NEXT, дБ	ELFEXT, дБ	PS ELFEXT, дБ
1,00	20,0	2,00	65,3	62,3	63,8	60,8
4,0	23,0	4,0	56,3	53,3	51,7	48,7
8,0	24,5	5,8	51,8	48,8	45,7	42,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
