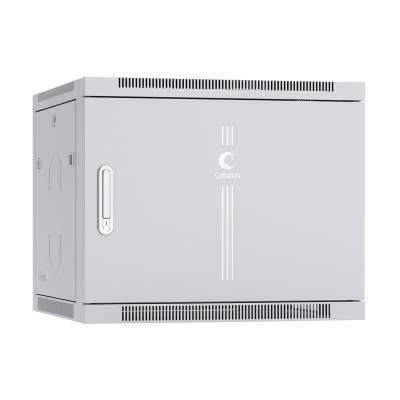

Cabeus SH-05F-9U60/45m Шкаф телекоммуникационный настенный 19" 9U 600x450x501mm (ШхГхВ) дверь металл, цвет серый (RAL 7035)
14 213 ₽/шт
Доступно для заказа (172)
-+
В корзину
Купить в 1 клик
Описание
Шкафы Cabeus серии SH-05F предназначены для установки и использования только внутри помещений.
Нагрузочная способность - до 60 кг.
Cтепень защиты оболочки от проникновения по IEC 60529 (DIN 40050, ГОСТ 14254) - IP20.
В шкафу естественная (пассивная) вентиляция за счет перфорации в корпусе шкафа и на передней дверце.
Рама шкафа - сварная и неразборная. Шкаф поставляется в собранном виде, в комплекте поставки идет паспорт изделия.
Доступ к установленному оборудованию организован за счет съемных боковых панелей.
Материал, из которого изготовлен шкаф, - холоднокатаная сталь. Толщина элементов: монтажный профиль - 2.0мм, несущая конструкция - 1.5мм, остальные элементы - 1.2мм.
Покрытие – ударопрочная порошковая краска, серая (RAL7035).
Нагрузочная способность - до 60 кг.
Cтепень защиты оболочки от проникновения по IEC 60529 (DIN 40050, ГОСТ 14254) - IP20.
В шкафу естественная (пассивная) вентиляция за счет перфорации в корпусе шкафа и на передней дверце.
Рама шкафа - сварная и неразборная. Шкаф поставляется в собранном виде, в комплекте поставки идет паспорт изделия.
Доступ к установленному оборудованию организован за счет съемных боковых панелей.
Материал, из которого изготовлен шкаф, - холоднокатаная сталь. Толщина элементов: монтажный профиль - 2.0мм, несущая конструкция - 1.5мм, остальные элементы - 1.2мм.
Покрытие – ударопрочная порошковая краска, серая (RAL7035).
Основные элементы конструкции шкафа
![Основные элементы конструкции шкафа - вид спереди Основные элементы конструкции шкафа - вид спереди](/sitepictures/cabinets/wallmount/steel/cabeus/elementsall.jpg)
![Основные элементы конструкции шкафа - вид сверху Основные элементы конструкции шкафа - вид сверху](/sitepictures/cabinets/wallmount/steel/cabeus/elementstop.jpg)
1) Каркас. 2) Крыша шкафа. 3) Монтажный профиль 19” (L-образный). 4)Направляющая для крепления монтажных профилей 19”. 5) Основание шкафа. 6) Съемная боковая панель. 7) Передняя дверь. 8) Щеточный ввод. 9) Панель для настенного монтажа.
Стандартная конфигурация шкафа
![Стеклянная дверь Стеклянная дверь](/sitepictures/cabinets/wallmount/steel/cabeus/steel.jpg)
Передняя дверь: закаленное стекло с металлической рамой. Открытие - слева направо, при необходимости дверь можно перевесить в обратную сторону. Угол открытия - 220°
![Боковые двери Боковые двери](/sitepictures/cabinets/wallmount/steel/cabeus/side.jpg)
Съемные боковые панели, запираемые на замок.
![Задняя панель Задняя панель](/sitepictures/cabinets/wallmount/steel/cabeus/rear.jpg)
Задняя съемная панель для крепления шкафа к стене.
![Шпилька заземления Шпилька заземления](/sitepictures/cabinets/wallmount/steel/cabeus/ground.jpg)
Дверь и основание шкафа оборудованы шпильками заземления M6. Шина и кабели заземления в комплект поставки не входят и приобретаются отдельно. Модели оригинальных аксессуаров - шина заземления Cabeus CGB-1U-19, кабели заземления Cabeus GRW.
![Щеточный ввод в крыше Щеточный ввод в крыше](/sitepictures/cabinets/wallmount/steel/cabeus/topbrush.jpg)
Щеточный ввод на крыше
![Щеточный ввод в основании Щеточный ввод в основании](/sitepictures/cabinets/wallmount/steel/cabeus/downbrush.jpg)
В основании шкафа - отверстие для установки дополнительного щеточного ввода Cabeus JD04B
![Отверстия для вентиляторов Отверстия для вентиляторов](/sitepictures/cabinets/wallmount/steel/cabeus/topair.jpg)
Перфорация для установки дополнительной активной вентиляции в крыше. Совместимые модели вентиляторов - любые, с габаритными размерами - 120х120мм, например: Cabeus XD12038A2, Hyperline KL-FAN-120x120x38-AC220-B39, Hyperline KL-FAN-120x120x38-AC220-B28, Hyperline TFY-WMC-2FAN.
![Профили Профили](/sitepictures/cabinets/wallmount/steel/cabeus/profile.jpg)
Четыре 19" монтажных L - профиля (имеют юнитовую разметку), глубина установки направляющих может изменяться в зависимости от габаритов устанавливаемого оборудования. В комплекте со шкафом - крепежный комплект в количестве 20 штук (винт М6х15 + квадратная гайка) для крепления оборудования и 4 анкерных болта с гайкой для монтажа шкафа на стену.
![Упаковка Упаковка](/sitepictures/cabinets/wallmount/steel/cabeus/pack.jpg)
Шкаф поставляется в коробке из многослойного гофрированного картона.
Характеристики
Основные характеристики
По способу монтажа | настенный |
Стандарт | 19" |
Эксплуатационные характеристики
Нагрузка | до 60 кг |
Степень защиты | IP20, |
Габариты и вес
Вес брутто, кг | 18 |
Высота, мм | 501 |
Глубина, мм | 450 |
Монтажная высота | 9U |
Объем, м3 | 0.14 |
Полезная глубина, мм | 390 |
Размер Ш х Г, мм | 600х450 |
Ширина, мм | 600 |
Материалы и цвет
RAL | 7035 |
Материал | холоднокатаная сталь |
Тип покрытия | ударопрочная порошковая краска |
Цвет | серый |
Конструкция
Боковые панели | съемные |
Ввод кабеля | через кабельные вводы в крыше и основании шкафа |
Задняя дверь / панель | панель |
Несущая конструкция | сварная рама |
Передняя дверь | металл |
Комплектация и способ поставки
Комплектация | в собранном виде |
Дополнительные характеристики
Гарантия | 5 лет |
Количество в упаковке | 1 |
Модель | SH-05F-9U60/45m |
Производитель | Cabeus |
Страна производства | Китай |
