Cabeus UTP-4P-Cat.5e-SOLID-LSZH Кабель витая пара UTP (U/UTP), категория 5e, 4 пары (24 AWG), одножильный, оранжевый, LSZH, нг(А)-HF, (305 м)
Хит
16 031 ₽/шт
Доступно для заказа (18)
Доступно для заказа (398)
-+
В корзину
Купить в 1 клик
Описание
Назначение и конструкция
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

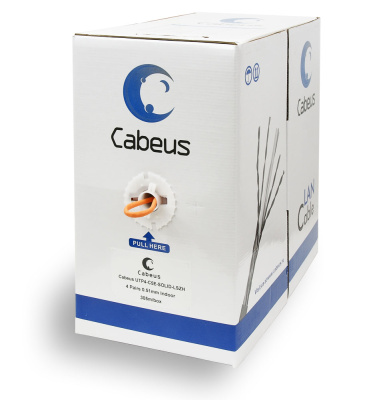

Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется в картонной коробке «easy-pull box».
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.
Схема строения кабеля
Основные параметры
Частотные характеристики
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется в картонной коробке «easy-pull box».
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.
Схема строения кабеля
1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. медный проводник 4. изоляция проводника |
Основные параметры
Параметр | Значение |
---|---|
Напряжение | не более 50 В |
Категория | 5e |
Число пар | 4 |
Тип | U/UTP |
Диаметр проводника | 0,50 ± 0,01мм (24 AWG) |
Проводник (жила) | одножильный, электротехническая медь |
Материал оболочки кабеля | LSZH, нг(А)-HF |
Цвет | оранжевый |
Применение | внутренняя прокладка |
Масса | 10 ± 0,5кг |
Упаковка | картонная коробка |
Длина кабеля | 305м |
Результаты тестов | Fluke тест |
Частотные характеристики
Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ | PS NEXT, дБ | ELFEXT, дБ | PS ELFEXT, дБ |
---|---|---|---|---|---|---|
1,00 | 20,0 | 2,00 | 65,3 | 62,3 | 63,8 | 60,8 |
4,0 | 23,0 | 4,0 | 56,3 | 53,3 | 51,7 | 48,7 |
8,0 | 24,5 | 5,8 | 51,8 | 48,8 | 45,7 | 42,7 |
10,0 | 25,0 | 6,5 | 50,3 | 47,3 | 43,8 | 40,8 |
16,0 | 25,0 | 8,2 | 47,3 | 44,3 | 39,7 | 36,7 |
20,0 | 25,0 | 9,3 | 45,8 | 42,8 | 37,7 | 34,7 |
25,0 | 24,3 | 10,4 | 44,3 | 41,3 | 35,8 | 32,8 |
31,25 | 23,6 | 11,7 | 42,9 | 39,9 | 33,9 | 30,9 |
62,5 | 21,5 | 17,0 | 38,4 | 35,4 | 27,8 | 24,8 |
100,0 | 20,1 | 22,0 | 35,3 | 32,3 | 23,8 | 20,8 |
Характеристики
Основные характеристики
Категория | 5e |
Соответствие стандартам | ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 |
Среда эксплуатации | для внутренней прокладки |
Толщина проводника | 24 AWG |
Экран | U/UTP |
Эксплуатационные характеристики
Рабочее напряжение | не более 50 В |
Радиус изгиба в процессе эксплуатации | не менее 8 внешних диаметров |
Растягивающее усилие | до 110 Н |
Температура монтажа | 0 °С ... +50 °С |
Температура эксплуатации | -20 °С ... +60 °С |
Электрическая прочность диэлектрика | 2,5 кВ/1 мин. |
Габариты и вес
Вес нетто, кг | 10 |
Габариты упаковки | 350 x 350 x 200 мм |
Диаметр проводника в изоляции | 0,88 ± 0,05 мм |
Наружный диаметр кабеля | 5.0 ± 0.4 мм |
Объем, м3 | 0.03 |
Стандартная длина | 305 м |
Толщина оболочки | 0,50 ± 0,05мм |
Материалы и цвет
Внешняя оболочка | LSZH |
Материал проводника | медь |
Цвет | оранжевый |
Конструкция
Витые пары | 4 |
Изоляция | полиэтилен высокой плотности (HDPE) |
Количество и диаметр проволок проводника | 1х0.51 мм |
Проводник (конструкция) | одножильный (solid) |
Комплектация и способ поставки
Вариант хранения | бухта (картонная коробка) |
Дополнительные характеристики
Гарантия | 15 лет |
Количество в упаковке | 305 |
Модель | UTP-4P-Cat.5e-SOLID-LSZH |
Производитель | Cabeus |
Страна производства | Китай |
