Cabeus JG01 Микропроцессорная контрольная панель со встроенным термостатом, для автоматического регулирования или управления вентиляторными модулями

Назначение и конструкция

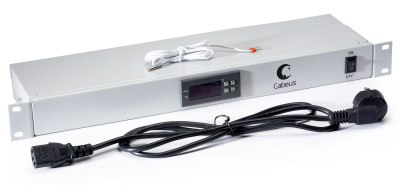

Микропроцессорная контрольная панель предназначена для подключения 2-х вентиляторов и поддержания температуры в телекоммуникационном шкафу на заданном уровне. Состоит из стального корпуса с кронштейнами для крепления на направляющих 19” шкафов. С лицевой стороны имеется кнопка включения/выключения панели и терморегулятор. С задней стороны имеется разъем IEC-60320 C14 для подключения шнура питания панели, разъем для подключения температурного датчика и 2 разъема IEC-60320 C13 для подключения вентиляторов.
Питание модуля осуществляется подключением его к сети напряжением 220В с помощью шнура из комплекта поставки Schuko CEE 7/7-С13, длиной 1,5 м. Покрытие корпуса выполнено ударопрочной порошковой краской серого цвета RAL 7035.
Паспорт изделия

Температурный датчик и кабель питания находится внутри вентиляторного модуля. Раскрутите винты, снимите крышку, извлеките температурный датчик.
