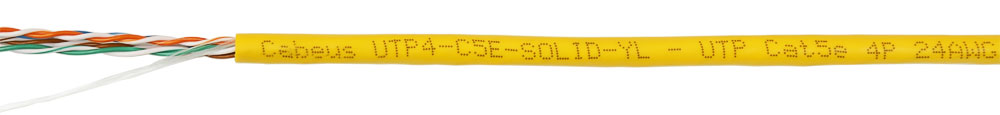

Cabeus UTP-4P-Cat.5e-SOLID-YL Кабель витая пара UTP (U/UTP), категория 5e, 4 пары (24 AWG), одножильный, PVC нг(А)-LS, желтый (305 м)

Назначение

Кабель Cabeus UTP-4P-Cat.5e-SOLID-YL типа витая пара предназначен для передачи голосового сигнала в телефонных сетях и цифрового сигнала в сетях передачи данных. Применяется для построения кабельных систем для телефонии и компьютерных сетей (Ethernet, Industrial Ethernet, Token Ring, Arcnet). Соединение с оборудованием осуществляется методом прямого оконцевания разъемами – RJ-12, RJ-45, либо через кроссовое оборудование - кросс-панели, патч-панели и др. Витая пара с оболочкой из поливинилхлорида предназначена для создания кабельных магистралей внутри зданий (используется только для внутренней прокладки).

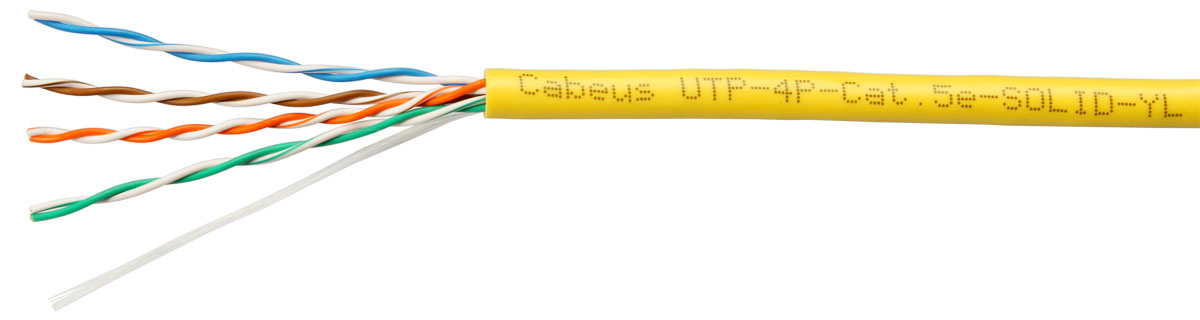

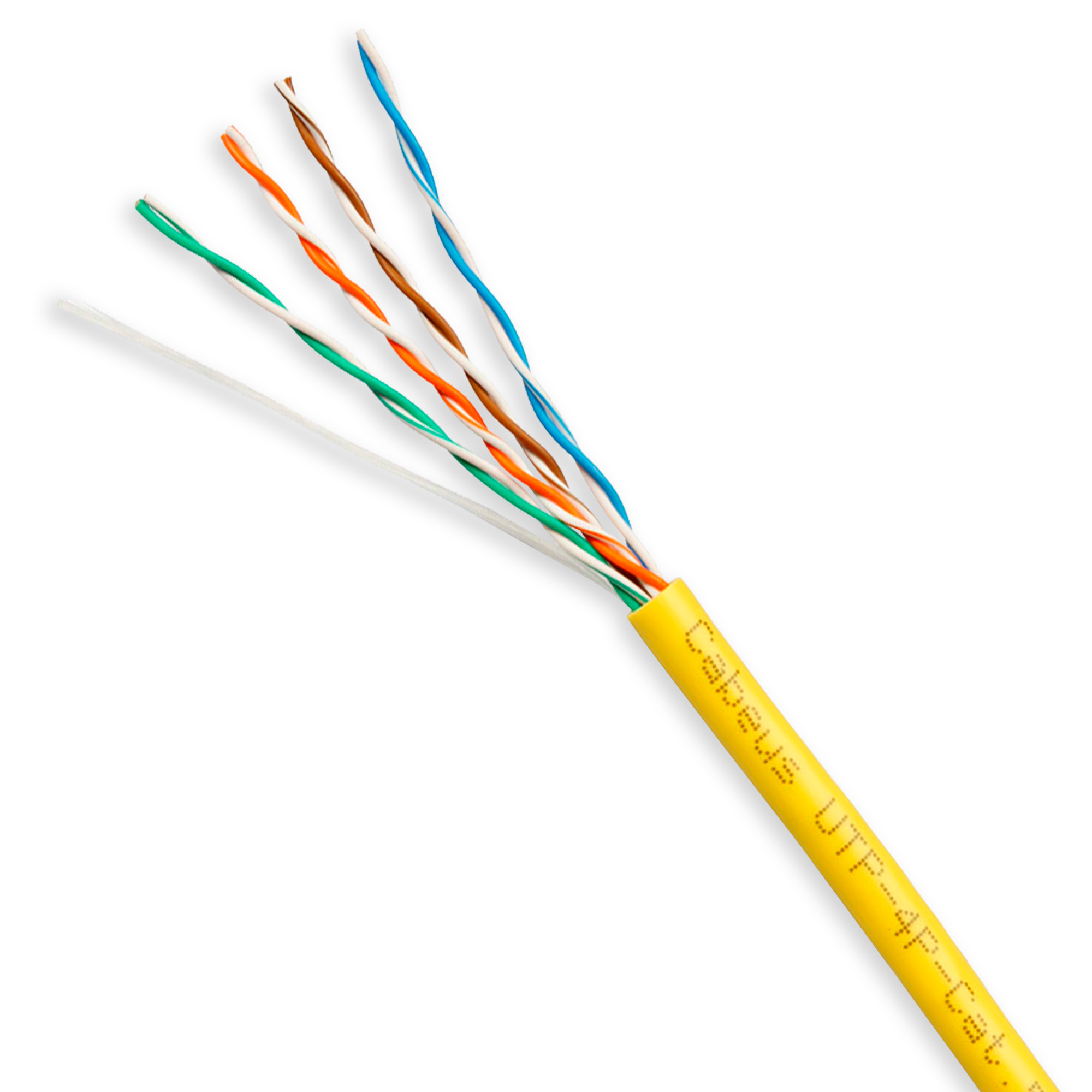

Конструкция кабеля представляет собой 4 витые пары (попарно свитые между собой однопроволочные проводники), объединенные общей оболочкой без экрана. Все пары имеют разный шаг скрутки и цветовую маркировку по стандартам EIA/TIA 568B.2 и ISO/IEC 11801. Внутри общей оболочки кабеля находится капроновая нить - рипкорд (ripcord), она проходит по всей длине кабеля и служит для того, чтобы можно было удобно разорвать оболочку кабеля при зачистке и оконцевании.

Материалы

Проводник (жила) – одножильный (однопроволочный, solid) из электротехнической меди
Изоляция проводников – полиэтилен высокой плотности (HDPE)
Материал оболочки кабеля – поливинилхлорид (ПВХ, PVC)

Физические характеристики

Количество пар - 4 пары
Тип экрана – U/UTP, неэкранированная витая пара. Общий экран - отсутствует, экранирование каждой отдельной пары - отсутствует
Диаметр проводника (жилы) – 0,51±0.01мм (24 AWG)
Диаметр проводника (жилы) в изоляции - 0,9 ± 0,02 мм
Толщина оболочки кабеля - 0,6 ± 0,05 мм
Внешний диаметр кабеля - 5,1 ± 0,2 мм
Цветовая маркировка проводов – оранжевый/бело-оранжевый, зеленый/бело-зеленный, коричневый/бело-коричневый, синий/бело-синий
Цвет оболочки - желтый

Электрические характеристики

Полоса пропускания: 100 МГц
Волновое сопротивление: 100 ± 15Ом
Допустимое усилие на растяжение: не более 100 Н
Допустимый радиус изгиба: не менее 10 внешних диаметров кабеля
NVP: 0,67 ± 0,1
Максимальное сопротивление проводника при 20°C - 9.38 Ом/100 м
Дисбаланс сопротивления - 5%
Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц - 330 пФ/100 м
Сопротивление на частоте 0,772-100 МГц - 85-115 Ом
Максимальная рабочая емкость - 5.6 нФ/м
Проба на искру - 2.5 кВ

Частота, МГц	RL, дБ	Затухание, дБ	NEXT, дБ	PSNEXT, дБ	ELFEXT, дБ	PSELFEXT, дБ
0.772	-	1.8	67.0	64.0	-	-
1.0	20.0	2.0	65.3	62.3	63.8	60.8
4.0	23.0	4.0	56.3	53.3	51.7	48.7
4.0	23.0	4.0	56.3	53.3	51.7	48.7
8.0	24.5	5.8	51.8	48.8	45.7	42.7
10.0	25.0	6.5	50.3	47.3	43.8	40.8
16.0	25.0	8.2	47.3	44.3	39.7	36.7
20.0	25.0	9.3	45.8	42.8	37.7	34.7
25.0	24.3	10.4	44.3	41.3	35.8	32.8
31.25	23.6	11.7	42.9	39.9	33.9	30.9
62.5	21.5	17.0	38.4	35.4	27.8	24.8
100.0	20.1	22.0	35.3	32.3	23.8	20.8

Соответствие стандартам

Категория 5e согласно стандарту ANSI/TIA/EIA-568.С2
Класс D согласно ISO/IEC 11801
Кабель соответствует стандартам ISO/IEC 11801, TIA/EIA-568, EN 50173, ГОСТ Р 54429
Класс пожарной опасности О1.8.2.5.4 согласно ГОСТ 31565-2012
Предел распространения горения при одиночной прокладке – ПРГО 1 по ГОСТ IEC 60332-1-2-2011
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту

Поддерживаемые протоколы

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Условия монтажа и эксплуатации

Допустимая температура монтажа: от 0°C до +50°C
Допустимая температура эксплуатации: от -20°C до +60°C

Допустимое растягивающие усилие: не более 100 Н

Условия хранения

Допустимая температура хранения: от -20°C до +60°C

Гарантийные условия

Системная гарантия - 25 лет гарантии от производителя при использовании данного кабеля в СКС Cabeus.

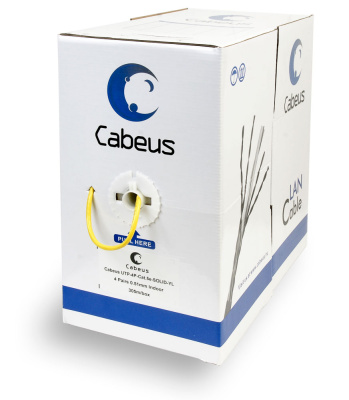

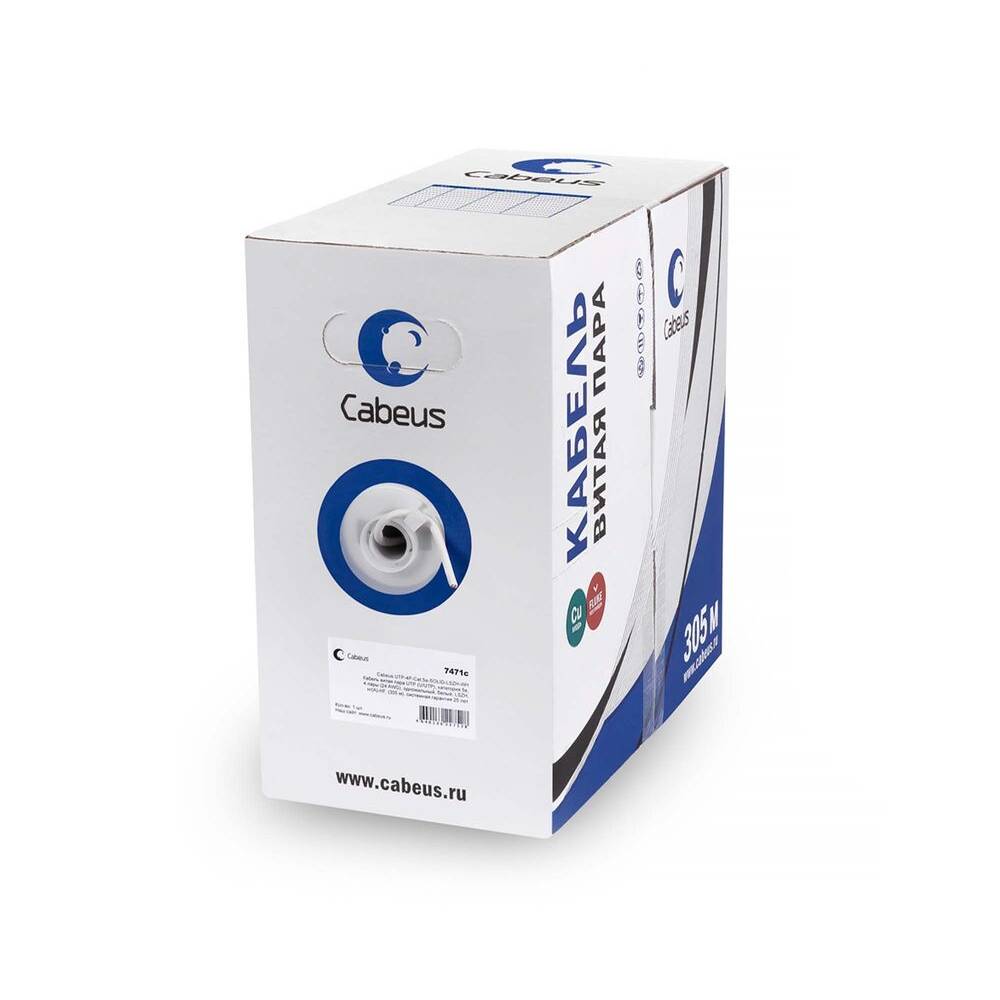

Компонентная гарантия - 15 лет Кабель поставляется в картонной коробке - бухте с маркировкой производителя. Паспортом изделия, гарантийным талоном и другой сопроводительной документацией не комплектуется.

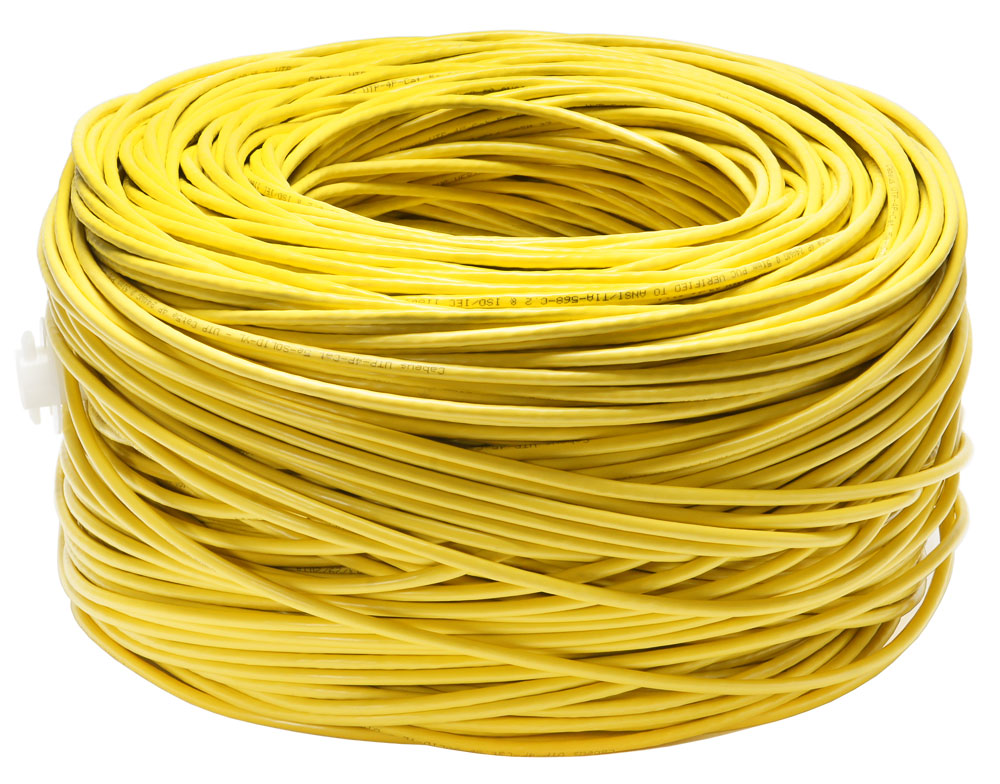

Стандартная длина – 305 метров (1000 футов).
Масса кабеля без упаковки: 9 кг. Масса кабеля с упаковкой: 10 кг. Погонная масса: 29,5 ± 0,5 кг/км
