Cabeus UTP-4P-Cat.5e-SOLID-GY Кабель витая пара UTP (U/UTP), категория 5e, 4 пары (24 AWG), одножильный, PVC нг(А)-LS, серый (305 м)
11 251 ₽/уп
Доступно для заказа (1671)
Доступно для заказа (11)
-+
В корзину
Купить в 1 клик
Описание
Назначение
Кабель Cabeus UTP-4P-Cat.5e-SOLID-GY типа витая пара предназначен для передачи голосового сигнала в телефонных сетях и цифрового сигнала в сетях передачи данных. Применяется для построения кабельных систем для телефонии и компьютерных сетей (Ethernet, Industrial Ethernet, Token Ring, Arcnet). Соединение с оборудованием осуществляется методом прямого оконцевания разъемами – RJ-12, RJ-45, либо через кроссовое оборудование - кросс-панели, патч-панели и др. Витая пара с оболочкой из поливинилхлорида предназначена для создания кабельных магистралей внутри зданий (используется только для внутренней прокладки).

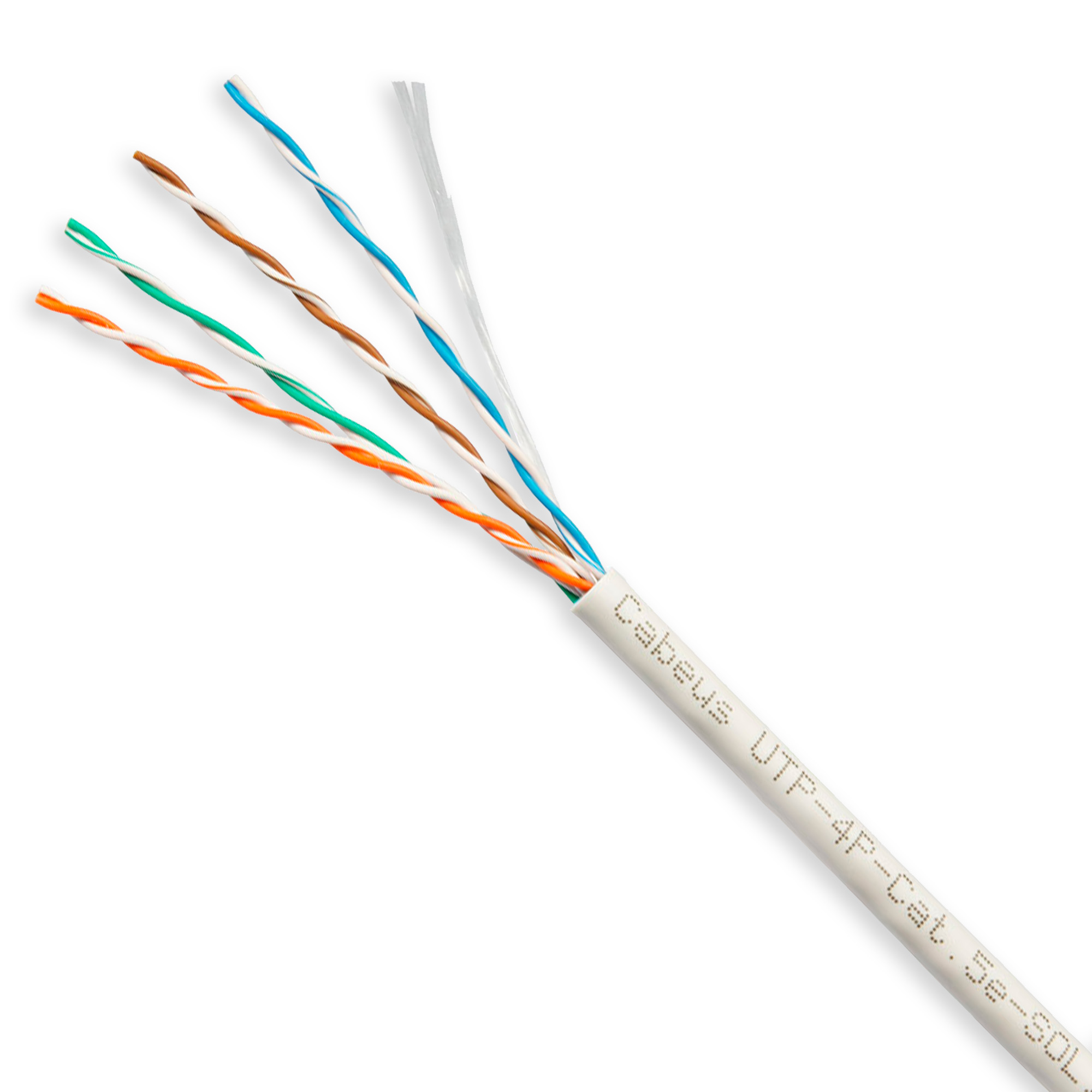

Конструкция
Конструкция кабеля представляет собой 4 витые пары (попарно свитые между собой однопроволочные проводники), объединенные общей оболочкой без экрана. Все пары имеют разный шаг скрутки и цветовую маркировку по стандартам EIA/TIA 568B.2 и ISO/IEC 11801. Внутри общей оболочки кабеля находится капроновая нить - рипкорд (ripcord), она проходит по всей длине кабеля и служит для того, чтобы можно было удобно разорвать оболочку кабеля при зачистке и оконцевании.
Материалы
Проводник (жила) – одножильный (однопроволочный, solid) из электротехнической меди
Изоляция проводников – полиэтилен высокой плотности (HDPE)
Материал оболочки кабеля – поливинилхлорид (ПВХ, PVC)
Физические характеристики
Количество пар - 4 пары
Тип экрана – U/UTP, неэкранированная витая пара. Общий экран - отсутствует, экранирование каждой отдельной пары - отсутствует
Диаметр проводника (жилы) – 0,51±0.01мм (24 AWG)
Диаметр проводника (жилы) в изоляции - 0,9 ± 0,02 мм
Толщина оболочки кабеля - 0,6 ± 0,05 мм
Внешний диаметр кабеля - 5,1 ± 0,2 мм
Цветовая маркировка проводов – оранжевый/бело-оранжевый, зеленый/бело-зеленный, коричневый/бело-коричневый, синий/бело-синий
Цвет оболочки - серый
Электрические характеристики
Полоса пропускания: 100 МГц
Волновое сопротивление: 100 ± 15Ом
Допустимое усилие на растяжение: не более 100 Н
Допустимый радиус изгиба: не менее 10 внешних диаметров кабеля
NVP: 0,67 ± 0,1
Максимальное сопротивление проводника при 20°C - 9.38 Ом/100 м
Дисбаланс сопротивления - 5%
Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц - 330 пФ/100 м
Сопротивление на частоте 0,772-100 МГц - 85-115 Ом
Максимальная рабочая емкость - 5.6 нФ/м
Проба на искру - 2.5 кВ
Частота, МГц | RL, дБ | Затухание, дБ | NEXT, дБ | PSNEXT, дБ | ELFEXT, дБ | PSELFEXT, дБ |
---|---|---|---|---|---|---|
0.772 | - | 1.8 | 67.0 | 64.0 | - | - |
1.0 | 20.0 | 2.0 | 65.3 | 62.3 | 63.8 | 60.8 |
4.0 | 23.0 | 4.0 | 56.3 | 53.3 | 51.7 | 48.7 |
4.0 | 23.0 | 4.0 | 56.3 | 53.3 | 51.7 | 48.7 |
8.0 | 24.5 | 5.8 | 51.8 | 48.8 | 45.7 | 42.7 |
10.0 | 25.0 | 6.5 | 50.3 | 47.3 | 43.8 | 40.8 |
16.0 | 25.0 | 8.2 | 47.3 | 44.3 | 39.7 | 36.7 |
20.0 | 25.0 | 9.3 | 45.8 | 42.8 | 37.7 | 34.7 |
25.0 | 24.3 | 10.4 | 44.3 | 41.3 | 35.8 | 32.8 |
31.25 | 23.6 | 11.7 | 42.9 | 39.9 | 33.9 | 30.9 |
62.5 | 21.5 | 17.0 | 38.4 | 35.4 | 27.8 | 24.8 |
100.0 | 20.1 | 22.0 | 35.3 | 32.3 | 23.8 | 20.8 |
Соответствие стандартам
Категория 5e согласно стандарту ANSI/TIA/EIA-568.С2
Класс D согласно ISO/IEC 11801
Кабель соответствует стандартам ISO/IEC 11801, TIA/EIA-568, EN 50173, ГОСТ Р 54429
Класс пожарной опасности О1.8.2.5.4 согласно ГОСТ 31565-2012
Предел распространения горения при одиночной прокладке – ПРГО 1 по ГОСТ IEC 60332-1-2-2011
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
Поддерживаемые протоколы
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 PassiveУсловия монтажа и эксплуатации
Допустимая температура монтажа: от 0°C до +50°CДопустимая температура эксплуатации: от -20°C до +60°C
Допустимое растягивающие усилие: не более 100 Н
Условия хранения
Допустимая температура хранения: от -20°C до +60°CГарантийные условия
Системная гарантия - 25 лет гарантии от производителя при использовании данного кабеля в СКС Cabeus.Компонентная гарантия - 15 лет
Комплект поставки
Стандартная длина – 305 метров (1000 футов).
Масса кабеля без упаковки: 9 кг. Масса кабеля с упаковкой: 10 кг. Погонная масса: 29,5 ± 0,5 кг/км
Другие варианты исполнения
Доступны 8 цветовых решений: синий, красный, оранжевый, белый, желтый, черный, зеленый, серый; два варианта исполнения оболочки - PVC и LSZH
Характеристики
Основные характеристики
Категория | 5e |
Соответствие стандартам | ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 |
Среда эксплуатации | для внутренней прокладки |
Толщина проводника | 24 AWG |
Экран | U/UTP |
Эксплуатационные характеристики
Рабочее напряжение | не более 50 В |
Радиус изгиба в процессе эксплуатации | не менее 8 внешних диаметров |
Растягивающее усилие | до 110 Н |
Температура монтажа | 0 °С ... +50 °С |
Температура эксплуатации | -20 °С ... +60 °С |
Электрическая прочность диэлектрика | 2,5 кВ/1 мин. |
Габариты и вес
Вес нетто, кг | 10 |
Диаметр проводника в изоляции | 0,88 ± 0,05 мм |
Наружный диаметр кабеля | 5.0 ± 0.4 мм |
Объем, м3 | 0.03 |
Расчетная масса | 10 ± 0,5кг |
Стандартная длина | 305 м |
Толщина оболочки | 0,50 ± 0,05мм |
Материалы и цвет
Внешняя оболочка | PVC |
Материал проводника | медь |
Цвет | серый |
Конструкция
Витые пары | 4 |
Изоляция | полиэтилен высокой плотности (HDPE) |
Количество и диаметр проволок проводника | 0,50 ± 0,01 мм |
Проводник (конструкция) | одножильный (solid) |
Комплектация и способ поставки

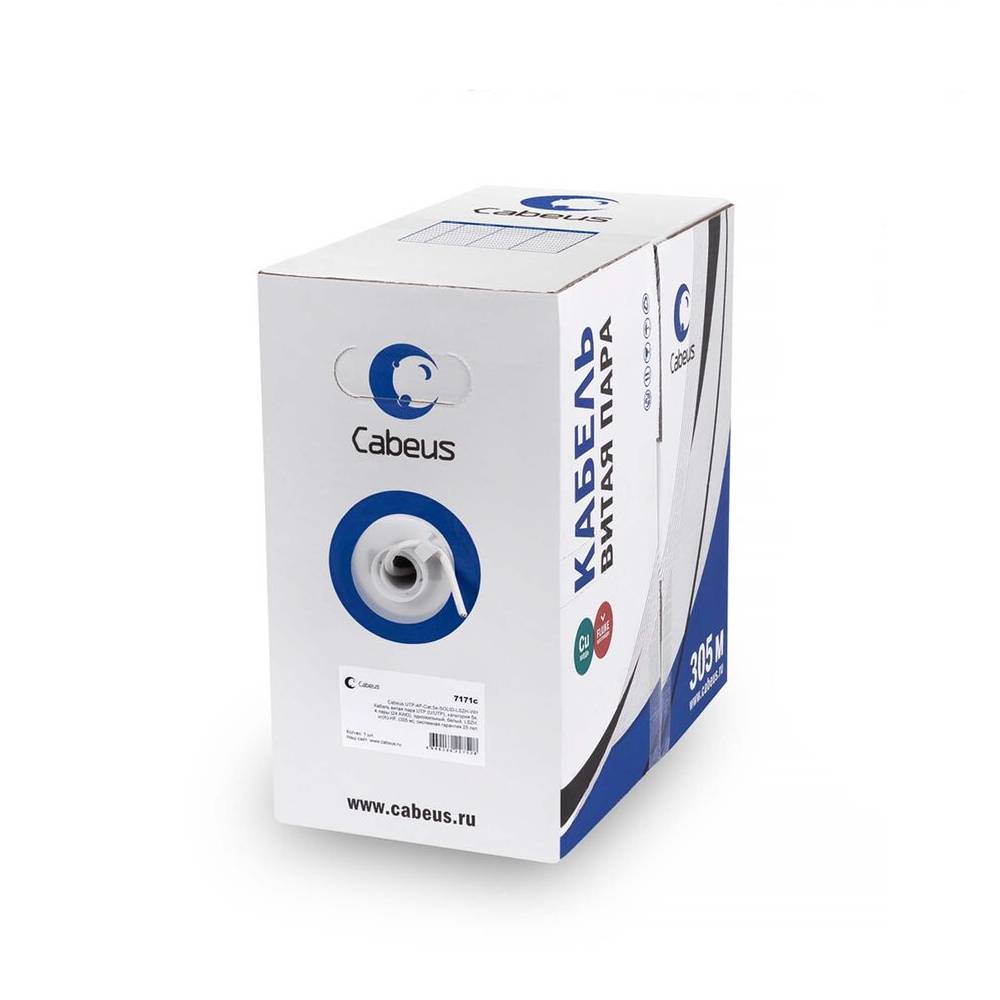

Вариант хранения | бухта (картонная коробка) |
Дополнительные характеристики
Гарантия | 15 лет / 25 лет системная |
Количество в упаковке | 305 |
Модель | UTP-4P-Cat.5e-SOLID-GY |
Производитель | Cabeus |
Страна производства | Китай |
