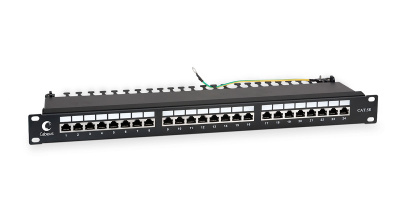

Cabeus PL-24-Cat.5e-SH-Dual IDC Патч-панель 19"(1U), 24 порта RJ-45 полностью экранированная, категория 5e, Dual IDC

Назначение

Патч-панели предназначены для коммутации магистральных линий с активным сетевым оборудованием. Ключевой особенностью является возможность быстрой коммутации кабелей между активным сетевым оборудованием и рабочими местами (станционной и абонентской частями), легкость упорядочения кабелей, простота маркировки линий. Применяются в стойках и телекоммуникационных шкафах. Для каждой линии выделяется отдельный порт патч-панели.

Патч-панель представляет собой блок розеток RJ-45 с лицевой стороны и соответствующее количество портов с контактами IDC (Insulator Displacement Connector, разъем со смещением изоляции) для фиксированной заделки кабеля с тыльной стороны.

Розетки и контакты портов соединены между собой электрически. Коммутационная панель относится к пассивному сетевому оборудованию и является одним из основных компонентом гарантийных систем. Для коммутации портов необходимы экранированные патч-корды с разъемами RJ-45.

Конструкция и материалы

Металлический корпус панели изготовлен из холоднокатаной стали толщиной 1.6 мм с покрытием порошковой краской RAL9005.
Корпус модуля RJ-45 - АБС-пластик, соответствует стандарту UL94-V0 (при возгорании происходит самозатухание в течение 10 секунд на вертикально установленном образце, допускается образование капель из негорящих частиц).
Каждый порт закрыт стальным кожухом-экраном для защиты от лектромагнитных помех.
Модули RJ-45 устанавливаются на печатную плату, метод соединения - пайка.
Контакты модулей RJ-45 выполнены из фосфористой бронзы с позолотой (1.27 мкм).
Порты патч-панели имеют цифровую маркировку, а также дополнительные пустые площадки для пометок, необходимых при коммутации.
Разъемы IDC - поликарбонат, соответствует стандарту UL94-V0 (при возгорании происходит самозатухание в течение 10 секунд на вертикально установленном образце; допускается образование капель из негорящих частиц). Разъемы IDC устанавливаются на печатную плату, метод соединения - пайка.
Печатная плата - двухслойный фольгированный стеклотекстолит FR-4 толщиной 1.6 мм.

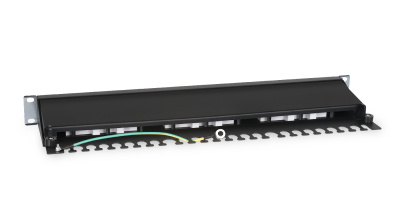

Для замкнутого контура экрана IDC разъемы закрываются стальной крышкой. Крышка панели изготовлена из холоднокатаной стали толщиной 1.6 мм с покрытием порошковой краской RAL9005. Крышка фиксируется на панели с помощью специальных зажимов. На крышке имеется точка заземления, от которой отходит заземляющий провод. Для заземления панели необходимо подсоединить данный провод к общему экрану шкафа или стойки.

Электрические характеристики

Максимальная сила тока: 1.5A
Напряжение: 150В
Контактное сопротивление: 20мОм
Сопротивление изоляции: 500МОм
Напряжение диэлектрика: 1000В переменный ток RMS, 60Гц/1 мин

Условия эксплуатации

В закрытых помещениях при t° от -10°С до +60°C, относительной влажности до 95% при температуре +25°C.
Усилие удержания разъема: 50 Н/1 мин
Количество подключений: ≤ 750 циклов (гарантированное число циклов коммутации, в течение которых изменение характеристик не превысит регламентных значений)
Не предназначено для эксплуатации во взрывоопасных и пожароопасных зонах.
Патч-панель совместима с 19-дюймовыми шкафами и стойками любых производителей - крепежное расстояние 482.5 мм.

Особенности

Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с T568B и T568A.

В патч-панеле используются IDC модули с ножами Dual IDC, поэтому для заделки кабеля в патч-панель может быть использован инструмент с ножами как типа Krone, так и 110 типа. Рекомендуемый инструмент - Cabeus HT-3240 и нож Cabeus HT-14TA.

Комплект поставки

Патч-панель поставляется в индивидуальной упаковке из многослойного гофрированного картона.

Патч-панель имеет встроенный задний организатор для фиксации кабелей и дополнительный фиксатор экрана кабеля.

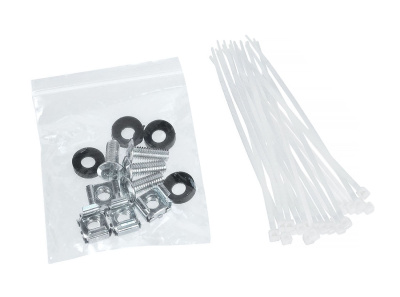

Комплект крепежа.

Пример монтажа

Для правильной организации коммутационных кабелей внутри шкафа и предотвращения изломов необходимо использовать кабельные организаторы, например Cabeus JB07-1U-GY или Cabeus JB08-1U-GY.
