Cabeus PL-48-Cat.5e-Dual IDC Патч-панель 19" (2U), 48 портов RJ-45, категория 5e, Dual IDC, с задним кабельным организатором

Назначение

Патч-панели предназначены для коммутации магистральных линий с активным сетевым оборудованием. Ключевой особенностью является возможность быстрой коммутации кабелей между активным сетевым оборудованием и рабочими местами (станционной и абонентской частями), легкость упорядочения кабелей, простота маркировки линий. Применяются в стойках и телекоммуникационных шкафах. Для каждой линии выделяется отдельный порт патч-панели.
Патч-панель представляет собой блок розеток RJ-45 с лицевой стороны и соответствующее количество портов с контактами IDC (Insulator Displacement Connector, разъем со смещением изоляции) для фиксированной заделки кабеля с тыльной стороны.
Розетки и контакты портов соединены между собой электрически. Коммутационная панель относится к пассивному сетевому оборудованию и является одним из основных компонентом гарантийных систем. Для коммутации портов необходимы патч-корды с разъемами RJ-45.

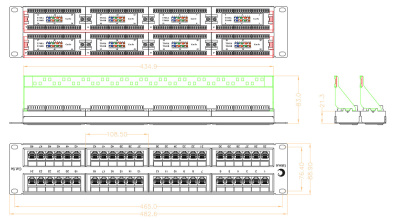

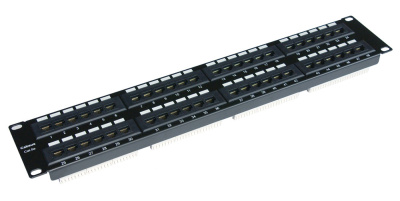

48 портов RJ-45 размещены на 2U. Металлический корпус панели изготовлен из холоднокатаной стали толщиной 1.6 мм. Корпус модуля RJ-45 - АБС-пластик, соответствует стандарту UL94-V0 (при возгорании происходит самозатухание в течение 10 секунд на вертикально установленном образце, допускается образование капель из негорящих частиц).

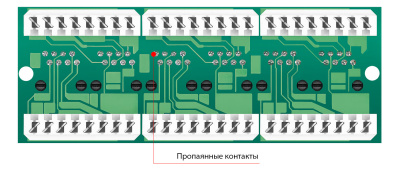

Модули RJ-45 устанавливаются на печатную плату, метод соединения - пайка. Контакты модулей RJ-45 выполнены из фосфористой бронзы с позолотой (1.27 мкм). Порты патч-панели имеют цифровую маркировку, а также дополнительные пустые площадки для пометок, необходимых при коммутации.




Разъемы IDC - поликарбонат, соответствует стандарту UL94-V0 (при возгорании происходит самозатухание в течение 10 секунд на вертикально установленном образце; допускается образование капель из негорящих частиц). Разъемы IDC устанавливаются на печатную плату, метод соединения - пайка. Печатная плата - двухслойный фольгированный стеклотекстолит FR-4 толщиной 1.6 мм.

Особенности

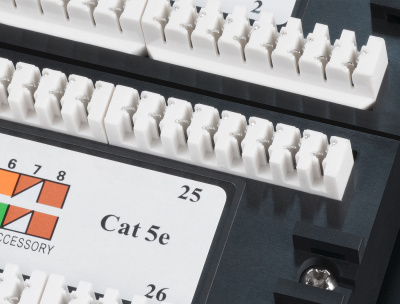

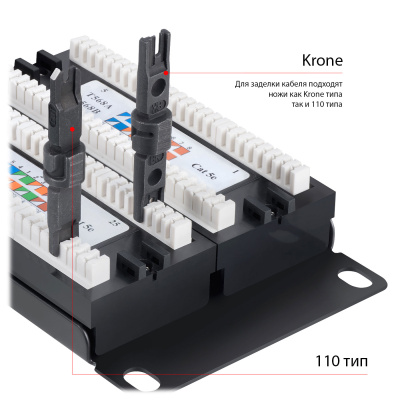

В патч-панеле используются IDC модули с ножами Dual IDC, поэтому для заделки кабеля в патч-панель может быть использован инструмент с ножами как типа Krone, так и 110 типа. Рекомендуемый инструмент - Cabeus HT-3240 и нож Cabeus HT-14TA.

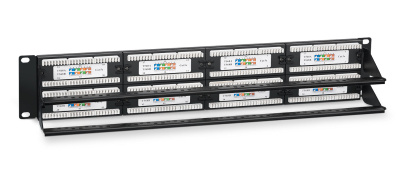

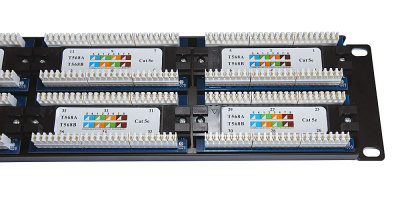

Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с T568B и T568A.

Комплект поставки

Патч-панель поставляется в индивидуальной упаковке из многослойного гофрированного картона.

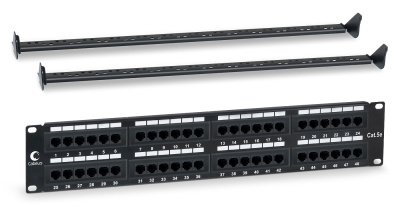

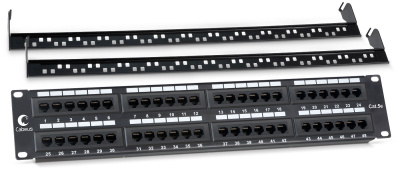

В комплекте - два съемных задних кабельных организатора для фиксации кабелей.

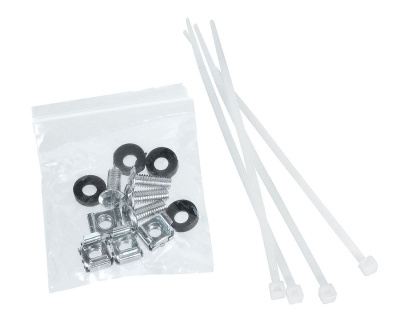

Комплект крепежа.

Пример монтажа
