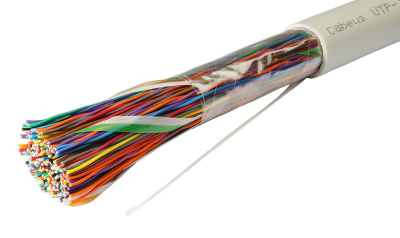

Cabeus UTP-50P-Cat.3-IN Кабель витая пара UTP (U/UTP), категория 3, 50 пар (24 AWG), одножильный (solid), PVC нг(А)-LS
Код товара:5684
Артикул:7282c
579.70 ₽/м
Доступно для заказа (1622)
-+
В корзину
Купить в 1 клик
Описание
Назначение и конструкция
Многопарный кабель категории 3 симметричной парной скрутки предназначен для передачи сигналов с частотой до 16 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внутренних магистралей. Состоит из 50 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,47 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется на фанерных барабанах и отрезается по метрам.
Поддерживаемые приложения: 10 Мбит/с Ethernet (10BASE-T), 100 Мбит/с Ethernet (100BASE-T4), ATM-155 Мбит/с, 100VG-AnyLAN, 4 Мбит/с Token Ring, PBX, ISDN, другие приложения кабельных систем категории 3.
Схема строения кабеля
Основные параметры
Частотные характеристики
Многопарный кабель категории 3 симметричной парной скрутки предназначен для передачи сигналов с частотой до 16 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внутренних магистралей. Состоит из 50 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,47 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется на фанерных барабанах и отрезается по метрам.
Поддерживаемые приложения: 10 Мбит/с Ethernet (10BASE-T), 100 Мбит/с Ethernet (100BASE-T4), ATM-155 Мбит/с, 100VG-AnyLAN, 4 Мбит/с Token Ring, PBX, ISDN, другие приложения кабельных систем категории 3.

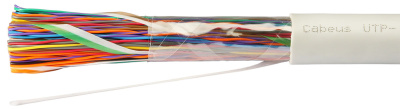

Схема строения кабеля
 |
1. внешняя оболочка 2. защитная пленка 3. Rip-cord(разрывная нить) 4. медный проводник 5. изоляция проводника |
Основные параметры
| Параметр | Значение |
|---|---|
| Категория | 3 |
| Число пар | 50 |
| Тип | U/UTP |
| Диаметр проводника | 0,47 ± 0,01мм (24 AWG) |
| Проводник (жила) | одножильный, электротехническая медь |
| Материал оболочки кабеля | поливинилхлорид (PVC) |
| Цвет | серый |
| Применение | внутренняя прокладка |
| Масса | 230,0 ± 0,5кг/км |
| Упаковка | фанерный барабан |
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ |
|---|---|---|---|
| 1,00 | 12,0 | 2,6 | 41,3 |
| 4,0 | 12,0 | 5,6 | 32,3 |
| 8,0 | 12,0 | 8,5 | 27,8 |
| 10,0 | 12,0 | 9,7 | 26,3 |
| 16,0 | 10,0 | 13,1 | 23,3 |
Характеристики
Основные характеристики
Категория | 3 |
Соответствие стандартам | ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 |
Среда эксплуатации | для внутренней прокладки |
Толщина проводника | 24 AWG |
Экран | U/UTP |
Эксплуатационные характеристики
Рабочее напряжение | не более 50 В |
Радиус изгиба в процессе эксплуатации | не менее 10 внешних диаметров |
Растягивающее усилие | не более 500 Н |
Температура монтажа | 0 °С ... +50 °С |
Температура эксплуатации | -20 °С ... +60 °С |
Электрическая прочность диэлектрика | 2,5 кВ/1 мин. |
Габариты и вес
Вес нетто, кг | 0.23 |
Диаметр проводника в изоляции | 0,90 ± 0,05 мм |
Наружный диаметр кабеля | 15.0 ± 0.4 мм |
Расчетная масса | 230,0 ± 0,5кг/км |
Стандартная длина | нет данных |
Толщина оболочки | 1,1 ± 0,05мм |
Материалы и цвет
Внешняя оболочка | PVC |
Материал проводника | медь |
Цвет | серый |
Конструкция
Витые пары | 50 |
Изоляция | полиэтилен высокой плотности (HDPE) |
Количество и диаметр проволок проводника | 0,47 ± 0,01 мм |
Проводник (конструкция) | одножильный (solid) |
Комплектация и способ поставки
Вариант хранения | фанерный барабан |
Дополнительные характеристики
Гарантия | 15 лет |
Модель | UTP-50P-Cat.3-IN |
Производитель | Cabeus |
Сертификаты номенклатуры | Пожарный сертификат №ССБК CN.ПБ09.Н000710 с 12.10.2016 по 11.10.2021, Сертификат соответствия №RU C-CN.МЛ66.В.02843 с 31.10.2016 по 30.10.2021 |
Страна производства | Китай |
