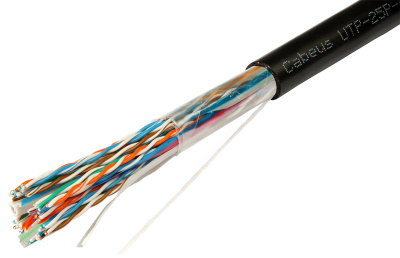

Cabeus UTP-25P-Cat.5-OUT Кабель витая пара UTP (U/UTP), категория 5, 25 пар (24 AWG), одножильный (solid), для внешней прокладки, UV PE

Назначение и конструкция

Многопарный кабель категории 5 симметричной парной скрутки предназначен для передачи сигналов с частотой до 100 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внешних магистралей. Состоит из 25 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки вне зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из полиэтилена, стойкого к УФ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется на фанерных барабанах и отрезается по метрам.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T2, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.



Схема строения кабеля

1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. защитная пленка 4. оболочка центральной пары 5. медный проводник

Основные параметры

Параметр	Значение
Категория	5
Число пар	25
Тип	U/UTP
Диаметр проводника	0,50 ± 0,005мм (24 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	полиэтилен (PЕ)
Цвет	черный
Применение	внешняя прокладка
Масса	160,0 ± 0,5кг/км
Упаковка	фанерный барабан

Частотные характеристики

Частота, МГц	RL, дБ	IL, дБ/100м	NEXT, дБ	PS NEXT, дБ	ACR-F, дБ	PS ACR-F, дБ
1.0	20.0	2.0	65.3	62.3	63.8	60.8
4.0	23.0	4.0	56.3	53.3	51.7	48.7
8.0	24.5	5.8	51.8	48.8	45.7	42.7
10.0	25.0	6.5	50.3	47.3	43.8	40.8
16.0	25.0	8.2	47.3	44.3	39.7	36.7
20.0	25.0	9.3	45.8	42.8	37.7	34.7
25.0	24.3	10.4	44.3	41.3	35.8	32.8
31.25	23.6	11.7	42.9	39.9	33.9	30.9
62.5	21.5	17.0	38.4	35.4	27.8	24.8
100.0	20.1	22.0	35.3	32.3	23.8	20.8
