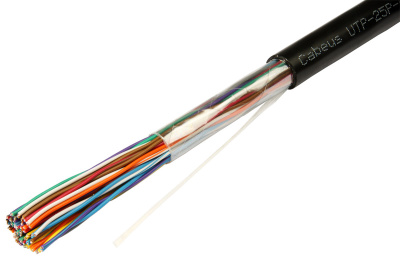

Cabeus UTP-25P-Cat.3-OUT Кабель витая пара UTP (U/UTP), категория 3, 25 пар (24 AWG), одножильный (solid), для внешней прокладки, UV PE
Код товара:
5413
Артикул:
7280c
333.30 ₽/м
Товар отсутствует на доступных складах
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Назначение и конструкция
Многопарный кабель категории 3 симметричной парной скрутки предназначен для передачи сигналов с частотой до 16 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внешних магистралей. Состоит из 25 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки вне зданий. Диаметр проводников составляет 0,47 мм (24 AWG). Внешняя оболочка выполнена из полиэтилена, стойкого к УФ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется на фанерных барабанах и отрезается по метрам.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T2, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Схема строения кабеля
Основные параметры
Частотные характеристики
Многопарный кабель категории 3 симметричной парной скрутки предназначен для передачи сигналов с частотой до 16 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внешних магистралей. Состоит из 25 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки вне зданий. Диаметр проводников составляет 0,47 мм (24 AWG). Внешняя оболочка выполнена из полиэтилена, стойкого к УФ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется на фанерных барабанах и отрезается по метрам.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T2, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Схема строения кабеля
 |
1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. защитная пленка 4. медный проводник 5. изоляция проводника |
Основные параметры
| Параметр | Значение |
|---|---|
| Категория | 3 |
| Число пар | 25 |
| Тип | U/UTP |
| Диаметр проводника | 0,47 ± 0,01мм (24 AWG) |
| Проводник (жила) | одножильный, электротехническая медь |
| Материал оболочки кабеля | полиэтилен (PЕ) |
| Цвет | черный |
| Применение | внешняя прокладка |
| Масса | 140,0 ± 0,5кг/км |
| Упаковка | фанерный барабан |
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ |
|---|---|---|---|
| 1,00 | 12,0 | 2,6 | 41,3 |
| 4,0 | 12,0 | 5,6 | 32,3 |
| 8,0 | 12,0 | 8,5 | 27,8 |
| 10,0 | 12,0 | 9,7 | 26,3 |
| 16,0 | 10,0 | 13,1 | 23,3 |
Характеристики
Основные характеристики
Категория | 3 |
Среда эксплуатации | для внешней прокладки |
Толщина проводника | 24 AWG |
Экран | U/UTP |
Эксплуатационные характеристики
Рабочее напряжение | не более 50 В |
Радиус изгиба в процессе эксплуатации | не менее 10 внешних диаметров |
Растягивающее усилие | до 110 Н |
Температура монтажа | -10 °С ... +50 °С |
Температура эксплуатации | -40 °С ... +60 °С |
Электрическая прочность диэлектрика | 2,5 кВ/1 мин. |
Габариты и вес
Вес нетто, кг | 0.14 |
Диаметр проводника в изоляции | 0,90 ± 0,05 мм |
Наружный диаметр кабеля | 12.0 ± 0.4 мм |
Расчетная масса | 140,0 ± 0,5кг/км |
Стандартная длина | нет данных |
Толщина оболочки | 1,0 ± 0,05мм |
Материалы и цвет
Внешняя оболочка | PE |
Материал проводника | медь |
Цвет | черный |
Конструкция
Витые пары | 25 |
Изоляция | полиэтилен высокой плотности (HDPE) |
Количество и диаметр проволок проводника | 0,47 ± 0,01 мм |
Проводник (конструкция) | одножильный (solid) |
Комплектация и способ поставки
Вариант хранения | фанерный барабан |
Дополнительные характеристики
Гарантия | 15 лет |
Модель | UTP-25P-Cat.3-OUT |
Производитель | Cabeus |
Сертификаты номенклатуры | Сертификат соответствия №RU C-CN.МЛ66.В.02843 с 31.10.2016 по 30.10.2021 |
Страна производства | Китай |
