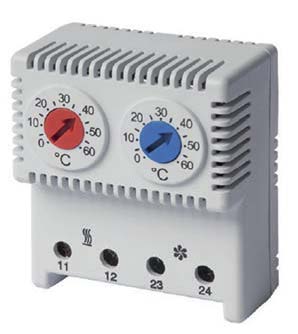

Термостат универсальный DKC R5THRV13 с диапазоном температур для нормально закрытого контакта -10...+50°C; для нормально открытого контакта +20...+80°C используется для одновременного подключения вентиляторов (или других охлаждающих устройств) и обогревателей.

Ручные регуляторы температуры - синего цвета (разомкнутый контур) и красного цвета (замкнутый контур).
Отрезок DIN-рейки для крепления термостата не входит в комплект поставки.

Термостат (или термореле) - это устройство, которое может размыкать или замыкать электрические контакты при повышении или понижении температуры окружающего воздуха до определенного фиксированного или заданного значения. Термостат может включать или отключать подключенные к нему устройства при достижении заданного порога температуры или при понижении температуры ниже установленной. Чаще всего термостат используется для контроля за поддержанием заданного диапазона температур в ограниченном пространстве.
Используется в автомобилях и в огромном количестве бытовых и промышленных приборов, таких как

•  холодильники,
•  тепловые камеры,
•  кондиционеры,
•  обогреватели и т.д.

Подключение

Схема подключения термостата очень проста.
Термостат всегда устанавливается в разрыв питающего кабеля, и именно от него зависит, когда будет включено устройство охлаждения или обогрева. Положение при эксплуатации - абсолютно любое, ориентация не имеет никакого значения.

В дополнительном электропитании не нуждается: принцип работы термостата основан на свойстве деформации биметаллической пластины, которая при установленной температуре обеспечивает замыкание или размыкание контактов.
Сама пластина, как правило, размещена внутри корпуса термостата. Иногда термостаты комплектуются выносными датчиками контроля температуры.
Настройка температуры срабатывания термостата осуществляется в диапазоне от 0°C до +60°C. Также существуют нерегулируемые термостаты, с предустановленной температурой и неизменямым порогом срабатывания.

Типы термостатов

Существует несколько типов термостатов, и принцип их работы понятен из названия.

1. Нормально разомкнутый,

он же Н.О. (нормально открытый) или NO (normal open), используется для охлаждения.
В нормальном состоянии контакты такого термостата разомкнуты. При достижении определенной температуры, установленной пользователем (например, 30°C), контакты замыкаются, и охлаждающее устройство (вентилятор или кондиционер), подключенное к термостату, начинает работать.
При падении температуры ниже 30°C термостат переходит в нормальное состояние: контакты размыкаются, и устройство, подключенное к термостату, перестает работать. Если температура снова повысится - термостат сработает и опять включит устройство охлаждения.
Если мощность охлаждающего устройства выбрана неправильно, и температура не может опуститься ниже заданного порога - устройство будет работать постоянно, например, в летний период.
Нормально разомкнутые термостаты обычно имеют синюю (голубую) маркировку регулятора температуры.

2. Нормально замкнутый,

он же Н.З. (нормально закрытый) или NС (normal close), используется для обогрева.
В нормальном состоянии контакты такого термостата замкнуты. Нагреватель, за работу которого отвечает термостат, работает, пока температура окружающей среды ниже установленной на термостате. Когда температура поднимается выше заданной в настройке термостата, его контакты размыкаются, и подключенное к нему устройство прекращает работать.
Ручной регулятор температуры у нормально замкнутого термостата, как правило, красного цвета.

3. Универсальный.

В корпусе одного термостата объединены два типа контактов - как у нормально замкнутого и как у нормально разомкнутого термостата. К универсальному термостату одновременно и независимо друг от друга подключаются и устройство охлаждения, и нагревательное устройство.
На корпусе расположены два регулятора для раздельной регулировки температур для каждого устройства - красный и синий (голубой).

Как выбрать термостат?

При выборе термостата необходимо обратить внимание на несколько важных моментов:

1. Тип крепления.

Термостат может крепиться на винтах или на DIN-рейку. При монтаже на DIN-рейку не забудьте проверить, есть ли в комплекте отрезок DIN-рейки или кронштейн.

2. Срок службы термостата.

Должен быть не менее 100.000 циклов переключения.

3. Гистерезис (в переводе с греческого — отстающий).

Гистерезисом называется значение показателя, при котором сигнал меняется на противоположный. Иногда гистерезисом называют эффект, при котором переключение на противоположный сигнал осуществляется с некоторой задержкой по величине влияния. Например, при достижении нормы температуры и последующем превышении этой нормы сигнал изменится не сразу, а по достижению той самой величины гистерезиса.
Пример: Термостат настроен на 25°C с гистерезисом 2°C.
Предположим, что температура в помещении 20°C. Когда температура достигнет 27°C, термостат перейдет в положение отключения. После этого температура помещения начнет падать. Когда температура достигнет 23°C, термостат включится снова.
У хороших термостатов гистерезис можно настраивать.

4. Максимальная коммутационная способность.

В скобках указывают предельный ток коммутации при индукционной нагрузке. Например, AC 250 В, 10(2) A.

5. Максимальный пусковой ток.

Например, 16 A (AC, 10 сек.).

6. Сечение монтажного провода для подключения.

Например:
•  жёсткий одножильный провод - 2,5 мм²;
•  многожильный в наконечнике - 1,5 мм².
