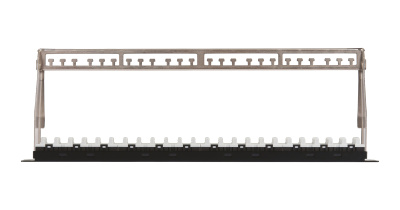

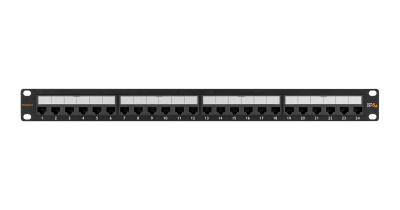

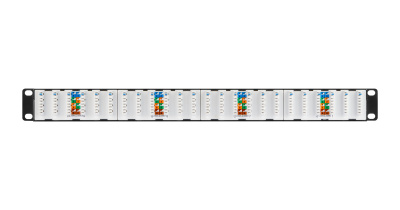

NIKOMAX NMC-RP24UA2-1U-BK Коммутационная панель NIKOMAX 19", 1U, 24 порта, Кат.6a (Класс Ea), 500МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная
![3415_nmc](https://236408.selcdn.ru/backups/resize_cache/14658301/bb66f2dc372a99c041631ea35dd79b04/iblock/9ef/9eff6816a028e91c407481db0630a0df/d8e26928_e001_11ec_bcce_fe6aa836bf1d_dced57dd_63e6_11ed_bd6e_fe6aa836bf1d.jpg "NIKOMAX NMC-RP24UA2-1U-BK Коммутационная панель NIKOMAX 19", 1U, 24 порта, Кат.6a (Класс Ea), 500МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная")
![3417_nmc2](https://236408.selcdn.ru/backups/resize_cache/14658302/bb66f2dc372a99c041631ea35dd79b04/iblock/46f/46f75771c1afd36574e39f3681155766/d8e26928_e001_11ec_bcce_fe6aa836bf1d_dced57db_63e6_11ed_bd6e_fe6aa836bf1d.jpg "NIKOMAX NMC-RP24UA2-1U-BK Коммутационная панель NIKOMAX 19", 1U, 24 порта, Кат.6a (Класс Ea), 500МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная")
![3416_nmc-rp](https://236408.selcdn.ru/backups/resize_cache/14658303/bb66f2dc372a99c041631ea35dd79b04/iblock/e6d/e6d05615d678709207e76acd5796a3fc/d8e26928_e001_11ec_bcce_fe6aa836bf1d_dced57dc_63e6_11ed_bd6e_fe6aa836bf1d.jpg "NIKOMAX NMC-RP24UA2-1U-BK Коммутационная панель NIKOMAX 19", 1U, 24 порта, Кат.6a (Класс Ea), 500МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная")
Код товара:255602
Артикул:NMC-RP24UA2-1U-BK
13 538 ₽/шт
Доступно для заказа (1)
Доступно для заказа (1)
-+
В корзину
Купить в 1 клик
Описание
Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Неэкранированные патч-панели NIKOMAX выполнены в черном цвете и предназначены для монтажа в 19” шкаф или стойку.
Панели NMC-RP24UE2-1U-BK (кат.6) имеют стандартную высоту в 1U и вмещает 24 порта RJ45/8P8C. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568 А и B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей.
Ключевые особенности
- IDC контакты совместимы с вилками 110 типа и инструментом NMC-315DR с насадкой для одновременной заделки 4-х пар
- Все порты пронумерованы. Предусмотрены дополнительные площадки для маркировки с удобными откидными крышками
- Специальный дизайн контактов минимизирует перекрестные наводки
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
Базовая комплектация
| Состав комплекта | Количество |
|---|---|
| Патч-панель | 1 шт. |
| Инструкция по монтажу | 1 шт. |
| Комплект стяжек | 24 шт. |
| Винт-Шайба-Гайка | 4 шт. |
| Кабельный органайзер | 1 шт. |
Технические характеристики
| Наименование | Значение |
|---|---|
| Категория | 6 |
| Полоса пропускания | 250 МГц |
| Исполнение | неэкранированное |
| Количество портов | 24 |
| Высота | 1U |
| Тип разъемов | RJ45/8P8C |
| Материал контактов в разъеме | фосфористая бронза |
| Материал покрытия контактов в разъеме | золото (50 мкд) поверх никеля (~100 мкд) |
| Количество циклов переподключения шнуров | не менее 750 |
| Тип IDC контактов | 110/KRONE |
| Способ заделки кабеля | горизонтальный |
| Схема разводкиа | T568A/B |
| Допустимый диаметр проводников | ~24-22 AWG (0.50-0.65 мм) |
| Материал IDC контактов | фосфористая бронза |
| Материал покрытия IDC контактов | олово (100 мкд) |
| Монтаж | шкаф или стойка 19" |
| Глубина в стойке, без/с органайзером, мм | 30/80 |
| Материал несущей конструкции | сталь 1.5 мм |
| Цвет | черный |
| Сопротивление изоляции | не менее 500 МОм (при постоянном напряжении 100В) |
| Предельно выдерживаемая нагрузка | 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление разъемов | не более 20 мкОм |
| Контактное сопротивление IDC | не более 2.5 мкОм |
| Диапазоны температур | хранение от -40 до +70°C эксплуатация от -10 до +60°C |
| Упаковка | индивидуальная - картонная коробка |
| Габариты, мм | 510х80х60 |
| Масса, кг | 0.600 |
| Гарантия | 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX |
Соответствие стандартам
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Поддерживаемые приложения
- 10BASE-T
- 100BASE-TX
- 100BASE-T4
- 1000BASE-T
- 10G-BASE-T (55M for Cat. 6)
- ATM-25
- ATM-51
- ATM-155
- 100VG-AnyLan
- TR-4
- TR-16 Active
- TR-16 Passive
Характеристики
Основные характеристики
Категория | 6a |
Количество портов | 24 |
Экран | неэкранированная |
Габариты и вес
Вес брутто, кг | 0.6 |
Габариты упаковки | 510x80x60 мм |
Монтажная высота | 1U |
Объем, м3 | 0.00245 |
Материалы и цвет
Цвет | черный |
Конструкция
Задний кабельный организатор | есть |
Метод заделки контактов IDC | Dual (110/Krone) |
Схема разводки проводников согласно ANSI/TIA/EIA-568-B | T568A/B |
Тип портов | 8P8C |
Дополнительные характеристики
Гарантия | 5 лет расширенная / 25 лет системная |
Количество в упаковке | 1 |
Модель | NMC-RP24UA2-1U-BK |
Производитель | NIKOMAX |
Страна производства | Тайвань |
