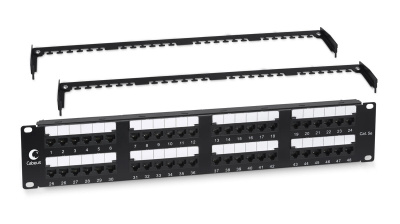

Cabeus PL2-48-Cat.5e-Dual IDC Патч-панель 19" (2U), 48 портов RJ-45, категория 5e, Dual IDC, с задним кабельным организатором

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.

Неэкранированная патч-панель Cabeus PL2-48-Cat.5e-Dual IDC выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е.

С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки.

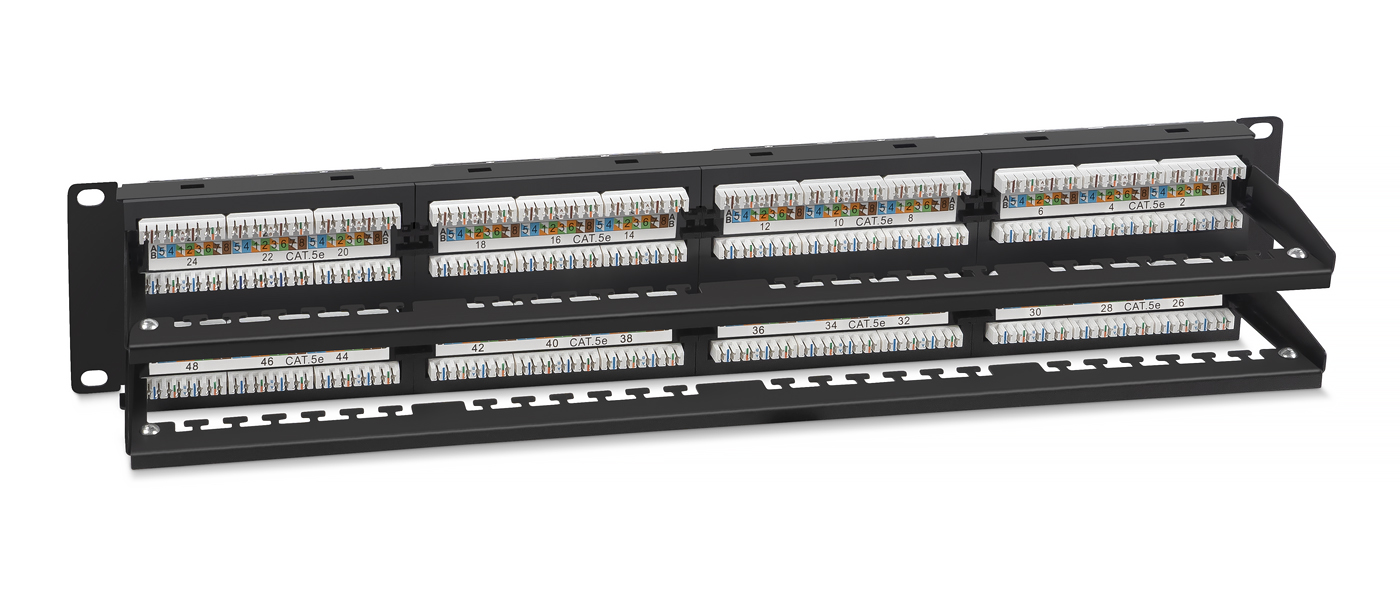

С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone.

Комплект поставки

В комплект патч-панели входит съемный задний организатор для фиксации кабелей.

• патч-панель – 1 шт.
• задний кабельный организатор – 2 шт.
• стяжка нейлоновая – 8 шт.
• комплект крепежа (винт, шайба, гайка М6) – 4 шт.
• упаковка: индивидуальная картонная коробка: 100 мм х 510 мм х 60 мм (ВхШхГ)

Описание

Эксплуатация

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от -10 до +60

Материалы

• Корпус: сталь 1.6 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1.6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1.27 мкм поверх 2.54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2.54 мкм сплавом олова
• Организатор: сталь 1.6 мм

Особенности конструкции

• Цифровая маркировка портов с лицевой стороны панели
• Дополнительные площадки для маркировки с лицевой стороны
• Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с Т568В и Т568А

Поддерживаемые приложения

• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
