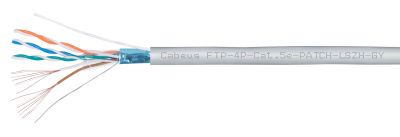

Cabeus FTP-4P-Cat.5e-PATCH-LSZH-GY Кабель витая пара FTP (F/UTP), категория 5e, 4 пары, 7x0.16 мм (26 AWG), многожильный (patсh), серый, LSZH, нг(А)-HF, (305 м)
Код товара:
248483
Артикул:
9979c
20 344.50 ₽/шт
Доступно для заказа (160)
-+
В корзину
Купить в 1 клик
Описание
Назначение и конструкция
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для изготовления коммутационных шнуров (патч-кордов). Диаметр проводников составляет 26 AWG, каждый проводник состоит из 7 медных жил, конструкция 7х0,16 мм. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

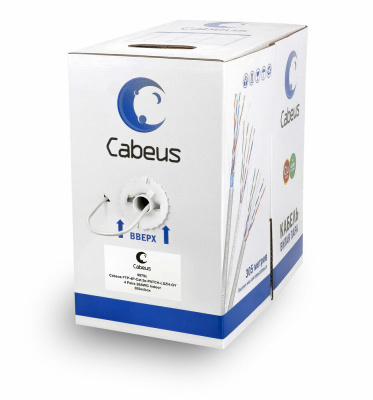

Кабель поставляется в картонной коробке.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Схема строения кабеля
Основные параметры
Частотные характеристики
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для изготовления коммутационных шнуров (патч-кордов). Диаметр проводников составляет 26 AWG, каждый проводник состоит из 7 медных жил, конструкция 7х0,16 мм. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется в картонной коробке.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Схема строения кабеля
 |
1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. экран из полиэфирной алюминиевой фольги 4. дренажный проводник 5. защитная пленка 6. медный проводник 7. изоляция проводника |
Основные параметры
| Параметр | Значение |
|---|---|
| Напряжение | не более 50 В |
| Категория | 5e |
| Число пар | 4 |
| Тип | F/UTP |
| Диаметр проводника | 7х0,16 ± 0.008мм (26 AWG) |
| Проводник (жила) | многожильный, электротехническая медь |
| Материал оболочки кабеля | LSZH, нг(А)-HF |
| Цвет | серый |
| Применение | внутренняя прокладка |
| Масса | 12 ± 0,5кг |
| Упаковка | картонная коробка |
| Длина кабеля | 305м |
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ | PS NEXT, дБ | ELFEXT, дБ | PS ELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1,00 | 20,0 | 2,00 | 65,3 | 62,3 | 63,8 | 60,8 |
| 4,0 | 23,0 | 4,0 | 56,3 | 53,3 | 51,7 | 48,7 |
| 8,0 | 24,5 | 5,8 | 51,8 | 48,8 | 45,7 | 42,7 |
| 10,0 | 25,0 | 6,5 | 50,3 | 47,3 | 43,8 | 40,8 |
| 16,0 | 25,0 | 8,2 | 47,3 | 44,3 | 39,7 | 36,7 |
| 20,0 | 25,0 | 9,3 | 45,8 | 42,8 | 37,7 | 34,7 |
| 25,0 | 24,3 | 10,4 | 44,3 | 41,3 | 35,8 | 32,8 |
| 31,25 | 23,6 | 11,7 | 42,9 | 39,9 | 33,9 | 30,9 |
| 62,5 | 21,5 | 17,0 | 38,4 | 35,4 | 27,8 | 24,8 |
| 100,0 | 20,1 | 22,0 | 35,3 | 32,3 | 23,8 | 20,8 |
Характеристики
Основные характеристики
Категория | 5e |
Среда эксплуатации | для внутренней прокладки |
Толщина проводника | 26 AWG |
Экран | F/UTP |
Эксплуатационные характеристики
Рабочее напряжение | не более 50 В |
Радиус изгиба в процессе эксплуатации | не менее 8 внешних диаметров |
Растягивающее усилие | до 110 Н |
Температура монтажа | 0 °С ... +50 °С |
Температура эксплуатации | -20 °С ... +60 °С |
Электрическая прочность диэлектрика | 2,5 кВ/1 мин. |
Габариты и вес
Вес нетто, кг | 10.8 |
Диаметр проводника в изоляции | 0,85 ± 0,05 мм |
Наружный диаметр кабеля | 5,2 ± 0,2 мм |
Объем, м3 | 0.04 |
Стандартная длина | 305 м |
Толщина оболочки | 0,5 ± 0,05мм |
Материалы и цвет
Внешняя оболочка | LSZH |
Материал проводника | медь |
Цвет | серый |
Конструкция
Витые пары | 4 |
Дренажный провод | одножильный, луженая медь |
Изоляция | полиэтилен высокой плотности (HDPE) |
Количество и диаметр проволок проводника | 7х0,16 ± 0.008 мм |
Проводник (конструкция) | многожильный (stranded, patch) |
Комплектация и способ поставки
Вариант хранения | бухта |
Дополнительные характеристики
Гарантия | 15 лет |
Модель | FTP-4P-Cat.5e-PATCH-LSZH-GY |
Производитель | Cabeus |
Сертификаты номенклатуры | Пожарный сертификат №ССБК CN.ПБ09.Н000710 с 12.10.2016 по 11.10.2021, Сертификат соответствия №RU C-CN.МЛ66.В.02843 с 31.10.2016 по 30.10.2021 |
