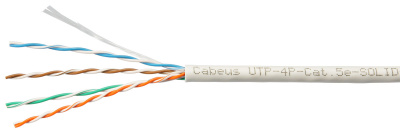

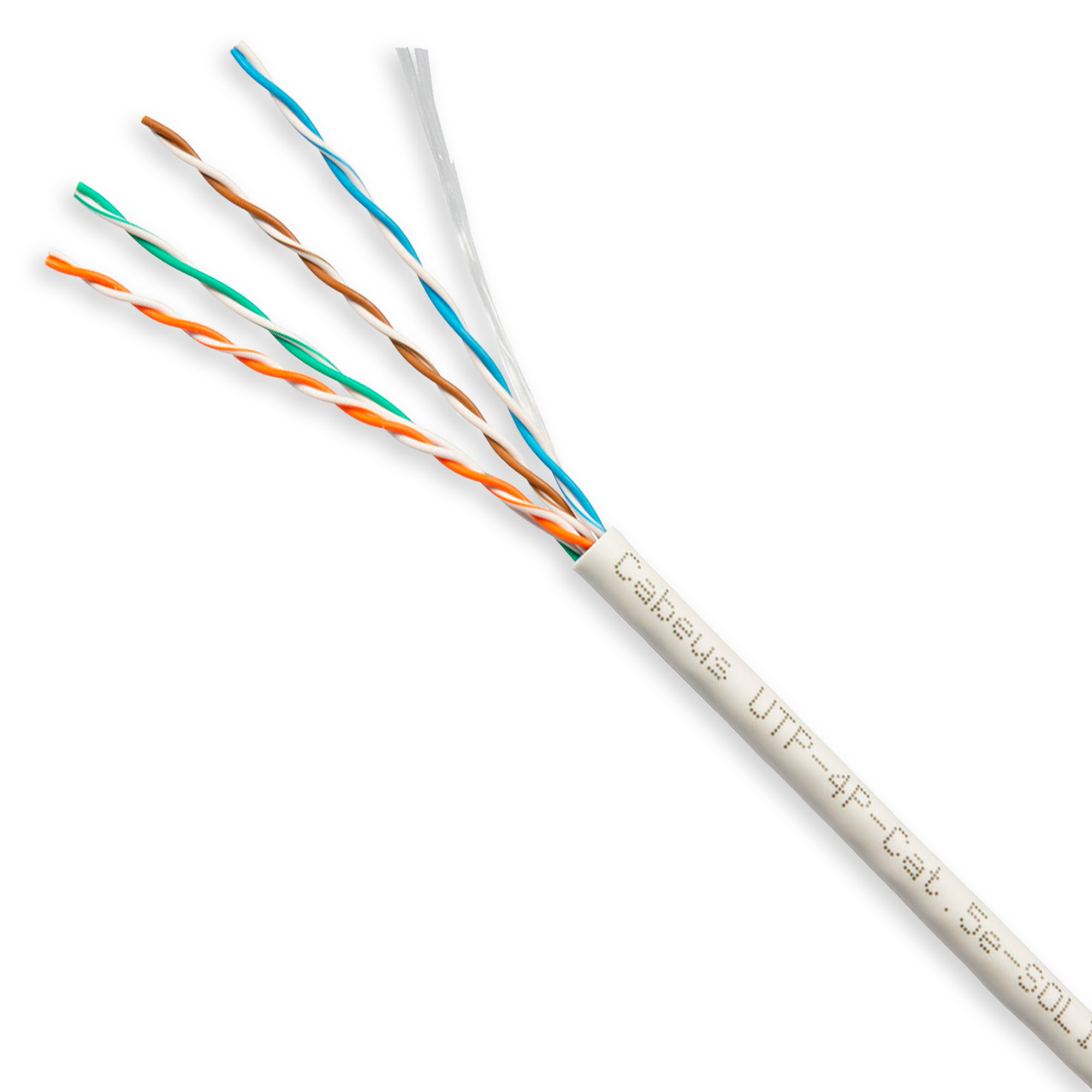

Cabeus UTP-4P-Cat.5e-SOLID-LSZH-GY-LIGHT Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 0,48мм (24 AWG), одножильный, LSZH, нг(А)-HF, серый, (305 м)

Назначение и конструкция

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,47 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

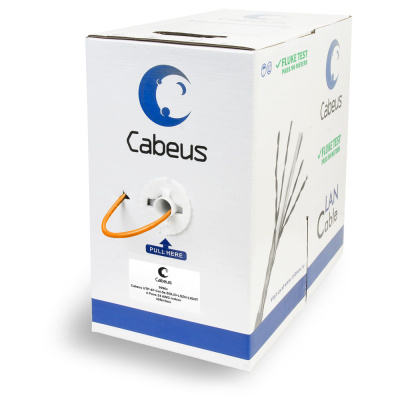

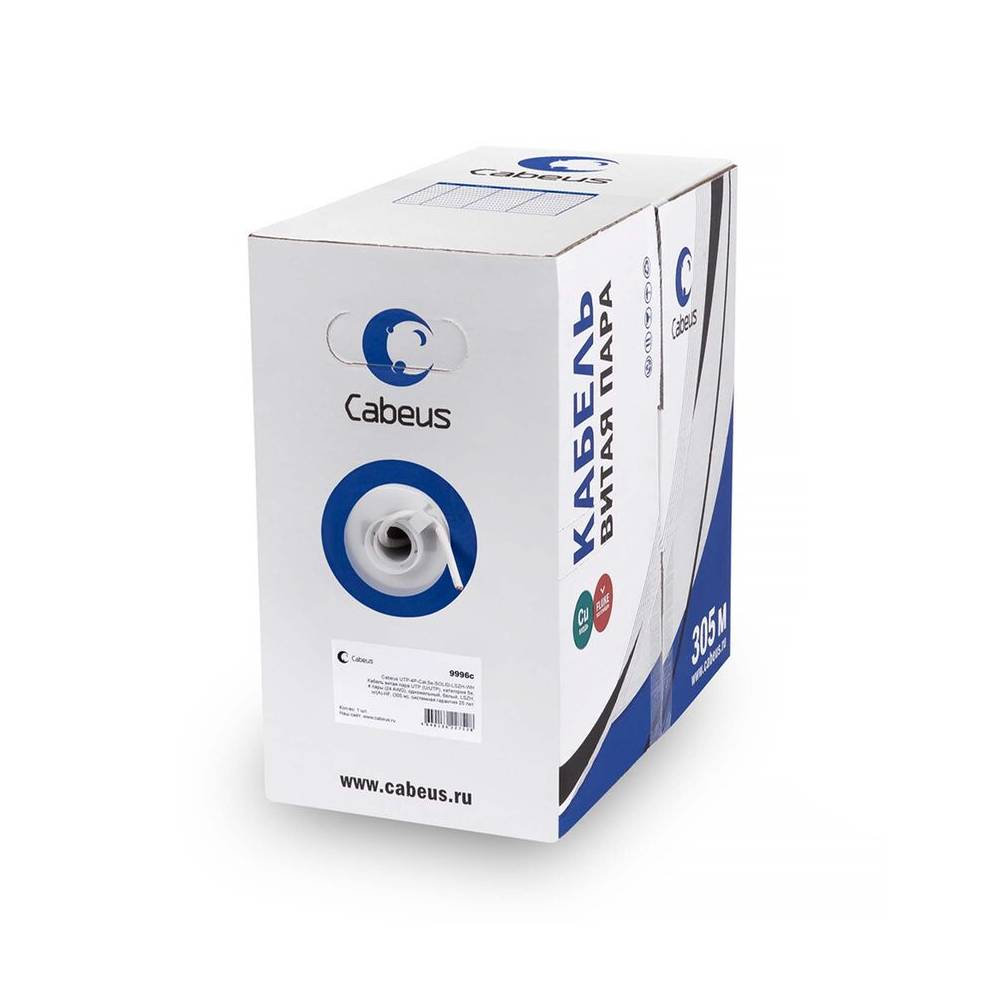

Кабель поставляется в картонной коробке «easy-pull box».
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.



Схема строения кабеля

1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. медный проводник 4. изоляция проводника

Основные параметры

Параметр	Значение
Напряжение	не более 50 В
Категория	5e
Число пар	4
Тип	U/UTP
Диаметр проводника	0,47 ± 0,005мм (24 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	LSZH, нг(А)-HF
Цвет	оранжевый
Применение	внутренняя прокладка
Масса	10 ± 0,5кг
Упаковка	картонная коробка
Длина кабеля	305м
Результаты тестов	Fluke тест

Частотные характеристики

Частота, МГц	RL, дБ	IL, дБ/100м	NEXT, дБ	PS NEXT, дБ	ELFEXT, дБ	PS ELFEXT, дБ
1,00	20,0	2,00	65,3	62,3	63,8	60,8
4,0	23,0	4,0	56,3	53,3	51,7	48,7
8,0	24,5	5,8	51,8	48,8	45,7	42,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
