Cabeus UTP-4P-Cat.5e-SOLID-GY-LIGHT Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 0,48мм (24 AWG), одножильный, PVC нг(А)-LS, серый (305 м)
Описание
Назначение и конструкция
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,47 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

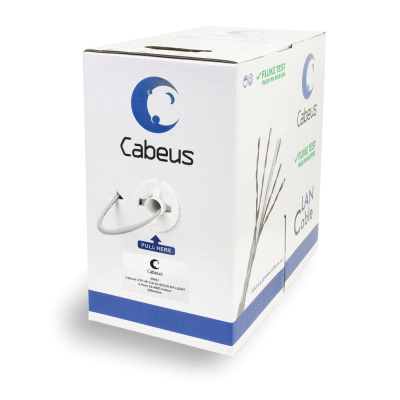

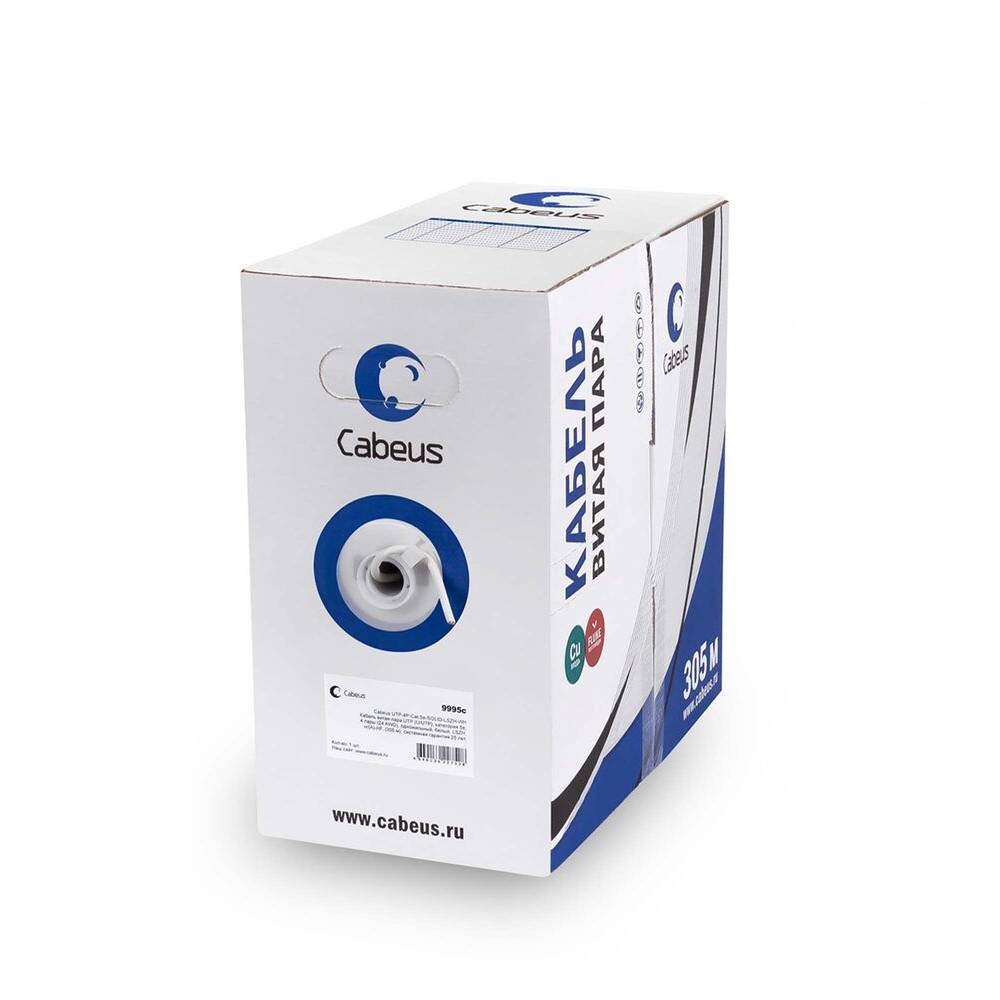

Кабель поставляется в картонной коробке «easy-pull box».
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Схема строения кабеля
Основные параметры
Частотные характеристики
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,47 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется в картонной коробке «easy-pull box».
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

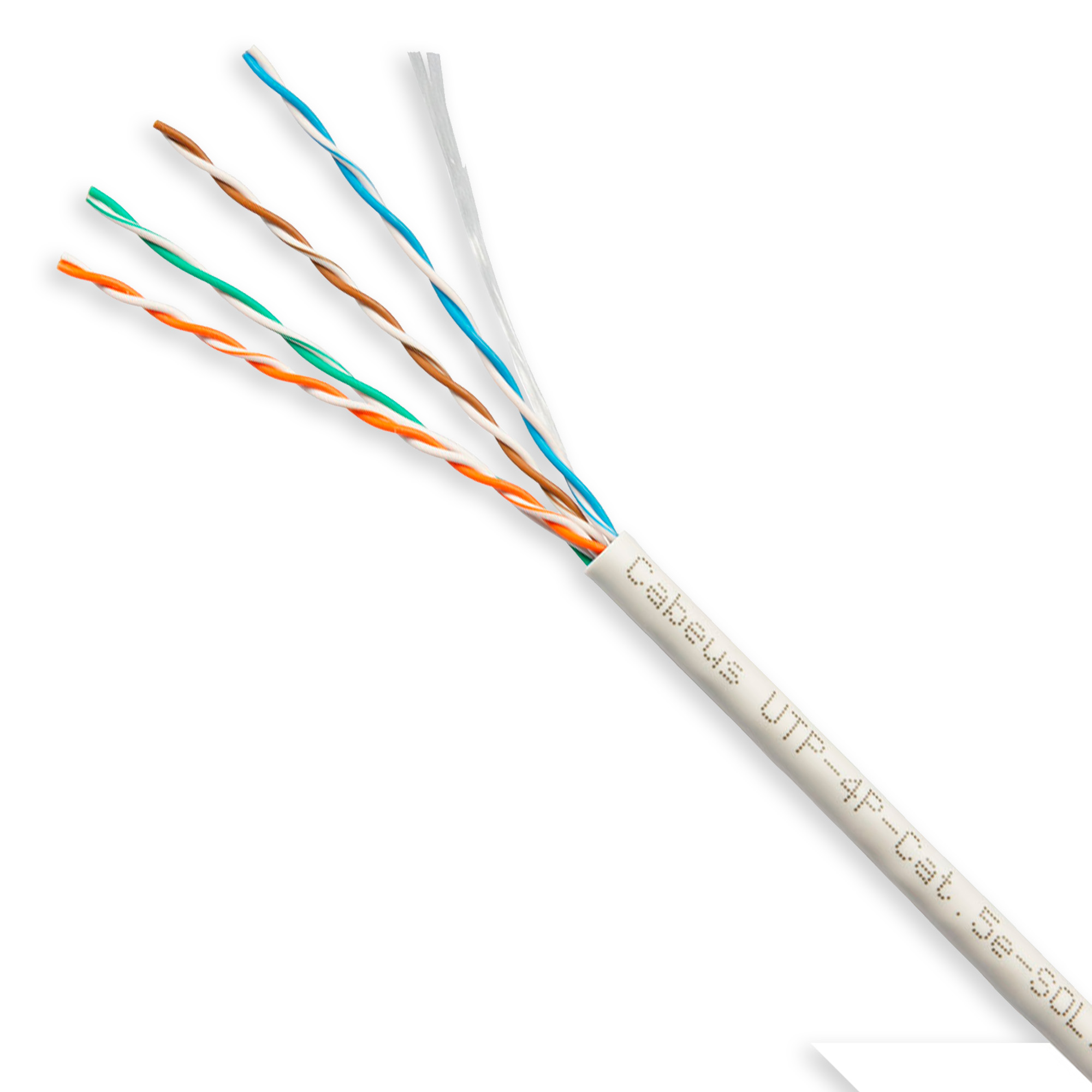

Схема строения кабеля
 |
1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. медный проводник 4. изоляция проводника |
Основные параметры
| Параметр | Значение |
|---|---|
| Напряжение | не более 50 В |
| Категория | 5e |
| Число пар | 4 |
| Тип | U/UTP |
| Диаметр проводника | 0,47 ± 0,005мм (24 AWG) |
| Проводник (жила) | одножильный, электротехническая медь |
| Материал оболочки кабеля | поливинилхлорид (PVC) |
| Цвет | серый |
| Применение | внутренняя прокладка |
| Масса | 10 ± 0,5кг |
| Упаковка | картонная коробка |
| Длина кабеля | 305м |
| Результаты тестов | Fluke тест |
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ | PS NEXT, дБ | ELFEXT, дБ | PS ELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1,00 | 20,0 | 2,00 | 65,3 | 62,3 | 63,8 | 60,8 |
| 4,0 | 23,0 | 4,0 | 56,3 | 53,3 | 51,7 | 48,7 |
| 8,0 | 24,5 | 5,8 | 51,8 | 48,8 | 45,7 | 42,7 |
| 10,0 | 25,0 | 6,5 | 50,3 | 47,3 | 43,8 | 40,8 |
| 16,0 | 25,0 | 8,2 | 47,3 | 44,3 | 39,7 | 36,7 |
| 20,0 | 25,0 | 9,3 | 45,8 | 42,8 | 37,7 | 34,7 |
| 25,0 | 24,3 | 10,4 | 44,3 | 41,3 | 35,8 | 32,8 |
| 31,25 | 23,6 | 11,7 | 42,9 | 39,9 | 33,9 | 30,9 |
| 62,5 | 21,5 | 17,0 | 38,4 | 35,4 | 27,8 | 24,8 |
| 100,0 | 20,1 | 22,0 | 35,3 | 32,3 | 23,8 | 20,8 |
Характеристики
Основные характеристики
Категория | 5e |
Среда эксплуатации | для внутренней прокладки |
Толщина проводника | 24 AWG |
Экран | U/UTP |
Эксплуатационные характеристики
Рабочее напряжение | не более 50 В |
Радиус изгиба в процессе эксплуатации | не менее 8 внешних диаметров |
Растягивающее усилие | до 110 Н |
Температура монтажа | 0 °С ... +50 °С |
Температура эксплуатации | -20 °С ... +60 °С |
Электрическая прочность диэлектрика | 2,5 кВ/1 мин. |
Габариты и вес
Вес нетто, кг | 7.6 |
Диаметр проводника в изоляции | 0,88 ± 0,05 мм |
Наружный диаметр кабеля | 4,8 ± 0,4 мм |
Объем, м3 | 0.03 |
Расчетная масса | 10.0 ± 0.5 кг/км |
Стандартная длина | 305 м |
Толщина оболочки | 0,50 ± 0,05мм |
Материалы и цвет
Внешняя оболочка | PVC |
Материал проводника | медь |
Цвет | серый |
Конструкция
Витые пары | 4 |
Изоляция | полиэтилен высокой плотности (HDPE) |
Количество и диаметр проволок проводника | 1х0.47 ± 0.01 мм |
Проводник (конструкция) | одножильный (solid) |
Комплектация и способ поставки
Вариант хранения | бухта (картонная коробка) |
Дополнительные характеристики
Гарантия | 15 лет |
Количество в упаковке | 305 |
Модель | UTP-4P-Cat.5e-SOLID-GY-LIGHT |
Производитель | Cabeus |
Страна производства | Китай |
