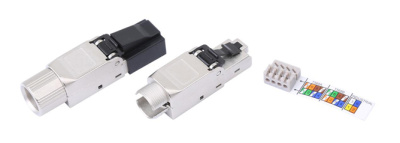

Hyperline PLUD-8P8C-S-C6A-SH Разъем полевой оконцовки RJ-45 (8P8C) под витую пару, для одножильного кабеля, toolless, категория 6A, экранированный, накручивающийся хвостовик, IDC

Применение

• Разъемы RJ-45 серии PLUD обеспечивают быструю и надежную оконцовку кабелей, которые затем можно подключать к патч-панелям, розеткам, а также напрямую (без установки розетки) к оборудованию, различным IP- и PoE-устройствам, применяемым в современных высокоскоростных сетях. Разъемы соответствуют требованиям категории 6а, обеспечивают поддержку приложений Ethernet 10 Гбит/с на частоте до 550 МГц и могут использоваться как с экранированными, так и неэкранированными одножильными кабелями.

Особенности и преимущества

• Простая, компактная и эстетичная конструкция
• Диаметр подключаемых жил: 0,40–0,57 мм (26–23 AWG)
• Надежная работа благодаря контактам с напылением золотом
• Цельнолитой корпус из цинка обеспечивает надежное экранирование
• Идеально для быстрой и качественной оконцовки в полевых условиях
• Конструкция с печатной платой PCB обеспечивает отличные характеристики
• Удобная цветовая маркировка схемы разводки проводников T568A/T568B
• До 250 циклов повторной заделки благодаря высокопрочным контактам IDC
• Защелкивающаяся терминирующая крышка снимает нагрузку с проводников,
• защищает точки подключения жил, а также кабель от чрезмерного изгиба
• Поддержка приложений категории 6 и более низких классов

Соответствие стандартам

• ANSI/TIA-568-C.2, ISO/IEC 11801:2017, UL 1863
• Поддерживает стандарт Ethernet PoE/ PoE+/ UPoE

Материалы

• Корпус разъема: поливинилхлорид (PVC, UL 94V-0)
• Экранирование корпуса разъема: сплав цинка с никелированием, литой корпус
• Контакты RJ-45: фосфористая бронза с напылением золотом 1,27 мкм (50 µ")
• Режущие контакты (IDC): фосфористая бронза с покрытием сплавом олова
• Колпачок/хвостовик: сплав цинка с никелированием

Электрические характеристики

• Максимальный ток (при 20°С): 1,5 А
• Ном. рабочее напряжение: 48 В
• Контактное сопротивление: ≤ 100 мОм
• Сопротивление изоляции: ≥ 500 МОм
• Испытательное напряжение: 1000 В/ 60 Гц/ 1 мин

Эксплуатационная характеристика

• Усилие вставки разъема: ≤ 30 Н (IEC 60603-7-5)
• Усилие удержания разъема: ≥ 77 Н (разъем/розетка)
• Температура эксплуатации: -10...+60 °C (влажность 93 %, не более, без конденсации)
• Ресурс подключений (износ): ≥ 1500 циклов (разъем/розетка)
• Возможность повторной заделки: ≤ 250 циклов
