Cabeus UTP-4P-Cat.5e-SOLID-LSZH-WH Кабель витая пара UTP (U/UTP), категория 5e, 4 пары (24 AWG), одножильный, белый, LSZH, нг(А)-HF, (305 м)

Назначение и конструкция

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

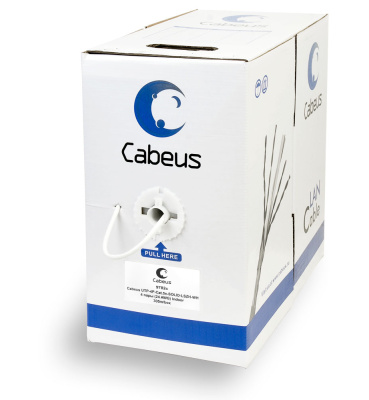

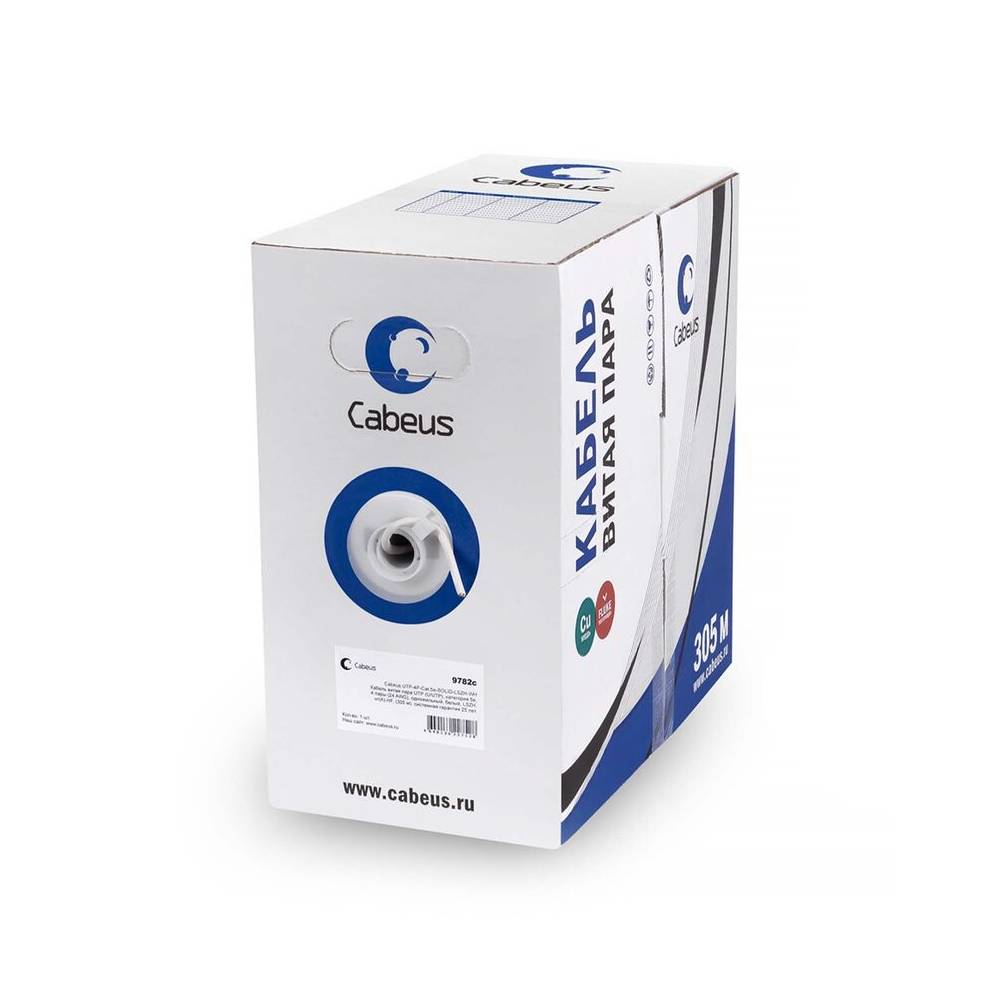

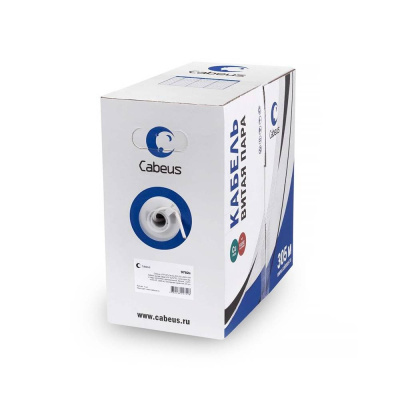

Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется в картонной коробке «easy-pull box».
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.

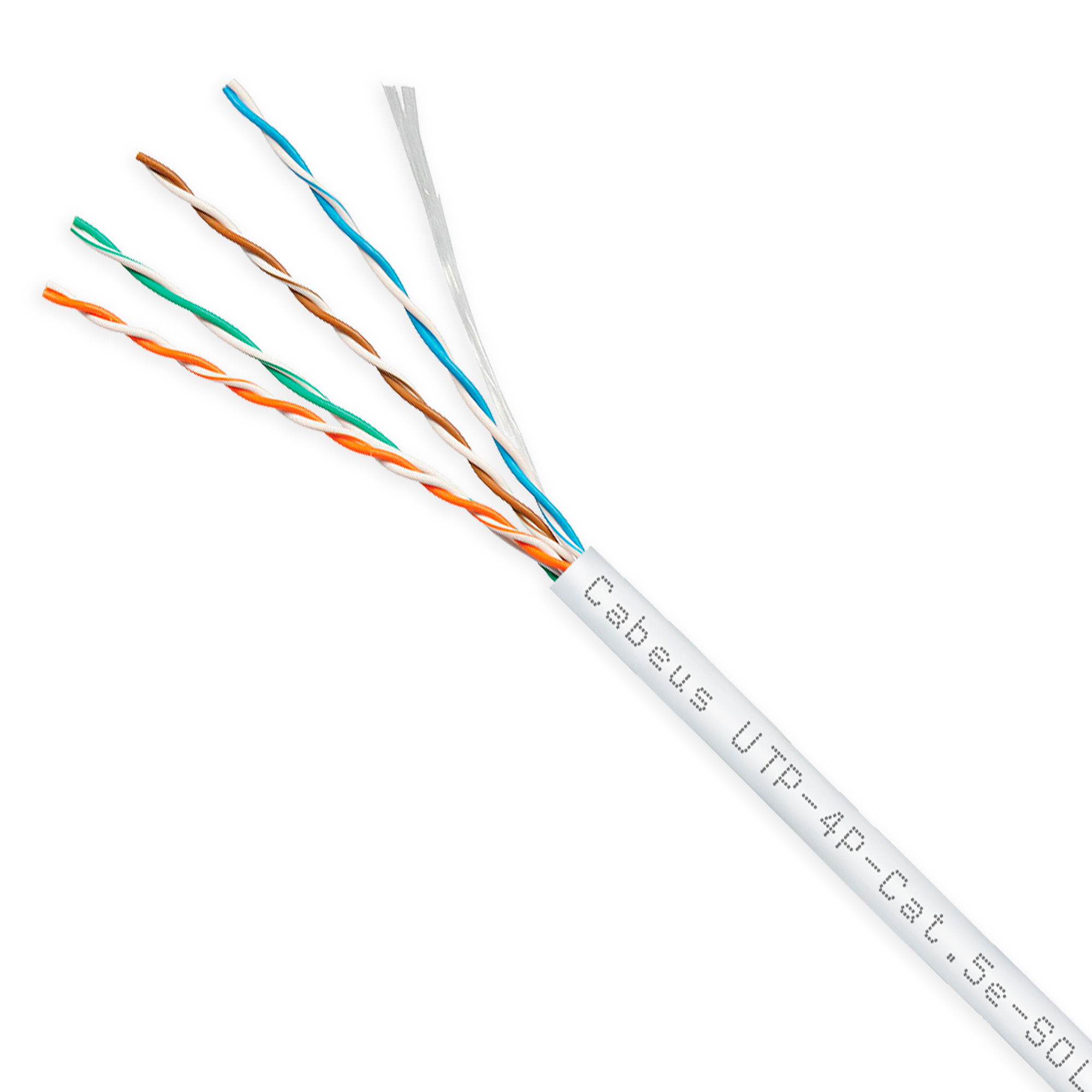

Схема строения кабеля

1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. медный проводник 4. изоляция проводника

Основные параметры

Параметр	Значение
Напряжение	не более 50 В
Категория	5e
Число пар	4
Тип	U/UTP
Диаметр проводника	0,50 ± 0,01мм (24 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	LSZH, нг(А)-HF
Цвет	белый
Применение	внутренняя прокладка
Масса	10 ± 0,5кг
Упаковка	картонная коробка
Длина кабеля	305м
Результаты тестов	Fluke тест

Частотные характеристики

Частота, МГц	RL, дБ	IL, дБ/100м	NEXT, дБ	PS NEXT, дБ	ELFEXT, дБ	PS ELFEXT, дБ
1,00	20,0	2,00	65,3	62,3	63,8	60,8
4,0	23,0	4,0	56,3	53,3	51,7	48,7
8,0	24,5	5,8	51,8	48,8	45,7	42,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
