Cabeus UTP-4P-Cat.6-SOLID-OUT-LSZH-UV Кабель витая пара UTP (U/UTP), категория 6, 4 пары (23 AWG), одножильный, для внутренней и внешней прокладки (+75 C - -40), LSZH-UV (305 м)

Назначение и конструкция

Четырехпарный кабель категории 6 на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри и вне зданий. Диаметр проводников составляет 0,57 мм (23 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF стойкого к ультрафиолету (UV). На внешней оболочке кабеля нанесены метровые метки длины кабеля.

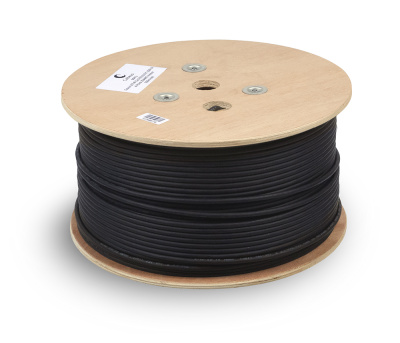

Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Внимание!
Медные кабели Cabeus обеспечивают запас характеристик в 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб. Остерегайтесь кабелей сомнительного качества.

Схема строения кабеля

1. внешняя оболочка 2. Rip-cord (разрывная нить) 3. сепаратор 4. медный проводник 5. изоляция проводника

Основные параметры

Параметр	Значение
Напряжение	не более 50 В
Категория	6
Число пар	4
Тип	U/UTP
Диаметр проводника	0,57 ± 0,005мм (23 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	малодымный безгалогенный компаунд LSZH стойкий к UV
Цвет	черный
Применение	внешняя/внутренняя прокладка
Масса	20 ± 0,5кг
Упаковка	фанерный барабан
Длина кабеля	305м
Результаты тестов	Fluke тест

Частотные характеристики

Частота, МГц	RL, дБ	IL, дБ/100м	NEXT, дБ	PS NEXT, дБ	ELFEXT, дБ	PS ELFEXT, дБ
1,00	20,0	2,00	74,3	72,3	67,8	64,8
4,0	20,3	3,8	65,3	63,3	55,8	52,8
8,0	24,5	5,3	60,8	58,8	49,7	46,7
10,0	25,0	6,0	59,3	57,3	47,8	44,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
200,0	18,0	29,0	39,8	37,8	21,8	18,8
250,0	17,3	32,8	38,3	36,3	19,8	16,8
