Hyperline FO-19V-1U-3xSLT-W130H30-24UN-BK Бокс оптический универсальный 19" выдвижной, с полкой, от 8 до 24 портов (SC, duplex LC, ST, FC), со сплайс пластиной, без пигтейлов и проходных адаптеров, 1U, черный

1. Назначение и описание
Боксы оптические 19-дюймовые серии FO-19V (NxSLT) предназначены для организации
зоны ввода и коммутации оптических волокон между входящими волоконно-оптическими
кабелями и оконечным оборудованием в системах передачи данных по линиям связи.
Бокс имеет металлический корпус и по своему габаритному исполнению предусматривает установку в открытых стойках или телекоммуникационных/серверных шкафах типоразмера 19 дюймов. Для крепления бокса в 19-дюймовом конструктиве в комплекте имеются

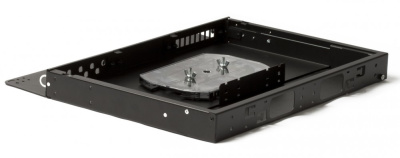

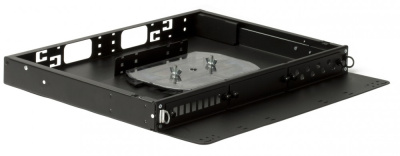

съемные кронштейны. Внутренний монтажный отсек бокса имеет выдвижную конструкцию,

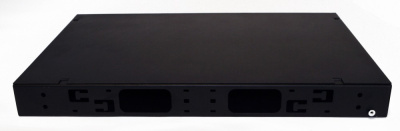

что обеспечивает удобство монтажа и обслуживания. На тыльной стороне корпуса предусмотрены отверстия для ввода кабеля. На передней стороне размещается съемная горизонтальная полка для организации и защиты подключаемых соединительных шнуров.

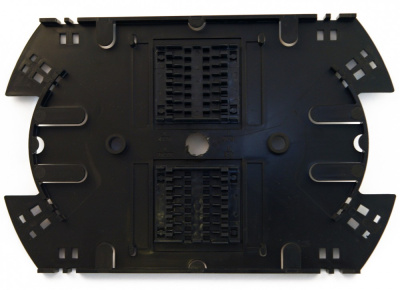

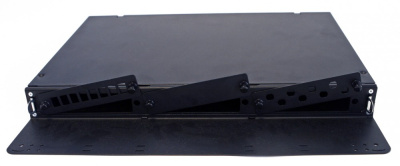

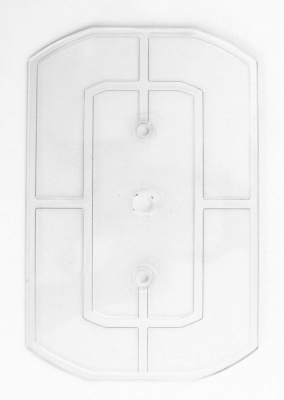

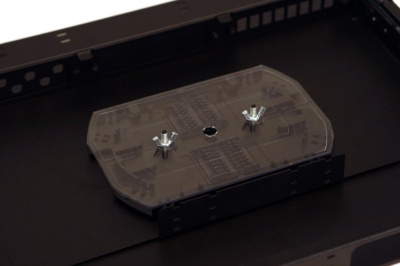

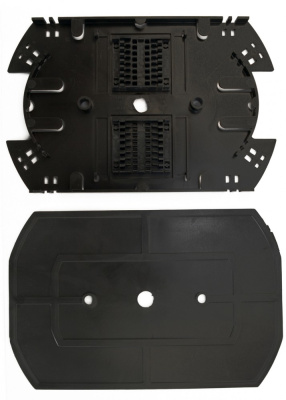

В комплекте изделия имеются сменные планки (панели) размером 130х30 мм для установки проходных адаптеров, а также сплайс-кассеты для организации волокон. Сменные
планки (панели) под проходные адаптеры крепятся пластиковыми фиксаторами на лицевой
панели корпуса. Боксы поставляются без пигтейлов и проходных адаптеров.
Каждая сменная планка (панель) размером 130х30 мм и емкостью 8 портов обеспечивает
установку оптических адаптеров определенного типа: SC, duplex LC, ST, FC. В одном ряду
высотой 1U размещается 3 планки, обеспечивая емкость до 24 портов; в случае бокса высотой 3U – максимальная емкость может составлять до 96 оптических портов.
Данные оптические боксы предназначены для установки внутри помещений.
Применение
• Устанавливается в 19-дюймовые шкафы и стойки
• Организация узлов коммутации оптических сетей
• Подключение входящих кабелей к оборудованию
• Подходит для адаптеров SC, duplex LC, ST, FC
Варианты исполнения боксов FO-19V (NxSLT):
• FO-19V-1U-3xSLT-W130H30-24UN-BK – емкость до 24 портов (3х8)
• FO-19V-2U-6xSLT-W130H30-48UN-BK – емкость до 48 портов (6х8)
• FO-19V-3U-12xSLT-W130H30-96UN-BK – емкость до 96 портов (12х8)

2. Технические характеристики
Особенности конструкции
• Сменные планки 130х30 мм для установки адаптеров
• Каждая сменная планка рассчитана на установку 8 портов
• В одном ряду 1U размещается 3 планки (для 24 портов)
• Максимальная емкость при высоте 3U – 96 портов
• В комплект входят сплайс-кассеты для волокон
• Поставляется без пигтейлов и адаптеров
Материал изделия
• Корпус: листовая сталь 1,0 мм
• Отделка поверхности: порошковая краска черного или серого цвета

3. Комплектность поставки
• Бокс оптический: 1 шт.
• Паспорт изделия: 1 шт.

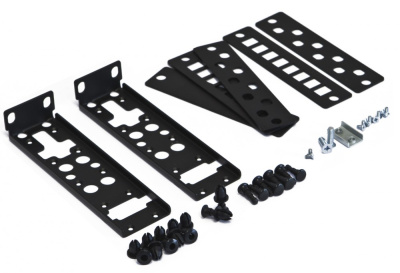

• Монтажный комплект: 1 компл.
• Упаковочная тара: 1 шт.
4. Условия эксплуатации
• Рабочая температура: от -40 до +60 °С
• Атмосферное давление: от 84 до 106 кПа
• Относительная влажность воздуха: до 85 % (при +25 °С)

5. Транспортирование и хранение
Транспортирование
Транспортирование изделия производится в упакованном виде. Упакованное изделие
может транспортироваться закрытым автомобильным и железнодорожным транспортом, а
также в трюмах водного транспорта и в герметизированных отсеках воздушного транспорта,
в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
Хранение
Складское помещение должно обеспечивать температуру от 0 до +40 °С и относительную
влажность не более 80 %.
Изделия в упакованном виде устойчивы к хранению в течение 12 месяцев после отгрузки,
включая срок транспортирования. В помещениях и транспортных средствах, где хранится и
перевозится изделие, не должно быть кислот и щелочей, газов, вызывающих коррозию.
6. Гарантия производителя
Внимание!
Производитель оставляет за собой право вносить изменения в конструкцию изделия без
ухудшения его функциональных характеристик без уведомления.
Гарантия производителя – 5 лет.
Качество изделий, поставляемых компанией Hyperline, соответствует техническим требованиям, предъявляемым к данному классу товаров, и подтверждается сертификатами соответствия.
Гарантия предоставляется при условии соблюдения правил хранения и применения поставленного товара в соответствии с технической документацией. Гарантийный срок исчисляется с момента передачи продукции покупателю.
Для проведения гарантийного обслуживания Покупатель должен самостоятельно доставить изделие в сервисный центр авторизованного дистрибутора в полной комплектации, по
возможности в оригинальной заводской упаковке, либо другой упаковке, отвечающей требованиям по транспортировке данного вида оборудования.
Гарантийные обязательства не распространяются на оборудование:
• имеющее механические повреждения;
• подвергшееся недопустимому воздействию неблагоприятных внешних условий;
• подвергшееся модификации или иному несанкционированному вмешательству;
• вышедшее из строя в результате нарушения требований по эксплуатации оборудования,
перечисленных в инструкции и другой документации;
• с истекшим или недокументированным гарантийным сроком;
• с поврежденной маркировкой, не позволяющей определить серийный номер изделия.
