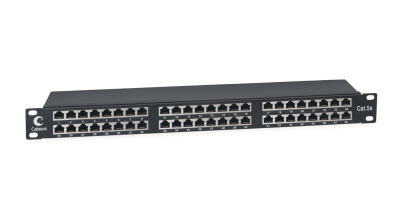

Cabeus PLHD-48-Cat.5e-SH-Dual IDC-1U Патч-панель высокой плотности 19" Высота (1U), 48 портов RJ-45, категория 5e, полностью экранированная, Dual IDC
Экранированная
9 515 ₽/шт
Доступно для заказа (626)
-+
В корзину
Купить в 1 клик
Описание
Назначение
Патч-панели предназначены для коммутации магистральных линий с активным сетевым оборудованием. Ключевой особенностью является возможность быстрой коммутации кабелей между активным сетевым оборудованием и рабочими местами (станционной и абонентской частями), легкость упорядочения кабелей, простота маркировки линий. Применяются в стойках и телекоммуникационных шкафах. Для каждой линии выделяется отдельный порт патч-панели.
Патч-панель представляет собой блок розеток RJ-45 с лицевой стороны и соответствующее количество портов с контактами IDC (Insulator Displacement Connector, разъем со смещением изоляции) для фиксированной заделки кабеля с тыльной стороны.
Розетки и контакты портов соединены между собой электрически. Коммутационная панель относится к пассивному сетевому оборудованию и является одним из основных компонентом гарантийных систем. Для коммутации портов необходимы экранированные патч-корды с разъемами RJ-45.
Конструкция и материалы

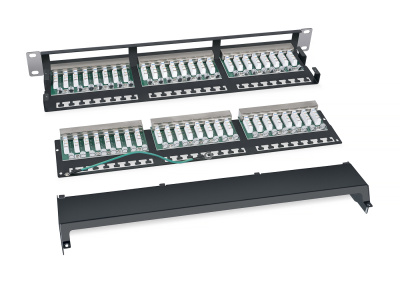

48 портов RJ-45 размещены на 1U. Конструкцией предусмотрена съемная верхняя часть патч-панели для удобства терминирования кабелей.
Металлический корпус панели изготовлен из холоднокатаной стали толщиной 1.6 мм. Корпус модуля RJ-45 - АБС-пластик, соответствует стандарту UL94-V0 (при возгорании происходит самозатухание в течение 10 секунд на вертикально установленном образце, допускается образование капель из негорящих частиц). Каждый порт закрыт стальным кожухом-экраном для защиты от электромагнитных помех.
Модули RJ-45 устанавливаются на печатную плату, метод соединения - пайка. Контакты модулей RJ-45 выполнены из фосфористой бронзы с позолотой (1.27 мкм). Порты патч-панели имеют цифровую маркировку, а также дополнительные пустые площадки для пометок, необходимых при коммутации.
Разъемы IDC - поликарбонат, соответствует стандарту UL94-V0 (при возгорании происходит самозатухание в течение 10 секунд на вертикально установленном образце; допускается образование капель из негорящих частиц). Разъемы IDC устанавливаются на печатную плату, метод соединения - пайка. Печатная плата - двухслойный фольгированный стеклотекстолит FR-4 толщиной 1.6 мм.

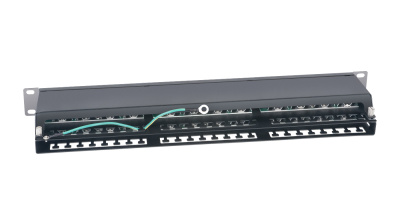

Для замкнутого контура экрана IDC разъемы закрываются стальной крышкой. Крышка панели изготовлена из холоднокатаной стали толщиной 1.6 мм с покрытием порошковой краской RAL9005. Крышка фиксируется на панели с помощью специальных зажимов. На крышке имеется точка заземления, от которой отходит заземляющий провод. Для заземления панели необходимо подсоединить данный провод к общему экрану шкафа или стойки.
Электрические характеристики
Максимальная сила тока: 1.5A
Напряжение: 150В
Контактное сопротивление: 20мОм
Сопротивление изоляции: 500МОм
Напряжение диэлектрика: 1000В переменный ток RMS, 60Гц/1 мин
Соответствие стандартам
Категория 5e согласно стандарту ANSI/TIA/EIA-568.С2 Класс D согласно ISO/IEC 11801
Поддерживаемые стандарты передачи данных: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Условия эксплуатации
В закрытых помещениях при t° от -10°С до +60°C, относительной влажности до 95% при температуре +25°C.
Усилие удержания разъема: 50 Н/1 мин
Количество подключений: ≤ 750 циклов (гарантированное число циклов коммутации, в течение которых изменение характеристик не превысит регламентных значений)
Не предназначено для эксплуатации во взрывоопасных и пожароопасных зонах.
Патч-панель совместима с 19-дюймовыми шкафами и стойками любых производителей - крепежное расстояние 482.5 мм.
Особенности

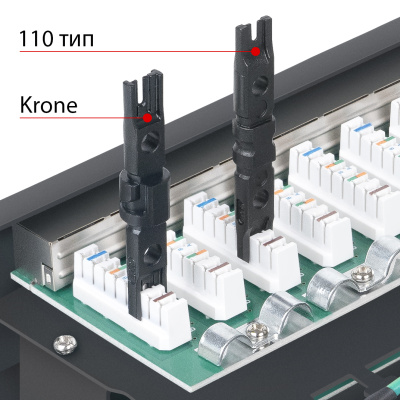

В патч-панеле используются IDC модули с ножами Dual IDC, поэтому для заделки кабеля в патч-панель может быть использован инструмент с ножами как типа Krone, так и 110 типа. Рекомендуемый инструмент - Cabeus HT-3240 и нож Cabeus HT-14TA.
Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с T568B и T568A.
Комплект поставки
Патч-панель поставляется в индивидуальной упаковке из многослойного гофрированного картона.
Встроенные задние кабельные организаторы для фиксации кабелей.
Комплект крепежа.
Пример монтажа
Для правильной организации коммутационных кабелей внутри шкафа и предотвращения изломов необходимо использовать кабельные организаторы, например Cabeus JB07-1U-GY или Cabeus JB08-1U-GY.
Характеристики
Основные характеристики
Категория | 5e |
Количество портов | 48 |
Экран | экранированная |
Габариты и вес
Вес брутто, кг | 1.46 |
Вес нетто, кг | 1.22 |
Габариты упаковки | 65х165х510 мм |
Монтажная высота | 1U |
Объем, м3 | 0.005 |
Материалы и цвет
Цвет | черный |
Конструкция
Метод заделки контактов IDC | Dual (110/Krone) |
Особенности конструкции | патч-панель высокой плотности (HD) |
Схема разводки проводников согласно ANSI/TIA/EIA-568-B | T568A/B |
Тип портов | 8P8C |
Дополнительные характеристики
Гарантия | 5 лет |
Количество в упаковке | 1 |
Модель | PLHD-48-Cat.5e-SH-Dual IDC-1U |
Производитель | Cabeus |
Страна производства | Китай |
