Cabeus IE-4-PATCH SF/UTP Cat5e 4X2X24AWG Кабель Industrial Ethernet, экранированный SF/UTP, категории 5e, 4 пары, многожильный, внутренний/внешний (-40°C - +75°C), двойная оболочка PVC UV (305м)
Код товара:
209135
Артикул:
8764c
63 943 ₽/уп
Доступно для заказа (1)
Доступно для заказа (55)
-+
В корзину
Купить в 1 клик
Описание
Назначение и конструкция
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в сетях Industrial Ethernet, для передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении SF/UTP и предназначен для стационарной/не стационарной прокладки как внутри, так и вне зданий. Диаметр проводников составляет 24 AWG, конструкция 19х0,12мм.
Экранирование кабеля выполнено оплеткой из проволок на основе луженой меди и полиэфирной алюминиевой фольгой. Внешняя оболочка выполнена из огнестойкого ПВХ, исполнение FR-PVC, стойкого к УФ.
Внутренняя оболочка выполнена из ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель может применяться в системах с классом защиты IP67, в агрессивных промышленных средах. Внешняя оболочка устойчива к ультрафиолету, маслам и нефтепродуктам.
Схема строения кабеля
Основные параметры
Частотные характеристики
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в сетях Industrial Ethernet, для передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении SF/UTP и предназначен для стационарной/не стационарной прокладки как внутри, так и вне зданий. Диаметр проводников составляет 24 AWG, конструкция 19х0,12мм.
Экранирование кабеля выполнено оплеткой из проволок на основе луженой меди и полиэфирной алюминиевой фольгой. Внешняя оболочка выполнена из огнестойкого ПВХ, исполнение FR-PVC, стойкого к УФ.
Внутренняя оболочка выполнена из ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель может применяться в системах с классом защиты IP67, в агрессивных промышленных средах. Внешняя оболочка устойчива к ультрафиолету, маслам и нефтепродуктам.
Схема строения кабеля
 |
1. внешняя оболочка 2. оплетка из луженой меди 3. экран из полиэфирной алюминиевой фольги 4. внутренняя оболочка 5. защитная пленка 6. медный проводник (многожильный) 7. изоляция проводника |
Основные параметры
| Параметр | Значение |
|---|---|
| Категория | 5e |
| Число пар | 4 |
| Тип | SF/UTP |
| Диаметр проводника | 19х0,12 ± 0.008мм (24 AWG) |
| Проводник (жила) | многожильный, электротехническая медь |
| Материал оболочки кабеля | внешняя: огнестойкий ПВХ (FR-PVC, UV) внутренняя: ПВХ (PVC) |
| Цвет | черный |
| Применение | внутренняя/внешняя прокладка |
| Масса | 21 ± 0,5кг |

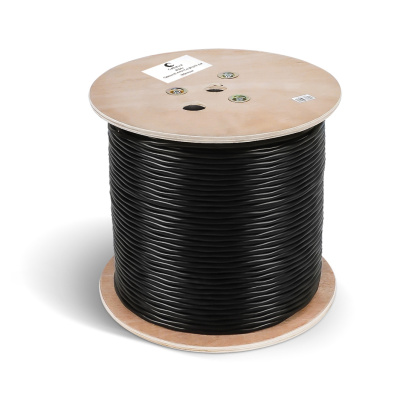

| Упаковка | фанерный барабан |
| Длина кабеля | 305м |
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ | PS NEXT, дБ | ELFEXT, дБ | PS ELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1,00 | 20,0 | 2,00 | 65,3 | 62,3 | 63,8 | 60,8 |
| 4,0 | 23,0 | 4,0 | 56,3 | 53,3 | 51,7 | 48,7 |
| 8,0 | 24,5 | 5,8 | 51,8 | 48,8 | 45,7 | 42,7 |
| 10,0 | 25,0 | 6,5 | 50,3 | 47,3 | 43,8 | 40,8 |
| 16,0 | 25,0 | 8,2 | 47,3 | 44,3 | 39,7 | 36,7 |
| 20,0 | 25,0 | 9,3 | 45,8 | 42,8 | 37,7 | 34,7 |
| 25,0 | 24,3 | 10,4 | 44,3 | 41,3 | 35,8 | 32,8 |
| 31,25 | 23,6 | 11,7 | 42,9 | 39,9 | 33,9 | 30,9 |
| 62,5 | 21,5 | 17,0 | 38,4 | 35,4 | 27,8 | 24,8 |
| 100,0 | 20,1 | 22,0 | 35,3 | 32,3 | 23,8 | 20,8 |
Характеристики
Материалы и цвет
Цвет | черный |
Дополнительные характеристики
Гарантия | 15 лет |
Количество в упаковке | 1 |
Модель | IE-4-PATCH SF/UTP Cat5e 4X2X24AWG |
Производитель | Cabeus |
