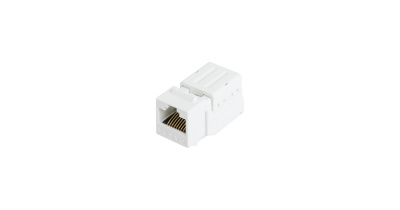

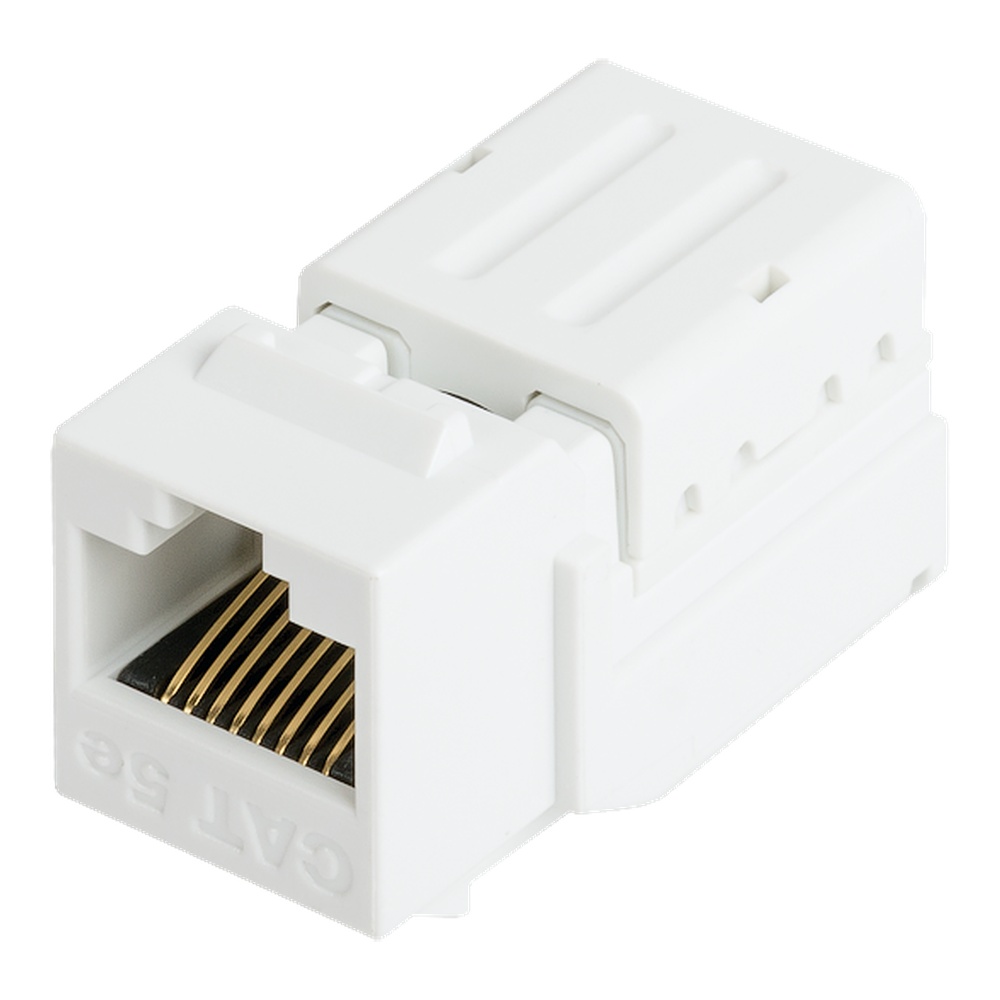

NIKOMAX NMC-KJUD2-FT-WT Модуль-вставка типа Keystone, Кат.5е (Класс D), 100МГц, RJ45/8P8C, FT-TOOL/110/KRONE, T568A/B, неэкранированный, максимальная ширина 17 мм, белый
Код товара:206984
Артикул:NMC-KJUD2-FT-WT
199.75 ₽/шт
Доступно для заказа (7028)
-+
В корзину
Купить в 1 клик
Описание
Описание
Коммутационные модули NIKOMAX системы Fast Termination (серия «FT») спроектированы специально для использования с инструментом быстрой заделки NMC-FT-TOOL. Для заделки модуля достаточно развести кабель на контактах модуля, вставить его в инструмент - и просто сжать рукоятки. Аккуратная, качественная и быстрая заделка модуля достигается в одно нажатие. В процессе заделки модуль не повреждается и пригоден для многократной перезаделки в случае необходимости. IDC контакты модулей FT также совместимы с обычным ударным инструментом с ножом 110 типа или Krone.
Модули NMC-KJUD2-FT-xx (кат.5е) выполнены в корпусах из высокопрочного пластика и отлично подходят для построения неэкранированных систем. Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки. Исполнение модулей в 6-ти различных цветах позволяет выделять сетевые линии.
Модули имеют ширину всего 17мм и стандартную высоту, что позволяет использовать их не только в стандартных 24-х портовых наборных патч-панелях, но и в панелях высотой 0,5U.
Ключевые особенности
- Уникальный дизайн контактной части, разработанный для быстрой заделки кабеля инструментом NMC-FT-TOOL.
- Дополнительная маркировкакатегории а задней стороне модуля для удобства работы с наборными патч-панелями
- Контакты с золотым покрытием 50 мкд обеспечивают не менее 750-ти циклов подключения

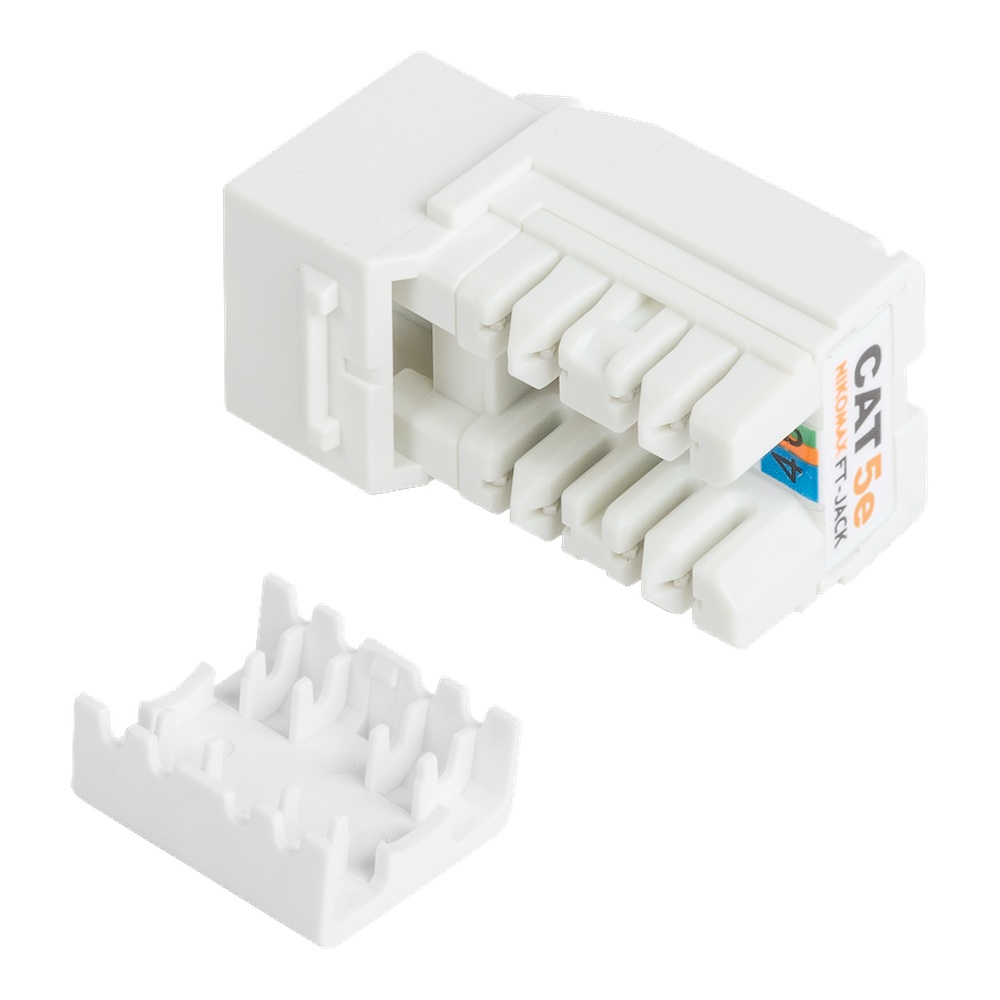

- Защитная крышка закрепляет проводники в IDC контактах
Базовая комплектация
| Состав комплекта | Количество |
|---|---|
| Модуль | 1 шт. |
| Защитная крышка | 1 шт. |
| Инструкция по монтажу | 1 шт. |
Технические характеристики
| Наименование | Значение |
|---|---|
| Категория | 5e |
| Полоса пропускания | 100 МГц |
| Исполнение | неэкранированное |
| Формат | Keystone |
| Тип разъемов | RJ45/8P8C |
| Материал контактов в разъеме | фосфористая бронза |
| Материал покрытия контактов в разъеме | золото (50 мкд) поверх никеля (~100 мкд) |
| Количество циклов переподключения шнуров | не менее 750 |
| Тип IDC контактов (заделка) | устройство для быстрой заделки FT-TOOL или ножи 110/KRONE |
| Схема разводкиа | T568A/B |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Материал IDC контактов | фосфористая бронза |
| Материал покрытия IDC контактов | олово (100 мкд) |
| Монтаж | наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Материал корпуса | высокопрочный, негорючий, соответствует UL94V-0 |
| Цвет | белый, черный, желтый, красный, синий, зеленый |
| Сопротивление изоляции | не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление разъемов | не более 20 мкОм |
| Контактное сопротивление IDC | не более 2.5 мкОм |
| Диапазоны температур | хранение от -40 до +70 °C. монтаж от 0 до +50 °C. эксплуатация от -10 до +60 °C |
| Упаковка | индивидуальная - полиэтиленовый пакет |
| Габариты, мм | 17х19х32 |
| Масса, кг | 0,010 |
| Гарантия | 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX |
Соответствие стандартам
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Поддерживаемые приложения
- 10BASE-T
- 100BASE-TX
- 100BASE-T4
- 1000BASE-T
- 10G-BASE-T (55M for Cat. 6)
- ATM-25
- ATM-51
- ATM-155
- 100VG-AnyLan
- TR-4
- TR-16 Active
- TR-16 Passive
Характеристики
Основные характеристики
Категория | 5e |
Эксплуатационные характеристики
Способ заделки | 90° |
Габариты и вес
Вес брутто, кг | 0.011 |
Высота, мм | 19 |
Глубина, мм | 32 |
Объем, м3 | 0.00018 |
Ширина, мм | 17 |
Материалы и цвет
Цвет | белый |
Конструкция
Метод заделки контактов IDC | Dual (110/Krone) |
Особенности конструкции | заделка 90° |
Форм-фактор | Keystone Jack |
Дополнительные характеристики
Гарантия | 5 лет расширенная / 25 лет системная |
Количество в упаковке | 1 |
Модель | NMC-KJUD2-FT-WT |
Производитель | NIKOMAX |
Страна производства | Тайвань (Китай) |
