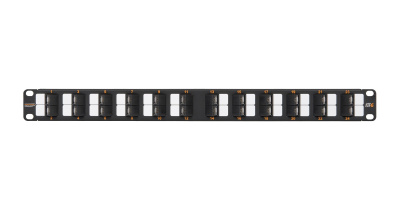

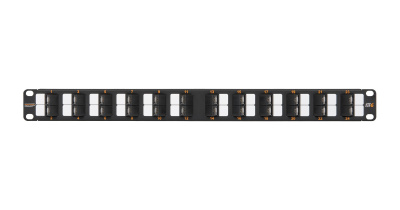

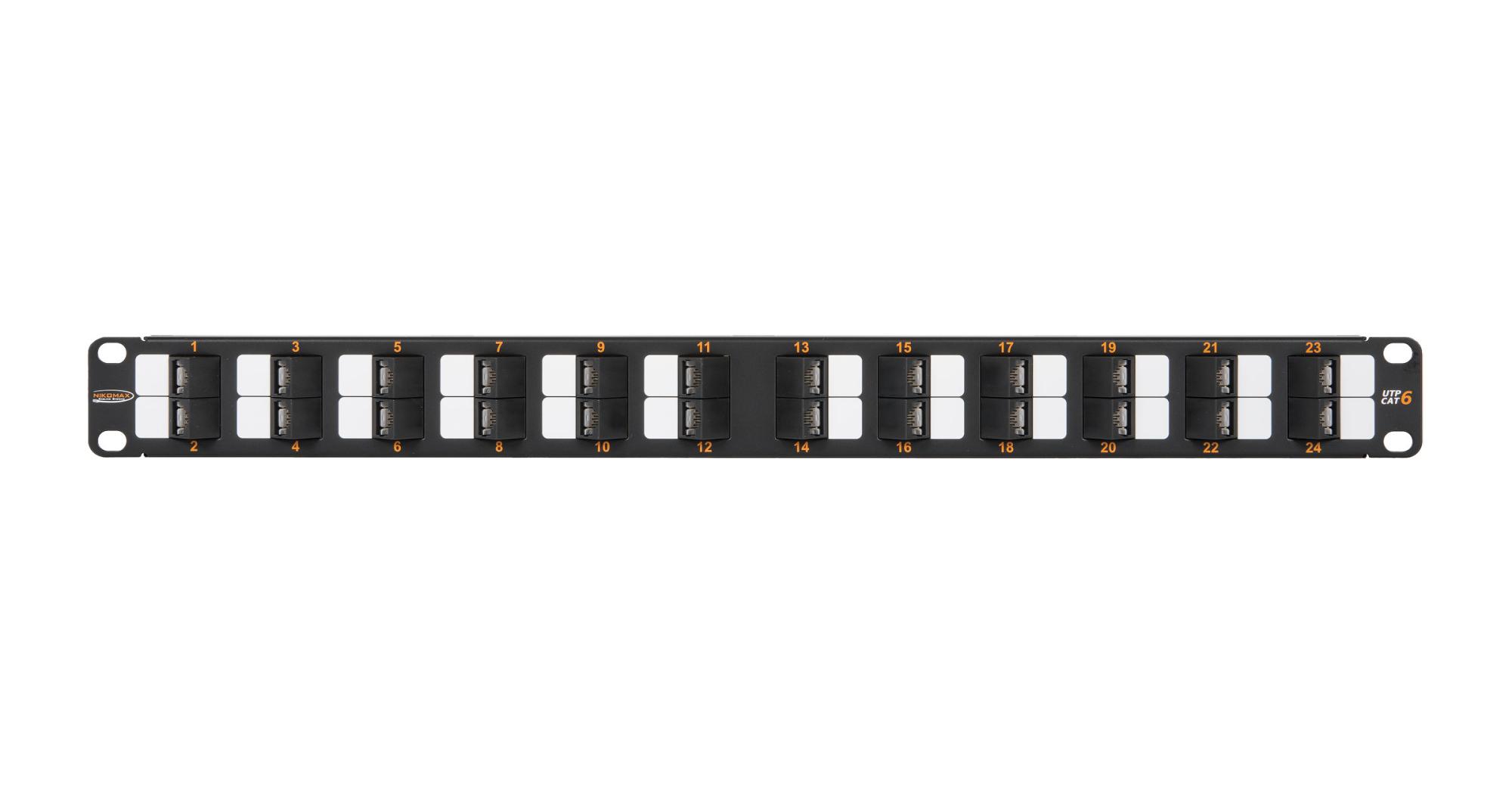

NIKOMAX NMC-RP24UE2-AN-1U-BK Коммутационная панель 19", 1U, 24 угловых порта, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная
Угловые порты
![633_icn_6_utp_ang_1u_-_dsc_1881_mbbbeon](https://236408.selcdn.ru/backups/resize_cache/14687581/bb66f2dc372a99c041631ea35dd79b04/iblock/e9f/e9fbd589d5ba427da283215433ab6fe1/4b705fff_284d_11e7_80c8_0cc47a808689_3b68a69e_a3a0_11e9_bb93_ac1f6b6e023e.jpg "NIKOMAX NMC-RP24UE2-AN-1U-BK Коммутационная панель 19", 1U, 24 угловых порта, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная")
![635_pimg_6_utp_ang_1u_-_dsc_1882-org](https://236408.selcdn.ru/backups/resize_cache/14687582/bb66f2dc372a99c041631ea35dd79b04/iblock/89a/89af95720fdc66fb74f7b34dbb7d68a2/4b705fff_284d_11e7_80c8_0cc47a808689_3b68a69f_a3a0_11e9_bb93_ac1f6b6e023e.jpg "NIKOMAX NMC-RP24UE2-AN-1U-BK Коммутационная панель 19", 1U, 24 угловых порта, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная")
Код товара:206852
Артикул:NMC-RP24UE2-AN-1U-BK
12 609 ₽/шт
Доступно для заказа (62)
-
+
В корзину
Купить в 1 клик
Описание
Описание
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами. Особенностью панелей серии «AN» являются угловые порты, которые позволяют удобно разносить коммутационные шнуры в стороны, и закреплять их на вертикальных кабельных органайзерах. Такое решение позволяет обходиться без стандартных кабельных органайзеров и экономить ценное место в шкафу.

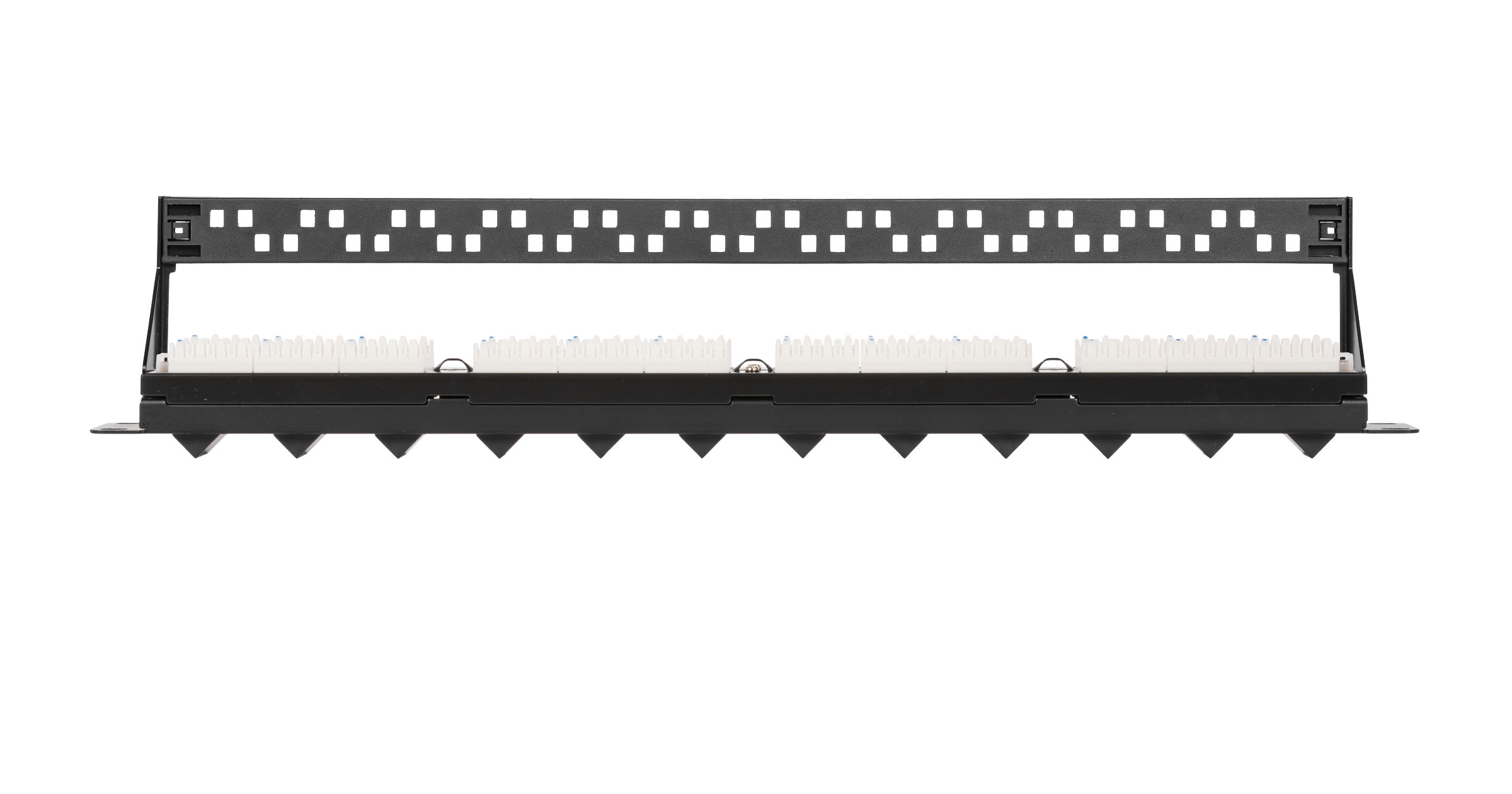

Патч-панели NMC-RP24UE2-AN-1U-BK (Кат. 6) вмещают по 24 порта RJ45/8P8C при высоте 1U. Панели выполнены в черном цвете и предназначены для монтажа в 19 шкаф или стойку. С тыльной стороны панелей размещены контакты 110 типа с цветовой маркировкой по стандарту Т568А/В. Для удобства администрирования все порты пронумерованы, имеются дополнительные маркировочные площадки. В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей.
Ключевые особенности
- IDC контакты совместимы с вилками 110 типа и инструментом NMC-315DR с насадкой для одновременной заделки 4-х пар
- Все порты пронумерованы
- Специальный дизайн контактов минимизирует перекрестные наводки
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
Базовая комплектация
| Состав комплекта | Количество |
|---|---|
| Патч-панель | 1 шт. |
| Инструкция по монтажу | 1 шт. |
| Комплект стяжек | 24 шт. |
| Винт-Шайба-Гайка | 4 шт. |
| Кабельный органайзер | 1 шт. |
Технические характеристики
| Наименование | Значение |
|---|---|
| Категория | 6 |
| Полоса пропускания | 205 МГц |
| Исполнение | неэкранированное |
| Количество портов | 24 |
| Высота | 1U |
| Тип разъемов | RJ45/8P8C |
| Материал контактов в разъеме | фосфористая бронза |
| Материал покрытия контактов в разъеме | золото (50 мкд) поверх никеля (~100 мкд) |
| Количество циклов переподключения шнуров | не менее 750 |
| Тип IDC контактов | 110/KRONE |
| Способ заделки кабеля | горизонтальный |
| Схема разводкиа | T568A/B |
| Допустимый диаметр проводников | ~24-22 AWG (0.50-0.65 мм) |
| Материал IDC контактов | фосфористая бронза |
| Материал покрытия IDC контактов | олово (100 мкд) |
| Монтаж | шкаф или стойка 19" |
| Глубина в стойке, без/с органайзером, мм | 34/87 |
| Материал несущей конструкции | сталь 1.5 мм |
| Цвет | черный |
| Сопротивление изоляции | не менее 500 МОм (при постоянном напряжении 100В) |
| Предельно выдерживаемая нагрузка | 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление разъемов | не более 20 мкОм |
| Контактное сопротивление IDC | не более 2.5 мкОм |
| Диапазоны температур | хранение от -40 до +70°C эксплуатация от -10 до +60°C |
| Упаковка | индивидуальная - картонная коробка |
| Габариты, мм | 510х80х60 |
| Масса, кг | 0.9100 |
| Гарантия | 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX |
Соответствие стандартам
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Поддерживаемые приложения
- 10BASE-T
- 100BASE-TX
- 100BASE-T4
- 1000BASE-T
- 10G-BASE-T (55M for Cat. 6)
- ATM-25
- ATM-51
- ATM-155
- 100VG-AnyLan
- TR-4
- TR-16 Active
- TR-16 Passive
Характеристики
Основные характеристики
Категория | 6 |
Количество портов | 24 |
Экран | неэкранированная |
Габариты и вес
Вес брутто, кг | 0.91 |
Габариты упаковки | 510x80x60 мм |
Монтажная высота | 1U |
Объем, м3 | 0.00224 |
Материалы и цвет
Цвет | черный |
Конструкция
Задний кабельный организатор | есть |
Метод заделки контактов IDC | Dual (110/Krone) |
Особенности конструкции | патч-панель с угловыми портами |
Схема разводки проводников согласно ANSI/TIA/EIA-568-B | T568A/B |
Тип портов | 8P8C |
Дополнительные характеристики
Гарантия | 5 лет расширенная / 25 лет системная |
Модель | NMC-RP24UE2-AN-1U-BK |
Производитель | NIKOMAX |
Страна производства | Тайвань |
