NIKOMAX NMC-RP24SE2-HU-MT Коммутационная панель 19", 0,5U, 24 порта, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110/KRONE, T568A/B, полный экран, с органайзером, металлик
Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров.

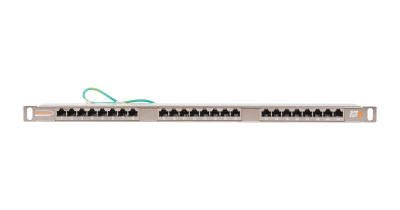

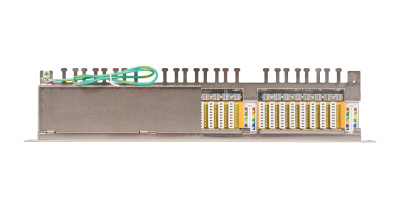

Панели высокой плотности NMC-RP24SE2-HU-MT (кат.6) выполнены в стальных, полностью экранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Данные панели вмещают по 24 порта RJ45/8P8C при высоте всего 0,5U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B. Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированы никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.
Ключевые особенности
- 9-й IDC контакт специально для заземления дренажного проводника кабеля
- Общая шина заземления и винтовые клеммы для наилучшей электрической связи с корпусом панели
- Специальный дизайн контактов минимизирует перекрестные наводки
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
Базовая комплектация
Состав комплекта | Количество |
---|---|
Патч-панель | 1 шт. |
Инструкция по монтажу | 1 шт. |
Комплект стяжек | 24 шт. |
Винт-Шайба-Гайка | 4 шт. |
Провод заземления | 1 шт. |
Технические характеристики
Наименование | Значение |
---|---|
Категория | 6 |
Полоса пропускания | 250 МГц |
Исполнение | полностью экранированное |
Количество портов | 24 |
Высота | 0,5U |
Тип разъемов | RJ45/8P8C |
Материал контактов в разъеме | фосфористая бронза |
Материал покрытия контактов в разъеме | золото (50 мкд) поверх никеля (~100 мкд) |
Количество циклов переподключения шнуров | не менее 750 |
Тип IDC контактов | 110/KRONE |
Способ заделки кабеля | горизонтальный |
Схема разводкиа | T568A/B |
Допустимый диаметр проводников | ~24-22 AWG (0.50-0.65 мм) |
Материал IDC контактов | фосфористая бронза |
Материал покрытия IDC контактов | олово (100 мкд) |
Монтаж | шкаф или стойка 19" |
Глубина в стойке | 100 мм |
Материал несущей конструкции | никелированная сталь: корпус - 1.5 мм; крышка - 1мм |
Цвет | металлик (никель) |
Сопротивление изоляции | не менее 500 МОм (при постоянном напряжении 100В) |
Предельно выдерживаемая нагрузка | 1000 В, 60 Гц в течение 1 минуты |
Контактное сопротивление разъемов | не более 20 мкОм |
Контактное сопротивление IDC | не более 2.5 мкОм |
Диапазоны температур | хранение от -40 до +70°C эксплуатация от -10 до +60°C |
Упаковка | индивидуальная - картонная коробка |
Габариты, мм | 490х110х50 |
Масса, кг | 1.320 |
Гарантия | 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX |
Соответствие стандартам
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Поддерживаемые приложения
- 10BASE-T
- 100BASE-TX
- 100BASE-T4
- 1000BASE-T
- 10G-BASE-T (55M for Cat. 6)
- ATM-25
- ATM-51
- ATM-155
- 100VG-AnyLan
- TR-4
- TR-16 Active
- TR-16 Passive
Основные характеристики
Категория | 6 |
Количество портов | 24 |
Экран | экранированная |
Габариты и вес
Вес брутто, кг | 1.32 |
Габариты упаковки | 490x110x50 мм |
Монтажная высота | 0.5U |
Объем, м3 | 0.0027 |
Материалы и цвет
Цвет | металлик |
Конструкция
Метод заделки контактов IDC | Dual (110/Krone) |
Особенности конструкции | патч-панель высокой плотности (HD) |
Схема разводки проводников согласно ANSI/TIA/EIA-568-B | T568A/B |
Тип портов | 8P8C |
Дополнительные характеристики
Гарантия | 5 лет расширенная / 25 лет системная |
Модель | NMC-RP24SE2-HU-MT |
Производитель | NIKOMAX |
Страна производства | Тайвань |
