NIKOMAX NMC-RP24SA2-1U-MT Коммутационная панель 19", 1U, 24 порта, Кат.6a (Класс Ea), 500МГц, RJ45/8P8C, 110/KRONE, T568B, полный экран, с органайзером, металлик
Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров.

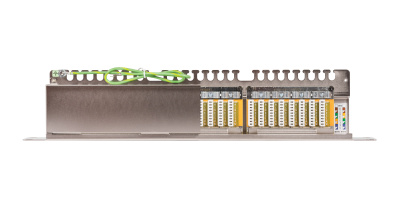

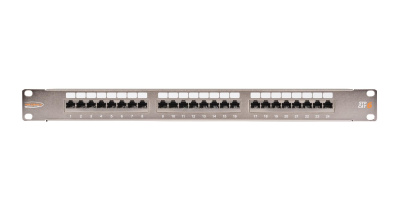

Патч-панель NIKOMAX NMC-RP24SA2-1U-MT (кат.6A) выполнена в стальном, полностью экранированном корпусе и предназначена для монтажа в 19” шкафы или стойки. Панель имеет стандартную высоту в 1U и вмещает по 24 порта RJ45/8P8C. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B. Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированы никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.
Состав комплекта Количество Патч-панель 1 шт. Инструкция по монтажу 1 шт. Комплект стяжек 24 шт. Винт-Шайба-Гайка 4 шт. Технические характеристики
Наименование Значение Категория 6а Полоса пропускания 500 МГц Исполнение полностью экранированное Количество портов 24 Высота 1U Тип разъемов RJ45/8P8C Материал контактов в разъеме фосфористая бронза Материал покрытия контактов в разъеме золото (50 мкд) поверх никеля (~100 мкд) Количество циклов переподключения шнуров не менее 750 Тип IDC контактов 110/KRONE Способ заделки кабеля горизонтальный Схема разводки T568A/B Допустимый диаметр проводников ~24-22 AWG (0.50-0.65 мм) Материал IDC контактов фосфористая бронза Материал покрытия IDC контактов олово (100 мкд) Монтаж шкаф или стойка 19" Глубина в стойке 94 мм Материал несущей конструкции никелированная сталь: корпус - 1.5 мм; крышка - 1мм Цвет металлик (никель) Сопротивление изоляции не менее 500 МОм (при постоянном напряжении 100В) Предельно выдерживаемая нагрузка 1000 В, 60 Гц в течение 1 минуты Контактное сопротивление разъемов не более 20 мкОм Контактное сопротивление IDC не более 2.5 мкОм Диапазоны температур хранение от -40 до +70°C
эксплуатация от -10 до +60°CУпаковка индивидуальная - картонная коробка Габариты, мм 510х110х80 Масса, кг 1.440 Гарантия 5 лет - расширенная; 25 лет - в составе сертифицированной СКС NIKOMAX Соответствие стандартам
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Поддерживаемые приложения
- 10BASE-T
- 100BASE-TX
- 100BASE-T4
- 1000BASE-T
- 10G-BASE-T (55M for Cat. 6)
- ATM-25
- ATM-51
- ATM-155
- 100VG-AnyLan
- TR-4
- TR-16 Active
- TR-16 Passive
Основные характеристики
Категория | 6a |
Количество портов | 24 |
Экран | экранированная |
Габариты и вес
Вес брутто, кг | 1.44 |
Габариты упаковки | 510x110x80 мм |
Монтажная высота | 1U |
Объем, м3 | 0.0053 |
Материалы и цвет
Цвет | металлик |
Конструкция
Задний кабельный органайзер | + |
Метод заделки контактов IDC | Dual (110/Krone) |
Схема разводки проводников согласно ANSI/TIA/EIA-568-B | T568A/B |
Тип портов | 8P8C |
Дополнительные характеристики
Гарантия | 5 лет расширенная / 25 лет системная |
Количество в упаковке | 1 |
Модель | NMC-RP24SA2-1U-MT |
Производитель | NIKOMAX |
Страна производства | Тайвань |
