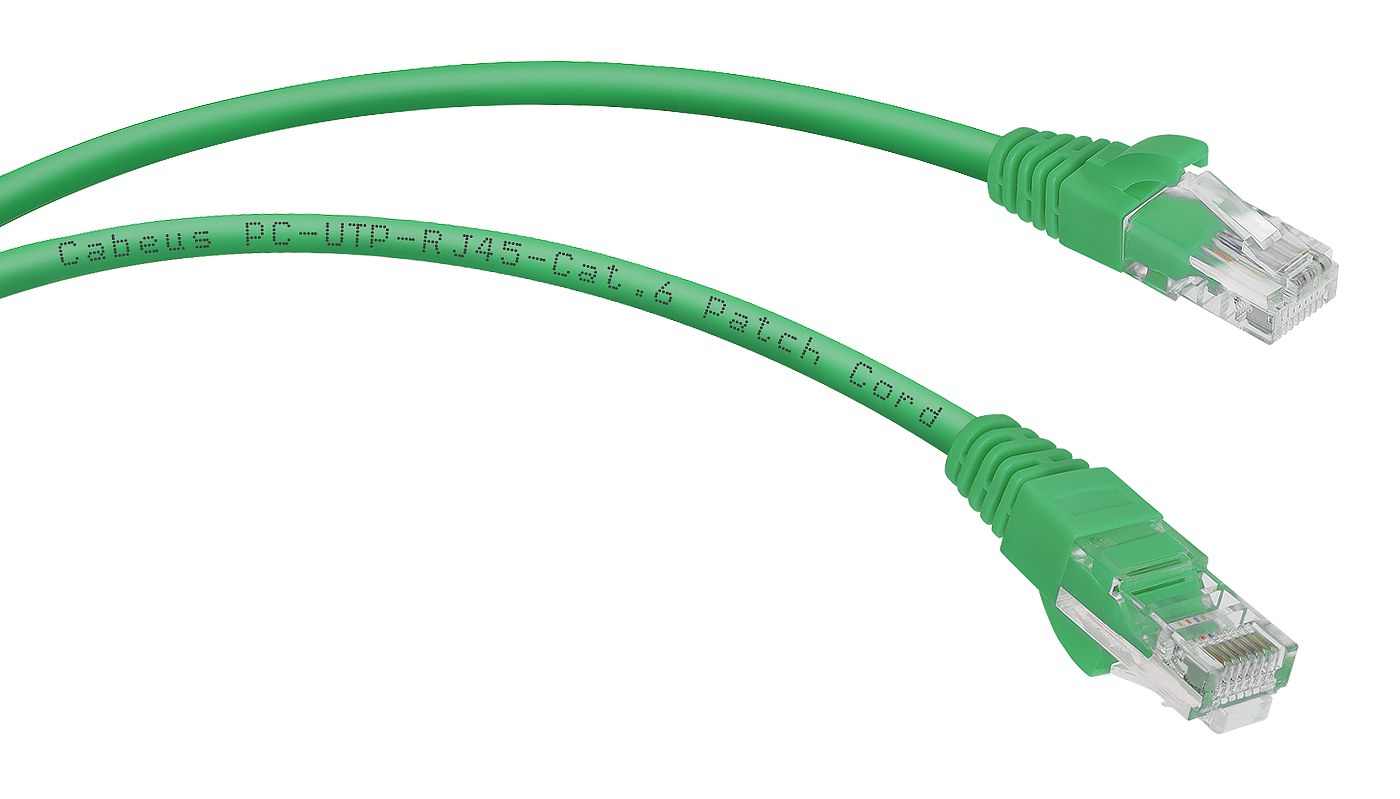

Cabeus PC-UTP-RJ45-Cat.6-1m-GN Патч-корд U/UTP, категория 6, 2xRJ45/8p8c, неэкранированный, зеленый, PVC, 1м
Описание
Назначение
Предназначается для соединения (коммутации) двух портов RJ-45(8P8C) между собой. Порты могут находиться как на пассивном устройстве – розетка, коммутационная панель, так и на активном оборудовании – компьютер, концентратор, коммутатор, роутер и т.д. Чаще всего применяется для подключения компьютера к розетке или активному сетевому оборудованию или для соединения портов в коммутационных панелях.
Коммутационный шнур (кабель, патч-корд) - одна из составных частей структурированной кабельной системы и входит в оборудование гарантийных кабельных систем.
Конструкция и материалы
Изготовлен из 4-х парного неэкранированного кабеля типа витая пара (U/UTP) с многопроволочными жилами (patch, stranded), оболочка кабеля - поливинилхлорид (ПВХ, PVC). Диаметр проводников: 24 AWG (7х0,20 мм). Диаметр кабеля - 6,2 мм. Оконцован разъемами типа RJ-45 (8p8c) - 8-ми позиционный, 8 контактов. Корпус разъема RJ-45 - прозрачный поликарбонат стандарта UL-94V-2 (самозатухание в течение 30 секунд на вертикально установленном образце; образование капель из пылающих частиц допускается). Контактная группа разъема RJ-45: фосфор-бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки. Защитный колпачок разъема RJ-45 - заливной с защитой замка также выполнен из поливинилхлорида (ПВХ, PVC).
Схема разводки - прямая, RJ-45 (8P8C) — RJ-45 (8P8C), соответствует стандарту ANSI/TIA/EIA-568B (европейский)
Электрические характеристики
Полоса пропускания: 250 МГц
Схема разводки проводников: cогласно ANSI/TIA/EIA-568B, прямая, T568B
Максимальный ток (при 20°С): 1,5 А
Ном. рабочее напряжение: 48 В
Электрическая прочность диэлектрика: 1000 В/1 мин.
Сопротивление изоляции: ≥ 500 МОм
Контактное сопротивление: ≤20 мОм
Соответствие стандартам
Категория 6 согласно стандарту ANSI/TIA/EIA-568.С2
Класс E согласно ISO/IEC 11801
Поддерживаемые стандарты передачи данных: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Условия эксплуатации
Температура хранения: –20°C – +60°CДопустимая температура эксплуатации: от -20 до +50
Относительная влажность: ≤ 93%
Количество подключений: ≥ 750 циклов
Усилие на разрыв (кабель/разъем): ≥ 89 Н
Комплект поставки

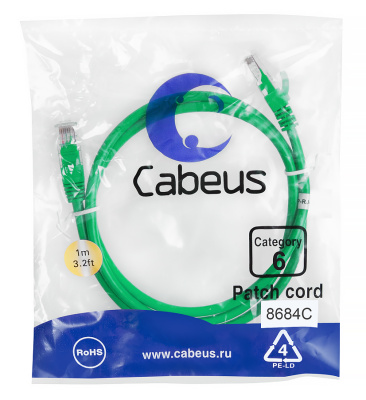

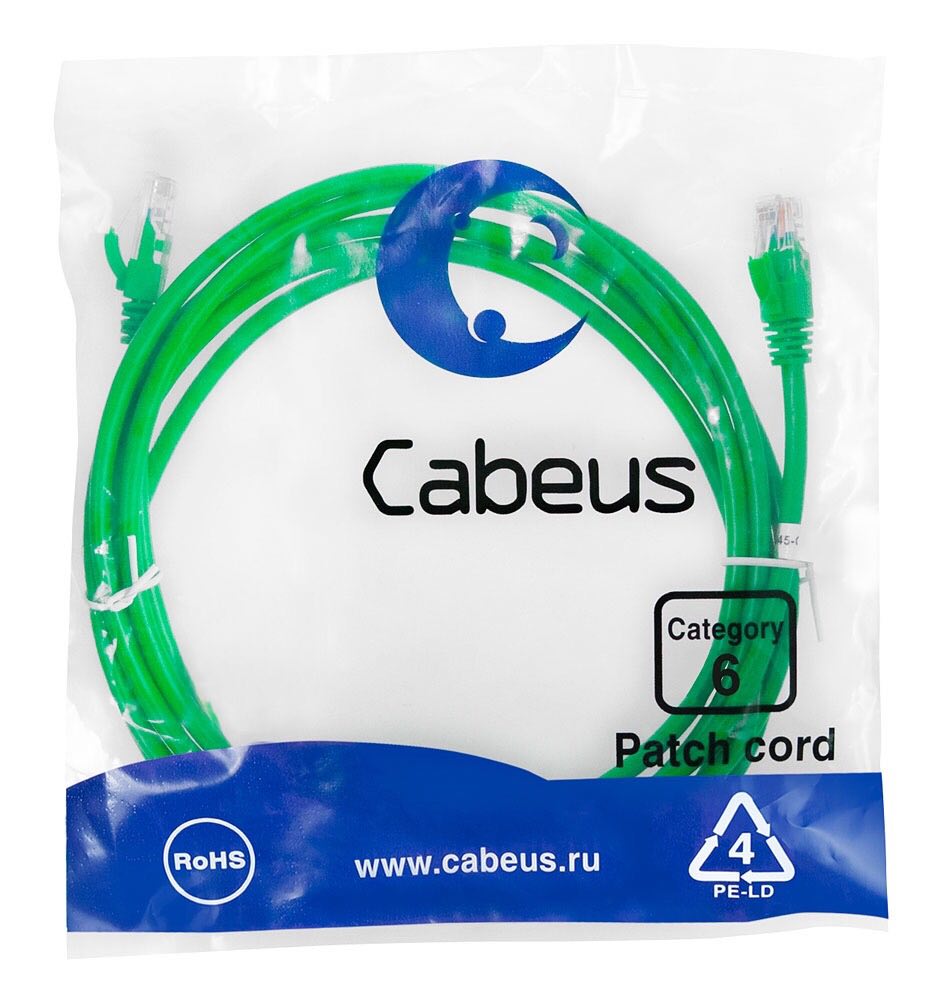

Поставляется в индивидуальной упаковке - запаянном пакете из полиэтилена. Паспортом изделия, гарантийным талоном и другой сопроводительной документацией не комплектуется.
Другие варианты исполнения
Доступны 8 цветовых решений: синий, красный, оранжевый, белый, желтый, черный, зеленый, серый; 2 исполнения оболочки - PVC и LSZH; 10 вариантов длины - 0.3, 0.5, 1, 1.5, 2, 3, 5, 10, 15, 20 метров.
Характеристики
Основные характеристики
Длина, м | 1 |
Категория | 6 |
Тип | RJ-45 - RJ-45 прямой |
Экран | U/UTP |
Эксплуатационные характеристики
Температура хранения | –20°C ... +60°C |
Габариты и вес
Вес брутто, кг | 0.05 |
Диаметр проводника | 24 AWG (7х0,20 мм) |
Диаметр проводника в изоляции | 0,98 ± 0,05 мм |
Длина | 1 м |
Наружный диаметр кабеля | 6,2 мм ±0,2 мм |
Материалы и цвет
Материал внешней оболочки | PVC |
Материал колпачков | поливинилхлорид (ПВХ) |
Материал контактов | фосфористая бронза с напылением золотом 1,27 мкм |
Материал корпуса | прозрачный поликарбонат UL-94V-2 |
Материал проводника | медь |
Цвет | зеленый |
Конструкция
Количество витых пар | 4 |
Конструкция проводника | 7 медных жил Ø0,20 мм, 24 AWG |
Проводник | многожильный (stranded, patch) |
Схема разводки проводников согласно ANSI/TIA/EIA-568-B | T568B |
Дополнительные характеристики
Гарантия | 5 лет |
Количество в упаковке | 1 |
Модель | PC-UTP-RJ45-Cat.6-1m-GN |
Производитель | Cabeus |
Страна производства | Китай |
