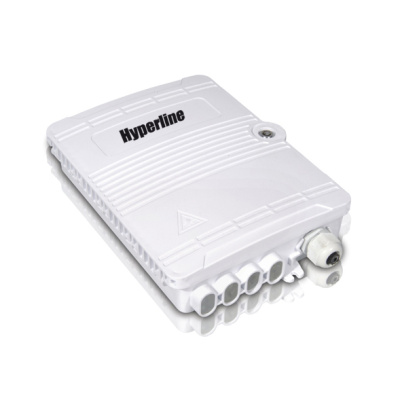

Hyperline FO-WBI-8A-GY Бокс оптический настенный, 8 портов (SC duplex LC), без пигтейлов и проходных адаптеров, IP65, 213 х 163 х 47 мм, серый

Назначение

Боксы оптические настенные Hyperline серии FO-WBI(P) используются в качестве точки перехода от магистрального к абонентским кабелям. Помимо соединения волокон, подключения разветвителя (сплиттера) и отвода кабелей данные боксы обеспечивают надежную защиту и удобную организацию сети в рамках здания или помещения. Степень защиты корпуса IP65 позволяет использовать оптические боксы как внутри, так и снаружи помещений.

Паспорт изделия "Бокс оптический настенный серии FO-WBI(P)"

Руководство по монтажу оптического бокса FO-WBI-8A-GY

Применение

• Бокс для настенного монтажа внутри и вне помещений
• Сети PON/FTTH в коттеджах и многоквартирных домах
• Организация узлов коммутации оптических сетей
• Подходит для установки адаптеров SC, duplex LC

Корпус бокса выполнен из высокопрочного пластика, устойчивого к воздействию атмосферных факторов, что делает возможным эксплуатацию в широком температурном диапазоне: от -40°C до +65°C.
Встроенный замок обеспечивает защиту от несанкционированного доступа.

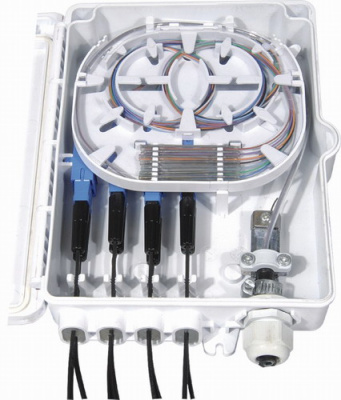

При монтаже изделие размещается вертикально на стене. Возможен монтаж на опорах или столбах. Ввод кабелей производится снизу. Проходные адаптеры устанавливаются в гнезда на перегородке внутри корпуса. В корпусе изделия возможна коммутация до 8 оптических волокон.

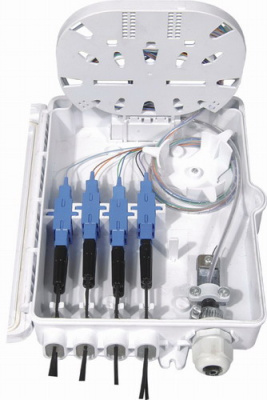

В стандартной комплектации бокс оснащен сплайс-кассетой и фиксирующими элементами для организации оптических волокон. Монтажные шнуры (пигтейлы), проходные адаптеры, разветвители в комплект поставки не включены.

Оптические боксы серии FO-WBI(P) могут устанавливаться внутри и вне помещений.

Особенности конструкции

• 8 портов SC / LC duplex
• Закрытый со всех сторон надежный пластиковый корпус
• Компоненты из высококачественного долговечного пластика
• Эстетичный дизайн с защитой от проникновения пыли и влаги IP65
• Позволяет организовать кабели, пигтейлы, разветвитель и адаптеры
• Фиксация кабелей, укладка запаса волокна, абонентский отвод
• Подходит для внутренней и наружной установки
• Поставляется без адаптеров и пигтейлов

Технические характеристики

Материал изделия

• Корпус: сплав (смесь) АБС-пластика и поликарбоната (ABS + PC)
• Цвет корпуса: серый (GY)

Габариты и вес

• Габаритные размеры (ВхШхГ): 213 мм х 163 мм х 47 мм
• Вес: 1.3 кг
• Объем: 0.003542 м³

Комплектность поставки

• Бокс оптический: 1 шт.
• Монтажный комплект: 1 компл.

Условия эксплуатации

Атмосферные условия

• Рабочая температура: от -40 до +65 °С
• Относительная влажность воздуха: до 85 % (при +25 °С)
• Атмосферное давление: от 70 до 106 кПа

Изоляция и испытание напряжением

• Сопротивление изоляции корпуса: ≥ 20 ГОм (500 В, пост. ток)
• Испытательное напряжение (пост. ток): 300 В (1 мин.)

Транспортировка и хранение

Правила перевозки

Упакованное изделие допускается транспортировать закрытым автомобильным и железнодорожным транспортом, а также в трюмах водного транспорта и в герметизированных отсеках воздушного транспорта, в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.

Хранение

Складское помещение должно обеспечивать температуру от 0 до +40 °С и относительную влажность до 80 %.

Изделие в упакованном виде может храниться в течение 12 месяцев после отгрузки, включая срок транспортирования.

Гарантия производителя

Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик без уведомления.

Гарантия производителя – 5 лет.

Качество изделий, поставляемых компанией Hyperline, соответствует техническим требованиям, предъявляемым к данному классу товаров, и подтверждается сертификатами соответствия.

Гарантия предоставляется при условии соблюдения правил хранения и применения поставленного товара в соответствии с технической документацией. Гарантийный срок исчисляется с момента передачи продукции покупателю.

Для проведения гарантийного обслуживания Покупатель должен самостоятельно доставить изделие в сервисный центр авторизованного дистрибьютора в полной комплектации, по возможности в оригинальной заводской упаковке, либо другой упаковке, отвечающей требованиям по транспортировке данного вида оборудования.

Гарантийные обязательства не распространяются на оборудование:

• имеющее механические повреждения;
• подвергшееся недопустимому воздействию неблагоприятных внешних условий;
• подвергшееся модификации или иному несанкционированному вмешательству;
• вышедшее из строя по причине произведенных нарушений требований по эксплуатации оборудования, указанных в инструкции и/или другой документации;
• с истекшим или недокументированным гарантийным сроком;
• с поврежденной маркировкой, не позволяющей определить серийный номер изделия.
