Cabeus RS-485 2x2x22AWG/7 Кабель для интерфейса RS-485/422, 2x2x22 AWG (SF/UTP), многожильный (patch), для внутренней и внешней прокладки (-40°С - +75°С), PVC (305м)

Назначение и конструкция

Двухпарный кабель стандарта RS-485/422 предназначен для передачи низкочастотных сигналов, реализации функций контроля и управления в промышленных сетях. Кабель выполнен в экранированном исполнении SF/UTP и предназначен для стационарной/не стационарной прокладки как внутри, так и вне зданий. Диаметр проводников составляет 22 AWG, конструкция 7х0,25мм. Экранирование кабеля выполнено оплеткой из проволок на основе луженой меди и полиэфирной алюминиевой фольгой. Внешняя оболочка выполнена из огнестойкого ПВХ, исполнение FR-PVC, стойкого к УФ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель может применяться в системах с классом защиты IP67, в агрессивных промышленных средах.
Внешняя оболочка устойчива к ультрафиолету, маслам и нефтепродуктам. Может использоваться в расширенном температурном диапазоне.



Схема строения кабеля

1. внешняя оболочка 2. оплетка из луженой меди 3. экран из полиэфирной алюминиевой фольги 4. буферный наполнитель 5. медный проводник (многожильный) 6. изоляция проводника

Основные параметры

Параметр	Значение
Стандарт	RS-485/422
Число пар	2
Тип	SF/UTP
Диаметр проводника	7х0,25мм (22 AWG)
Проводник (жила)	многожильный, луженая электротехническая медь
Материал оболочки кабеля	огнестойкий ПВХ (FR-PVC, UV)
Цвет	черный
Применение	внутренняя/внешняя прокладка
Масса	24 ± 0,5кг

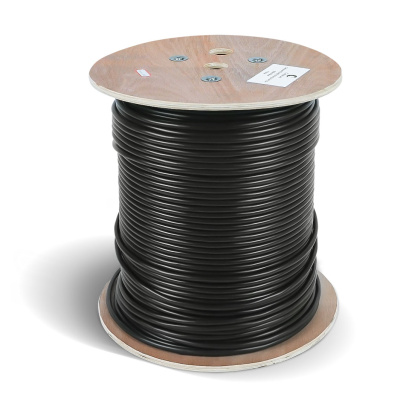

Упаковка	фанерный барабан
Длина кабеля	305м
