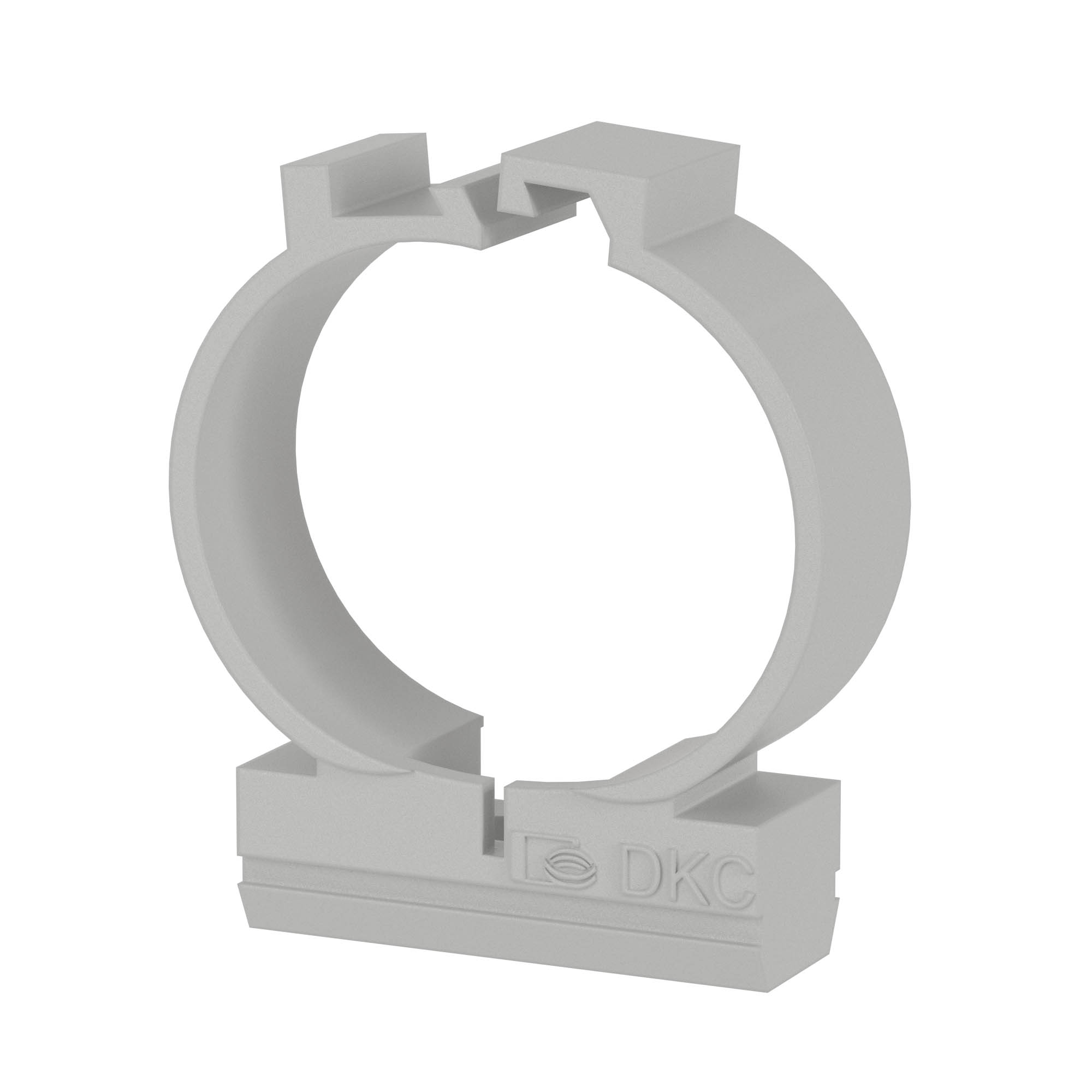

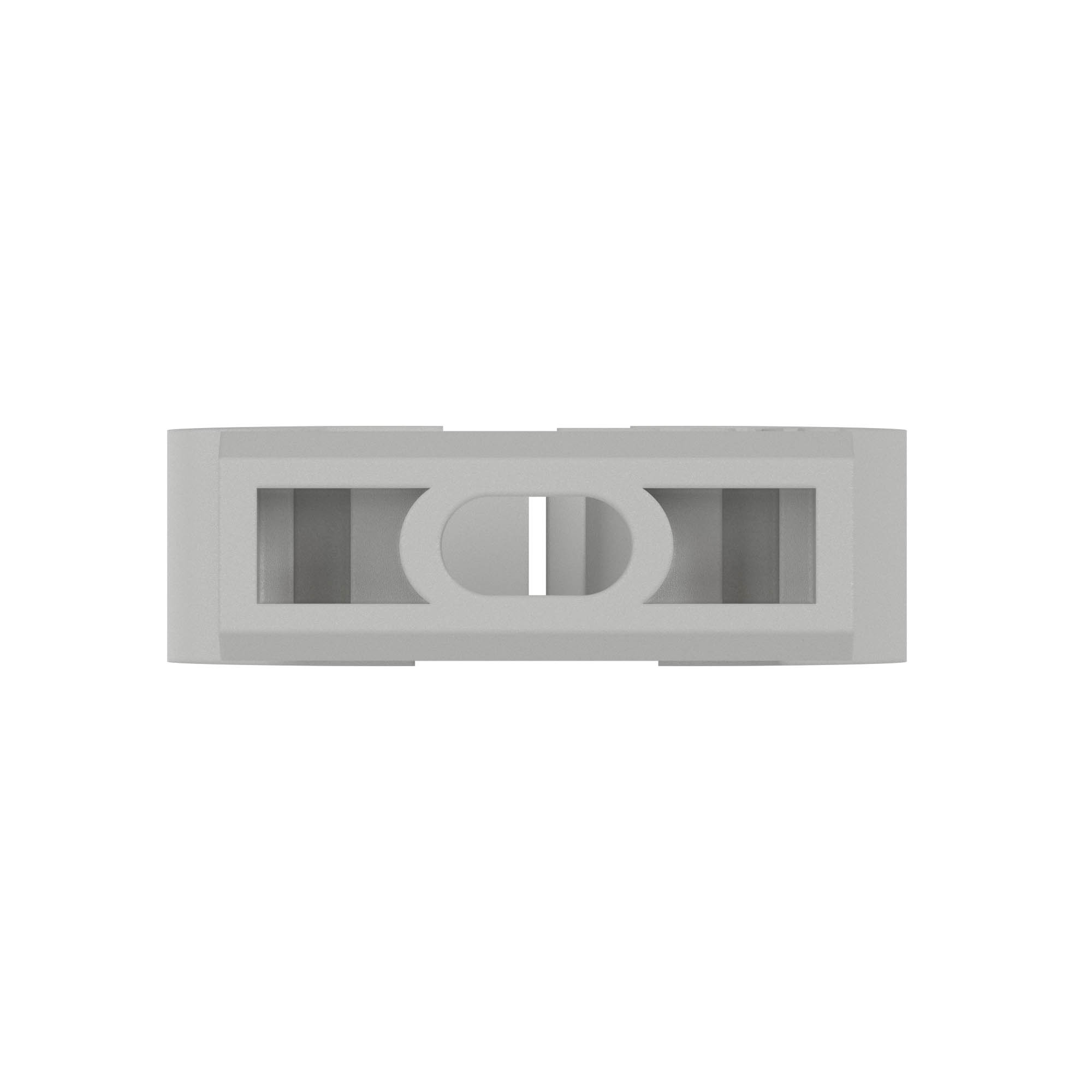

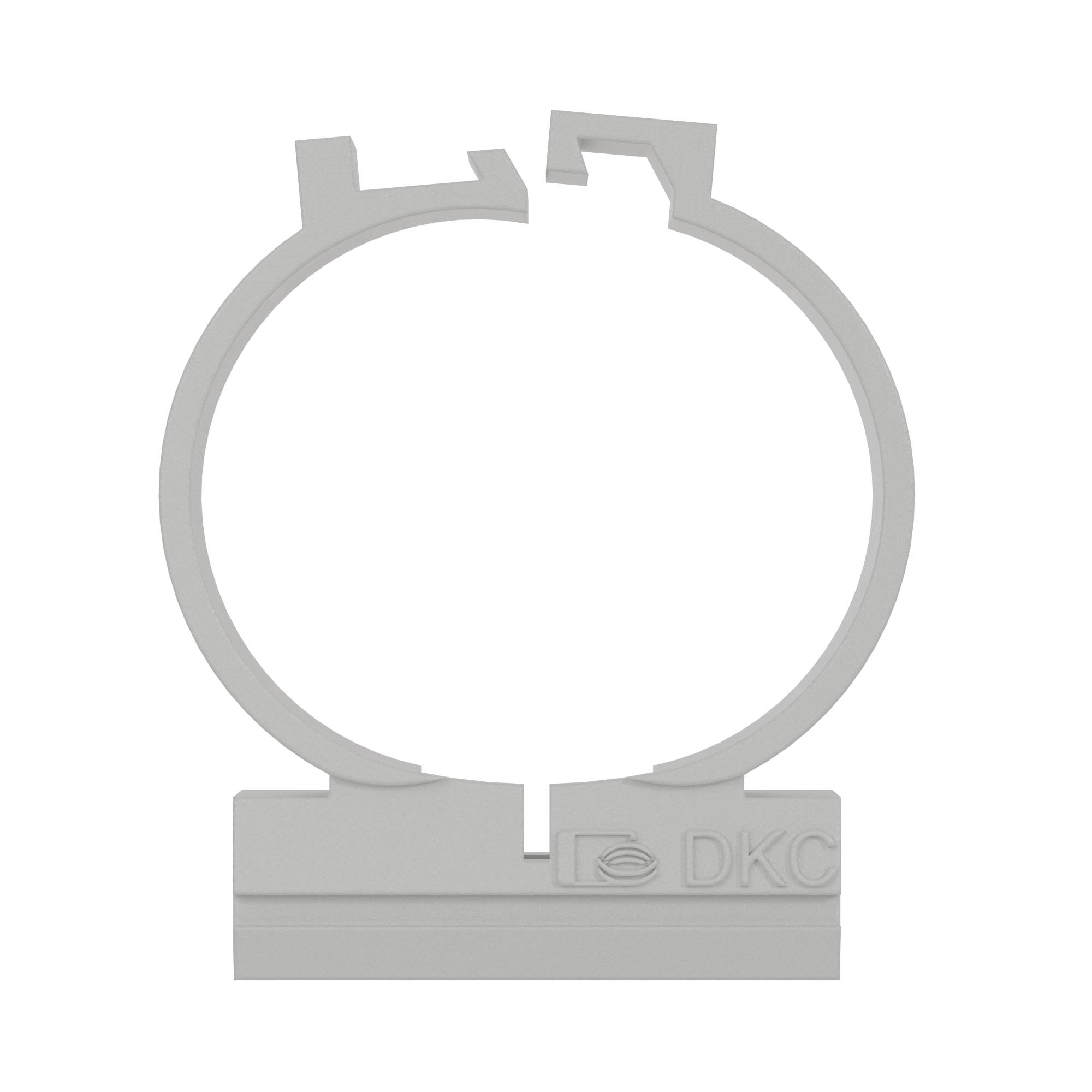

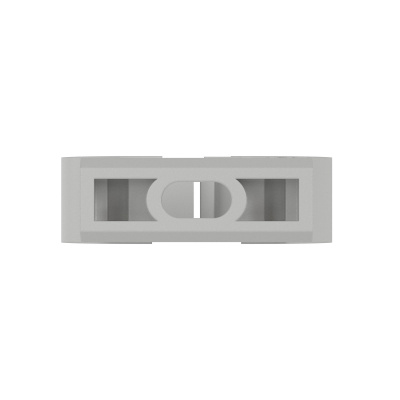

ДКС 51125 Держатель двухкомпонентный для гладких жестких и гибких гофрированных труб с внешним диаметром 25мм, цвет серый
Код товара:17561
Артикул:51125
19.15 ₽/шт
Доступно для заказа (4760)
Доступно для заказа (159414)
-+
В корзину
Купить в 1 клик
Описание
Назначение
Держатель ДКС 51125 используется для крепления жестких гладких и гофрированных труб с внешним диаметром 25мм к поверхности стен, потолков, полов и перегородок. При монтаже труб к потолку предпочтительнее использовать двухкомпонентные (охватывающие) держатели для труб ДКС 51125, так как их конструкция исключает самопроизвольное выскальзывание трубы из держателя даже под нагрузкой.
Комплект поставки
Держатель для труб двухкомпонентный ДКС 51125 поставляется поштучно без индивидуальной упаковки или в укрупненной упаковке по 120 или 400 штук. Паспортом изделия, гарантийным талоном и другой сопроводительной документацией не комплектуется.Основные характеристики:
- материал – полипропилен;
- цвет – серый RAL 7035;
- температура эксплуатации – от –25 до +60 °С;
- держатели разного диаметра могут быть установлены на направляющую для крепления держателей, код 51400.
Варианты исполнения держателей

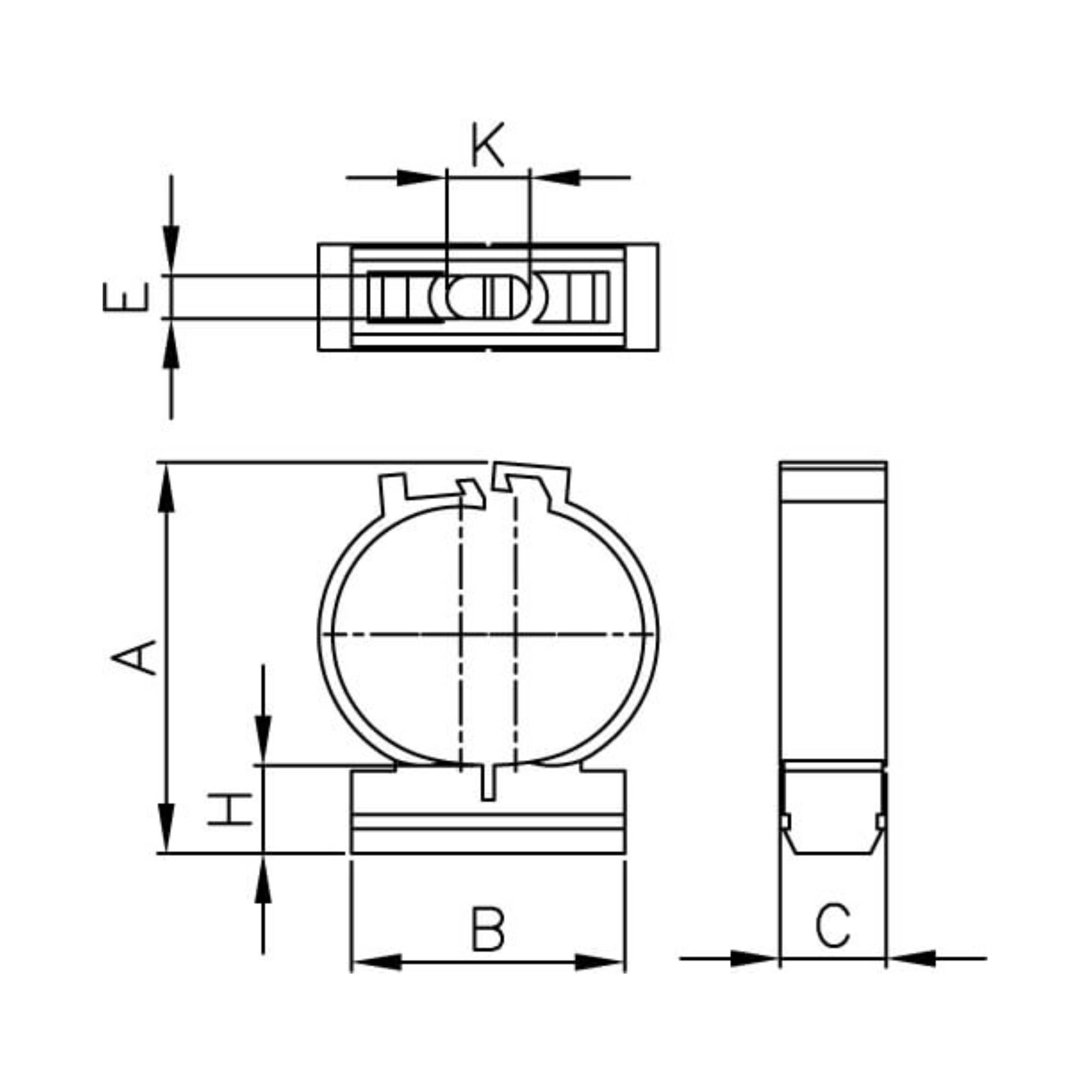

| Диаметр, мм | Геометрические размеры, мм | Оптовая упаковка | Розничная упаковка | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | H | E | K | кол-во, шт. | код | кол-во, шт. (пак. х шт.) | код | |
| 16 | 30.8 | 21 | 12.8 | 10 | 5.2 | 10 | 600 | 51116 | 280 (20х14) | 51116R |
| 20 | 34.6 | 24.5 | 12.8 | 10 | 5.2 | 10 | 600 | 51120 | 180 (20х9) | 51120R |
| 25 | 41.3 | 27 | 12.8 | 10 | 5.2 | 10 | 400 | 51125 | 120 (20х6) | 51125R |
| 32 | 47.3 | 33 | 12.8 | 10 | 5.2 | 10 | 100 | 51132 | 80 (20х4) | 51132R |
Характеристики
Основные характеристики
Аксессуар | держатель |
Тип трубы | гибкие гофрированные и жесткие гладкие трубы |
Габариты и вес
Вес брутто, кг | 0.004 |
Габариты упаковки | 260х200х230 мм |
Номинальный внешний диаметр | 25 мм |
Объем, м3 | 0.00003 |
Материалы и цвет
Цвет | серый |
Дополнительные характеристики
Количество в упаковке | 400 |
Модель | 51125 |
Производитель | DKC |
Страна производства | Россия |
