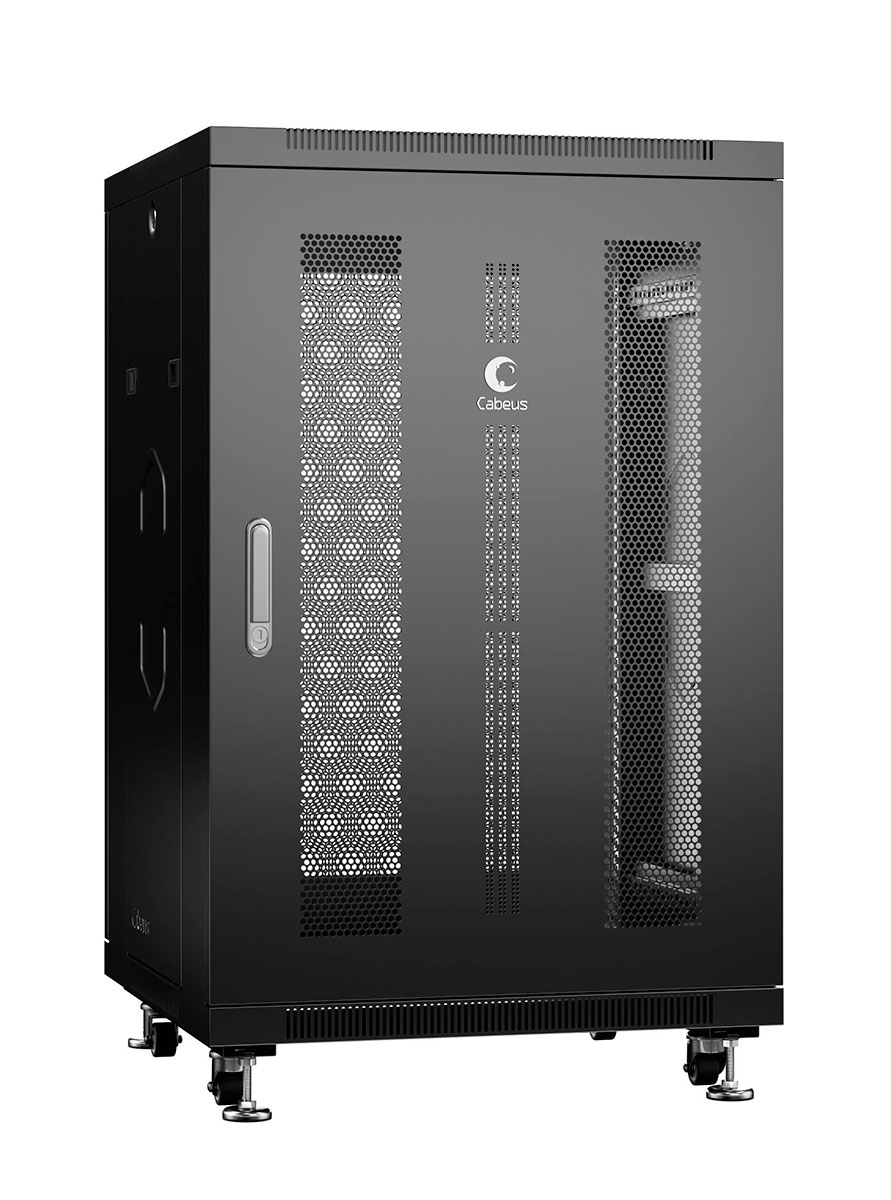

Cabeus ND-05C-18U60/100-BK Шкаф монтажный телекоммуникационный 19" напольный для распределительного и серверного оборудования 18U 600x1000x988mm (ШхГхВ) передняя и задняя перфорированные двери, ручка с замком, цвет черный (RAL 9004)

Напольные шкафы Cabeus серии ND-05С предназначены для установки и использования только внутри помещений.

Нагрузочная способность - до 800 кг.

Cтепень защиты оболочки от проникновения по IEC 60529 (DIN 40050, ГОСТ 14254) - IP20.

В шкафу естественная (пассивная) вентиляция за счет перфорации в корпусе, крыше шкафа и на передней и задней двери.

Шкаф поставляется в разобранном виде, комплектом из 3-х упаковок. В комплекте поставки идет паспорт изделия и инструкция по сборке.

Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон, через боковые легкосъемные стенки, переднюю и заднюю двери.

Материал, из которого изготовлен шкаф - холоднокатаная сталь. Толщина элементов: монтажный профиль - 2.0мм, несущая конструкция - 1.5мм, остальные элементы - 1.2мм.

Покрытие – ударопрочная порошковая краска, черная (RAL9004).

Шкафы могут быть соединены между собой в общую конструкцию комплектом для скрепления Cabeus JI03. Для монтажа боковые панели стыкуемых шкафов необходимо снять. Для скрепления двух шкафов требуется 1 комплект.

Основные элементы конструкции шкафов серии ND-05C

1) Крыша шкафа. 2) Монтажный профиль 19” (S-образный). 3) Консоль для крепления монтажных профилей 19” (используется в шкафах шириной 800 мм). 4) Направляющая для крепления монтажных профилей 19”. 5) Перфорированная задняя дверь. 6) Металлическая задняя дверь. 7) Основание шкафа. 8) Роликовая опора. 9) Регулируемая опора. 10) Несущая рама каркаса. 11) Съемная боковая панель. 12) Стеклянная передняя дверь. 13) Перфорированная передняя дверь. 14) Щеточный ввод.

Стандартная конфигурация шкафа

Передняя дверь: металлическая с перфорацией, комплектуется одноточечным замком. Открытие - слева направо, при необходимости дверь можно перевесить в обратную сторону. Угол открытия - 220°.


Съемные боковые панели, запираемые на замок. Выполнены на цельном листе с усиливающими ребрами жесткости.


Задняя металлическая дверь с перфорацией.


Дверь и основание шкафа оборудованы шпильками заземления M6. Шина заземления и кабели заземления в комплект поставки не входят и приобретаются отдельно. Модели оригинальных аксессуаров - шина заземления Cabeus CGB-1U-19, кабели заземления Cabeus GRW.


Щеточный ввод на крыше.


В основании шкафа - 2 щёточных ввода и 5 съемных заглушек.


Перфорация для пассивной вентиляции в крыше. Для дополнительного охлаждения можно установить вентиляторный модуль Cabeus TRAY-100-BK. Дополнительный блок вентилятора можно установить только в крыше шкафа. Четыре 19" монтажных S - профиля с юнитовой разметкой, глубина установки направляющих может изменяться в зависимости от габаритов устанавливаемого оборудования.


В комплекте со шкафом - регулируемые опоры(ножки) и ролики для перемещения шкафа, крепежный комплект Cabeus SH-J014 в количестве 50 штук для крепления оборудования и комплект для сборки - винты, гайки, замки,шестигранный ключ и остальные крепежные элементы. В случае утери исходного комплекта его можно приобрести отдельно - модель Cabeus SH-ND-KIT.


Шкаф поставляется в 3-х коробках из многослойного гофрированного картона. Коробки пронумерованы, имеют сопроводительные надписи и скреплены пластиковой монтажной лентой.

Специализированные аксессуары Cabeus для напольных шкафов глубиной 1000мм.

Потолочный вентиляторный модуль Cabeus TRAY-100-BK. Параметры электропитания: 220-250 В, 50/60 Гц. Потребляемая мощность: 80Вт.


Перфорированная полка Cabeus SH-J018-FC-1000-BK. Максимально разрешенная нагрузка – 60 кг.


Направляющие Cabeus JH05-10-100KG-BK для установки тяжелого оборудования. Можно использовать для увеличения максимальной нагрузки стационарных полок до 100 кг.
