Quadratisch. Praktisch. Gut.
24 сентября 2017 0:00
// Технологии
Есть ли под квадратные гайки квадратные винты и квадратные отвертки? А бывают не квадратные гайки? Обзор всех типов закладных гаек для рэковых стоек.
И это не о шоколаде.
Как обычно, начнем издалека - с профиля.
Сложно представить телеком-шкафы и стойки без 19-дюймового профиля, и о нем уже написано достаточно. А пока обратим внимание на монтажные отверстия.
Форма монтажных отверстий в 19-дюймовых профилях менялась с течением времени - это раз, также она может отличаться у разных производителей - это два, и в третьих, она зависит от предназначения стойки или шкафа. Хотя все и описано в стандарте EIA-310, назвать хоть какой-то тип отверстий стандартным язык не поворачивается.
Итак, сейчас наиболее часто встречаются:
1. Круглые отверстия с резьбой - американские, определенные в ANSI B1.1-1974 - UNF 10–32 (где-то 3/16 дюйма) и UNC 12-24 (чуть больше 3/16 дюйма), а также с метрической резьбой M5 для легкого оборудования и с M6, которую раньше использовали HP.
Такие отверстия до сих пор популярны у стоек для аудио-оборудования, где нет перемещаемых профилей, и особенно на американском континенте
2. Круглые отверстия без резьбы, которые первыми начали применять IBM. Позже эта мода перекинулась на Dell и HP.
Сейчас это редкие гости в шкафах, поскольку наиболее распространенным стал третий тип:
3. Квадратные отверстия 3/8″ x 3/8″.
Наверное, на сегодняшний день это самый популярный тип отверстий в профилях на полях нашей Родины, да и на западе.
Вот про эти квадраты мы и поговорим. Для таких квадратных отверстий нужны квадратные гайки - и их есть у меня!

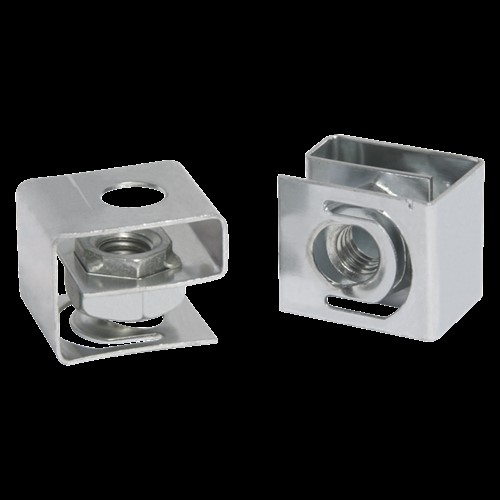

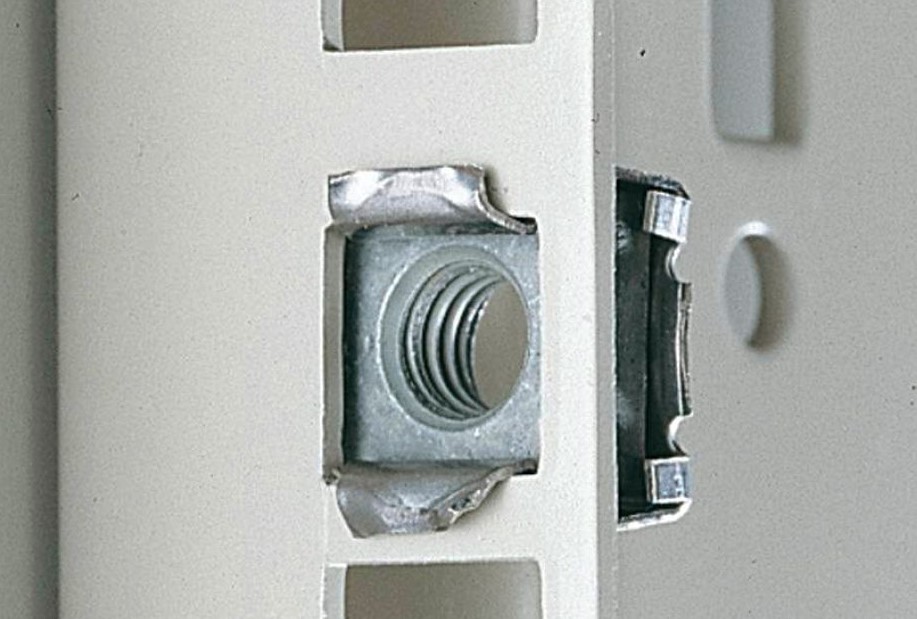

Квадратная гайка, или cage nut (caged nut или clip nut), - прошу любить и жаловать.
Изначально все гайки были квадратными, только позднее додумались делать их шестиугольными. Наша квадратная гайка необычная - квадрат гайки помещен в металлический кожух с подпружиненными усиками-крылышками. Они позволяют защелкивать гайку в квадратное отверстие и центрировать круглое отверстие с резьбой.

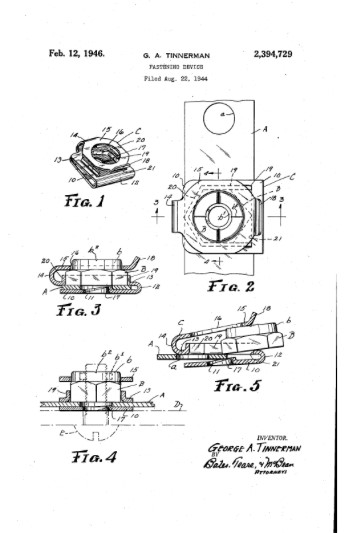

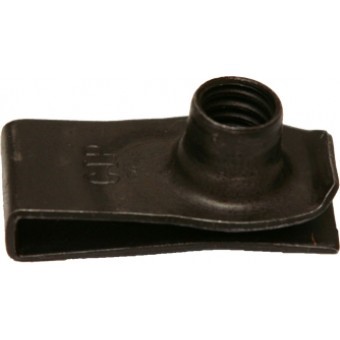

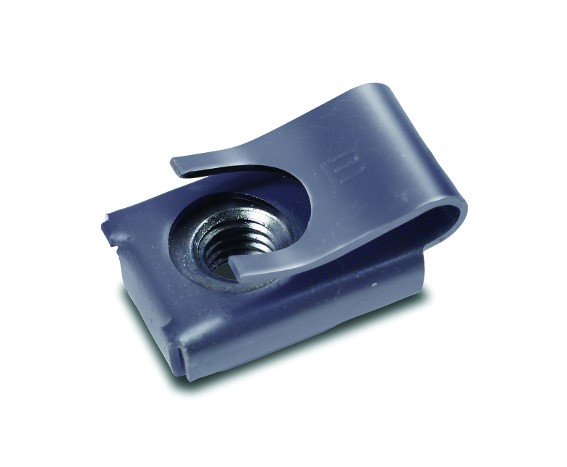

Но не всегда она была такой. В 1946 году была запатентована конструкция из пружинной клипсы, которая надевается на профиль и позволяет закладывать в себя обычную гайку.

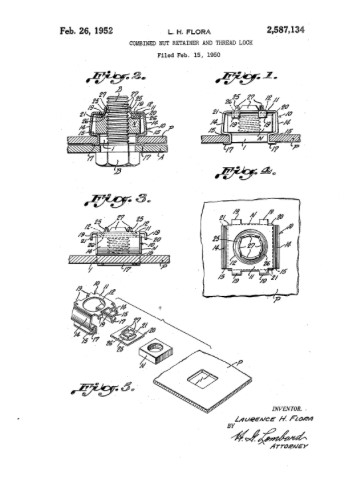

А в 1952 году была запатентована уже хорошо знакомая нам конструкция, которая используется и по сей день.
Какие преимущества дала эта конструкция? Во-первых, универсальность – в стандартное квадратное отверстие можно вставить гайки с любым типом резьбы - и метрической, и имперской, возможно даже сделать комбинацию. Во-вторых, если даже вы сорвали резьбу в гайке - ее легко заменить. В-третьих, такая конструкция проста и удобна в использовании. И надежна!

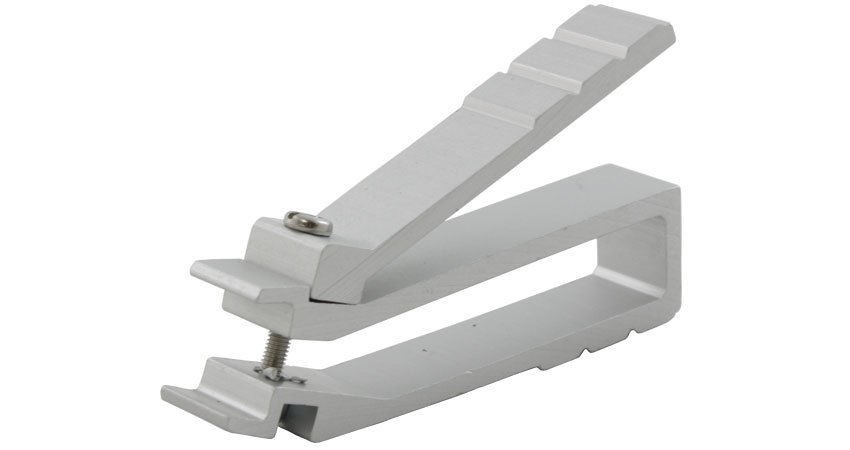

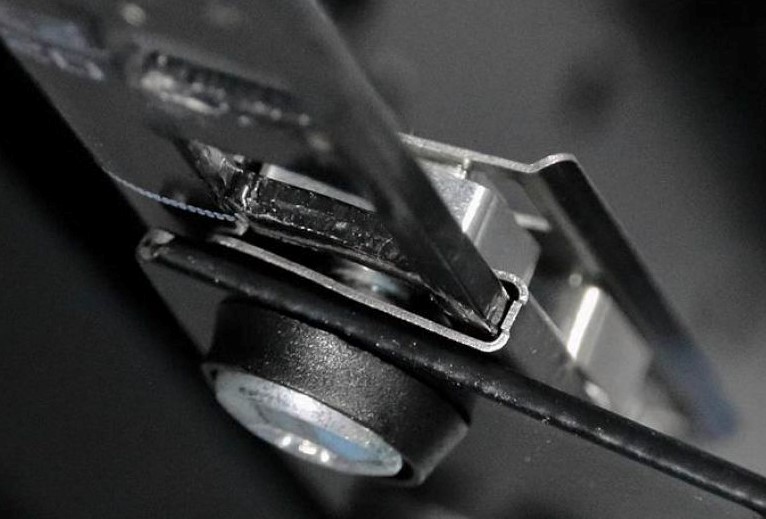

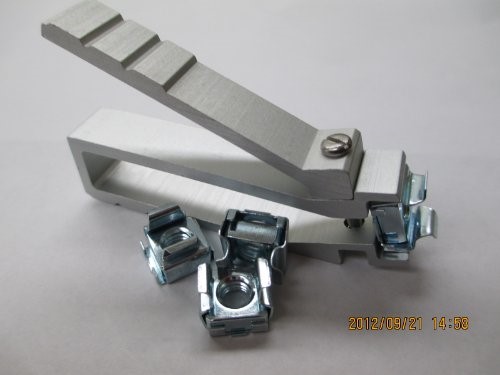

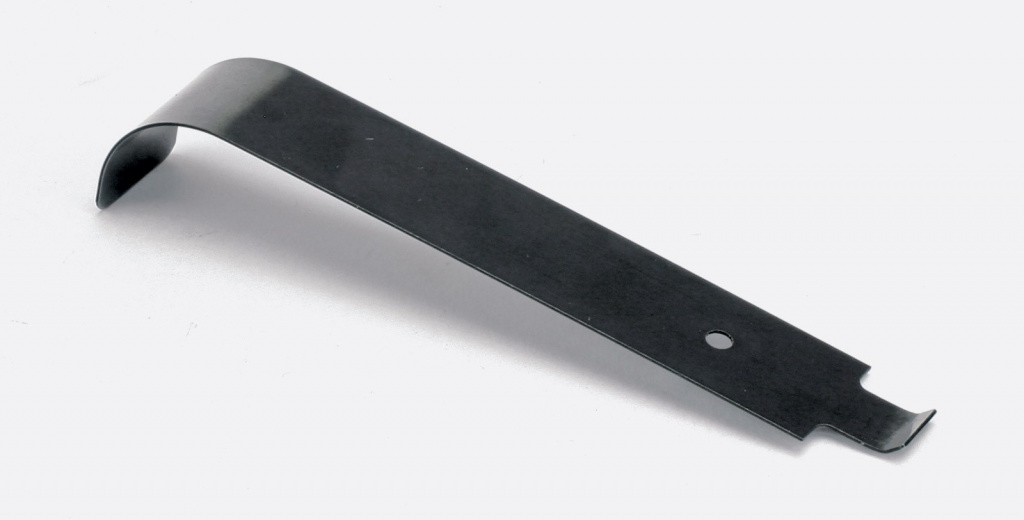

Для установки закладных гаек удобно использовать специальный инструмент. Например, вот такой:

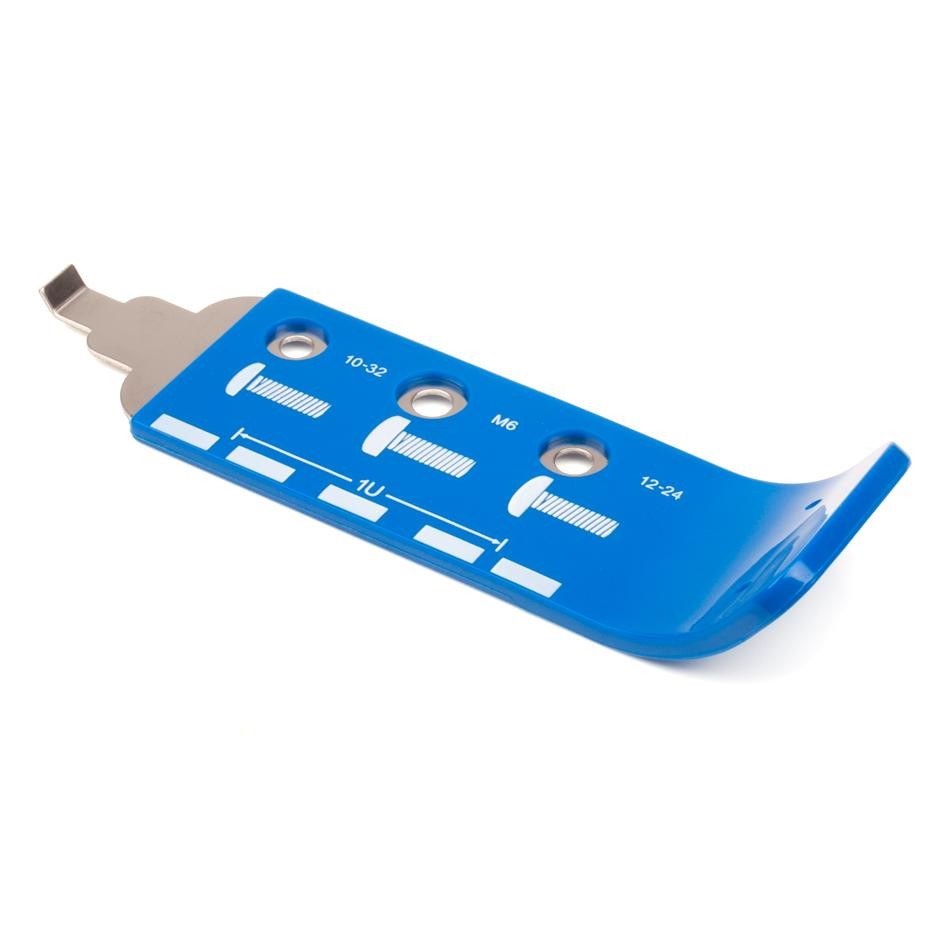

или такой:
Есть и такие варианты:
И что же, с 1952 года конструкция гайки так и не менялась? В целом не менялась, но прогрессивные умы постоянно ищут усовершенствованные варианты.

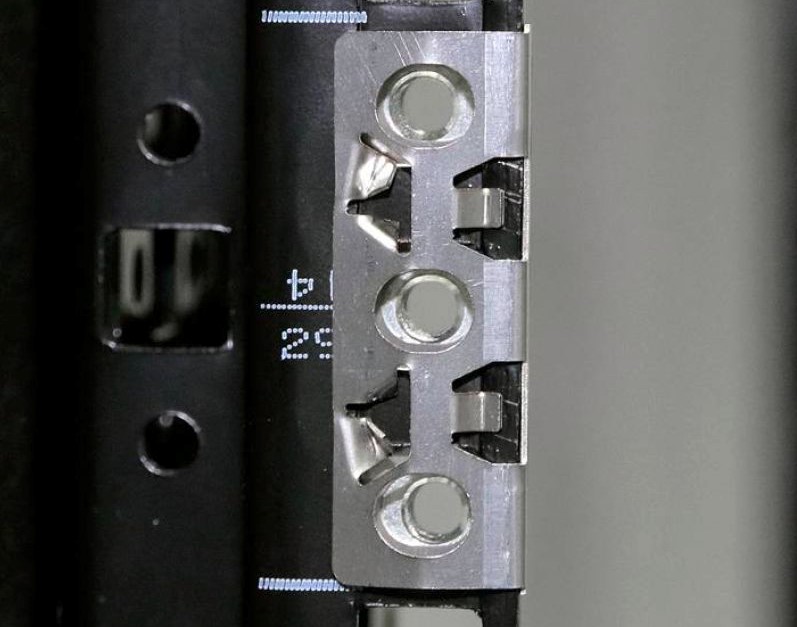

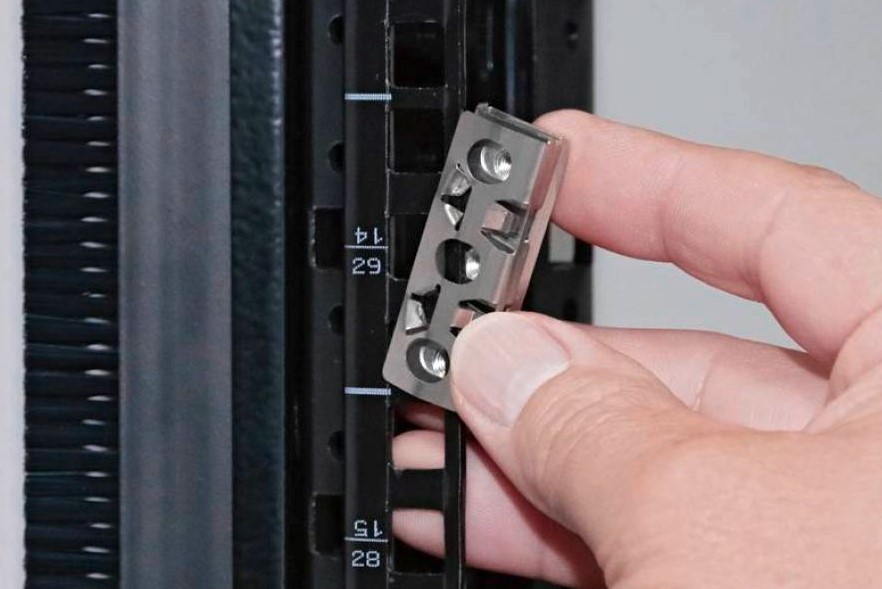

Rittal предлагает закладные гайки сразу на 1 юнит:

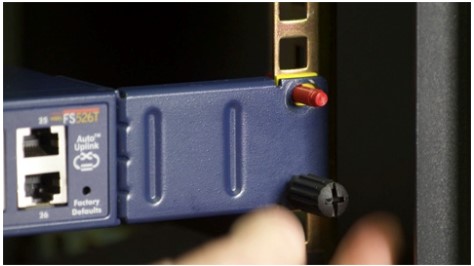

Американская компания CPI - гайки для установки без инструмента:

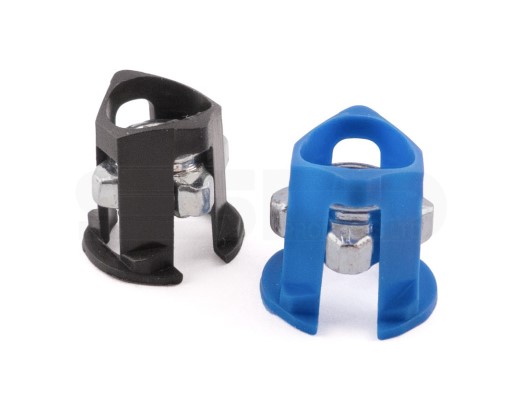

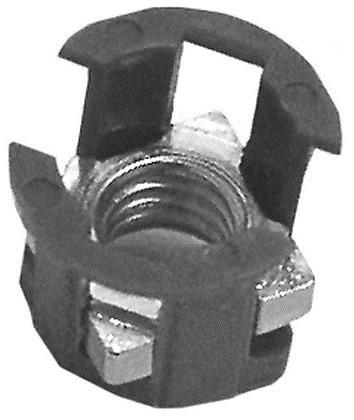

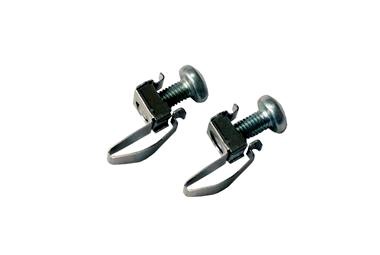

У американцев есть и такие варианты:

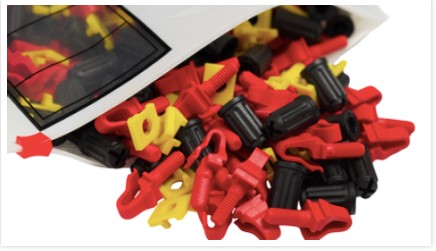

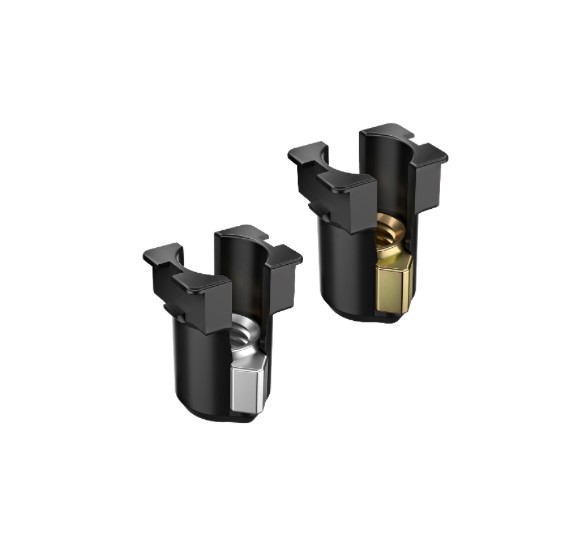

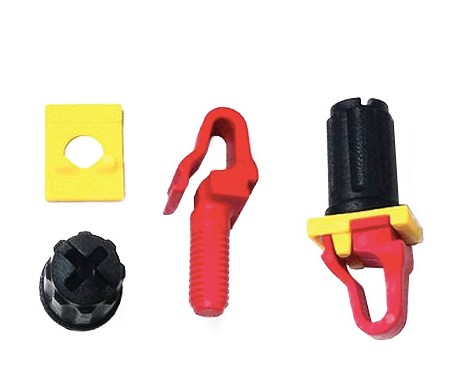

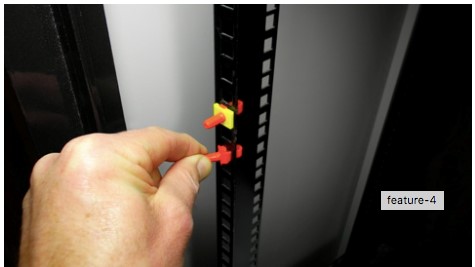

Некоторые экспериментируют с пластиком. Например, группа товарищей из американской конторы RackStuds:
А вот китайский вариант на 1 юнит:
Английский вариант:
Гости из Германии:
И список можно продолжить...
Человеческая мысль не стоит на месте. И хотя сегодня мы используем старые добрые квадратные гайки и особенно не жужжим, кто знает - чем мы будем крепить оборудование завтра.
