Братья-близнецы
Почему одни патч-корды стоят супердешево, а другие - в несколько раз дороже? Все ответы в этой статье.
Почему так дорого?!
Вообще, «дорого» – относительный термин. Люди привыкли сравнивать почти все только по одной характеристике - цене.
И что уж говорить про IT или строительный сегмент, где для большинства конечных потребителей весь кабель, цемент или гофрированная труба - на одно лицо, и явных преимуществ, кроме цены, не видно.
Плюс ко всему, в умах покупателей живет установка, что за бренд они обязательно переплачивают в два-три раза, и все их хотят обмануть, продав втридорога очередную поделку из Китайской Народной Республики.
Здесь мы не имеем в виду профессиональных потребителей (интеграторов, монтажников или эксплуатационников), эти ребята прекрасно знают, что горечь плохого качества ощущается даже тогда, когда сладость низкой цены давно забыта.
Вот и Махатма Ганди подтверждает: «Богу угодно качество нашего труда, а не его количество».
Разбираем по косточкам
Итак, какие же характеристики будут влиять на цену? Точнее - каковы свойства, материалы или производственные операции, цена которых входит в себестоимость патч-корда.
Кабель
Хороший и правильный кабель должен быть 100% медным, с сечением 24-28 AWG (наиболее часто встречается 24 AWG). Причем у патчевого (многожильного) кабеля свои стандарты: вот ссылка, тут даже указано количество проводников в жиле. И помните - чем меньше значение AWG, тем толще проводник.
Как экономят?
Используют омедненный (ССА или CCC) кабель, либо медный кабель меньшего сечения.
Как проверить?

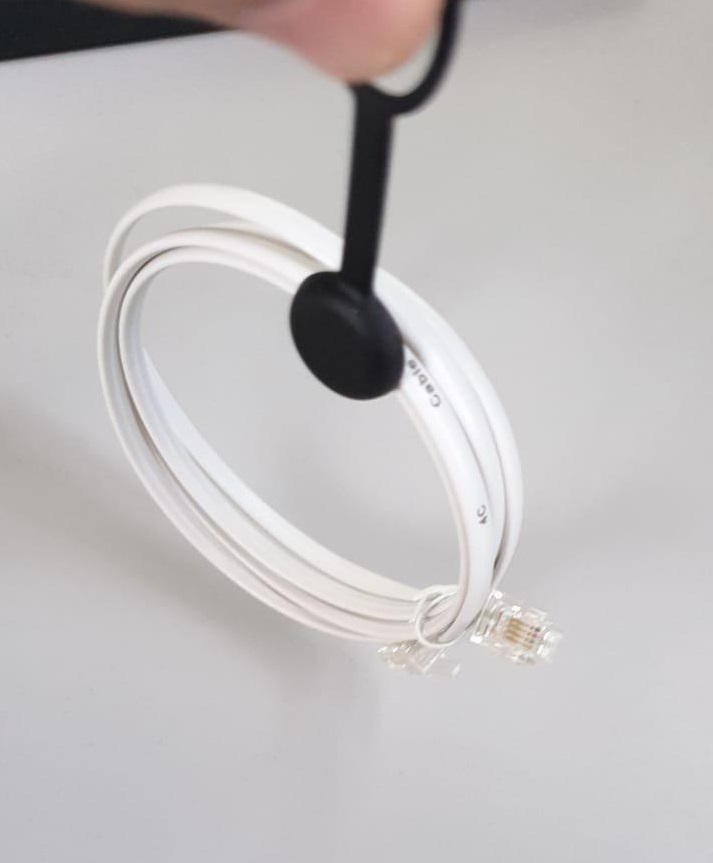

Простейший тест – с помощью магнита. Стальная омедненка (алюминиевая нет) прилипнет к магниту, а кабель из чистой меди – нет, поскольку медь является диамагнетиком.

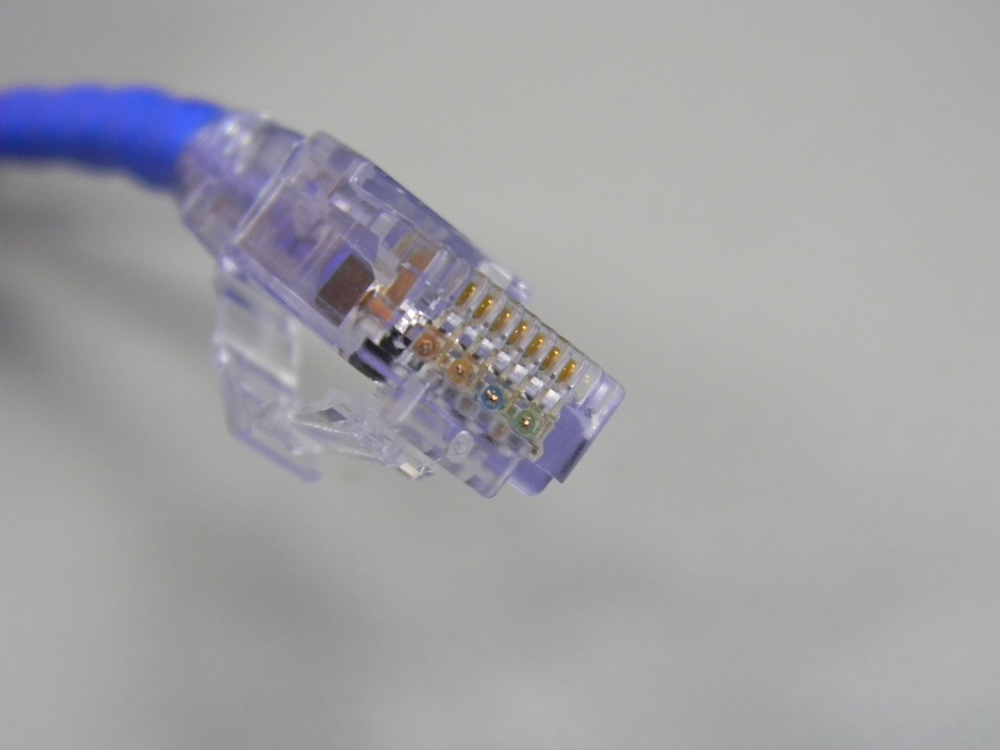

Можно посмотреть на торец разъема, омедненку (стальную и медную) видно невооруженным глазом (на этой картинке - чистая медь).
Маркировка
Редко, но все же встречаются патч-корды без маркировки. Логично же, что на оболочке кабеля должна быть маркировка?
Как экономят?
Используют для изготовления патч-кордов какой-нибудь кабель подешевле: другого бренда, категорией пониже и т.п. А чтоб никто не заметил подвоха - маркировка отсутствует. Это вообще обычная практика. Производители патч-кордов – а это почти всегда ОЕМ - предпочитают кабель без каких-либо брендов, максимум маркировки - метровые (или футовые) метки или какие-то общие стандарты. Только для крупных брендов заказывают специальные партии кабеля с полными легендами.
Как проверить?

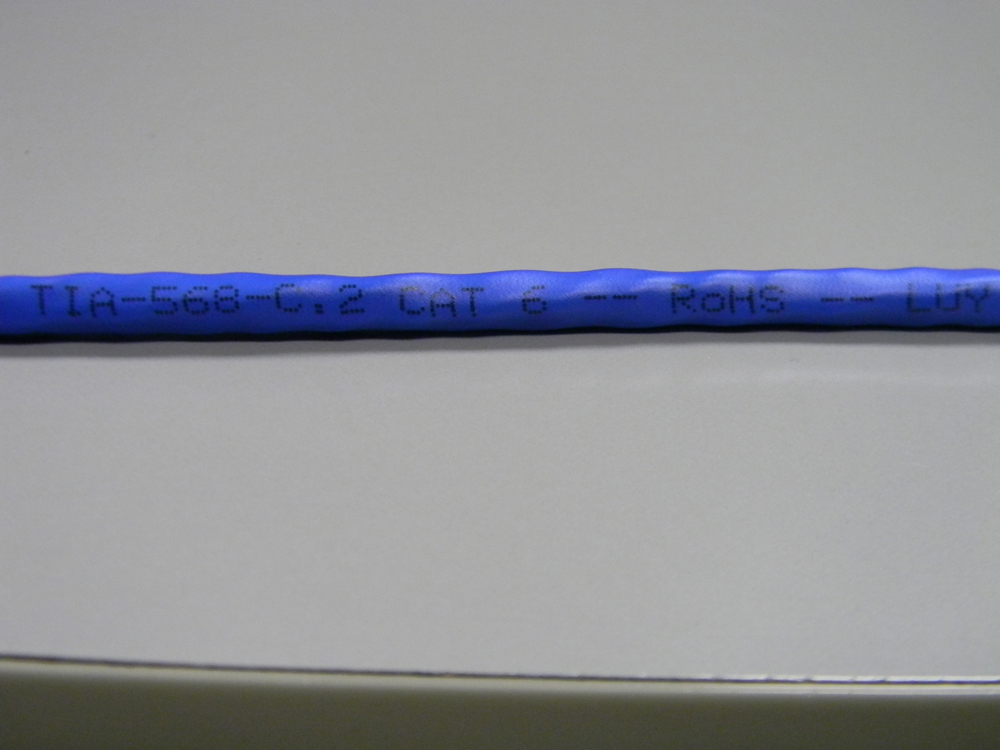

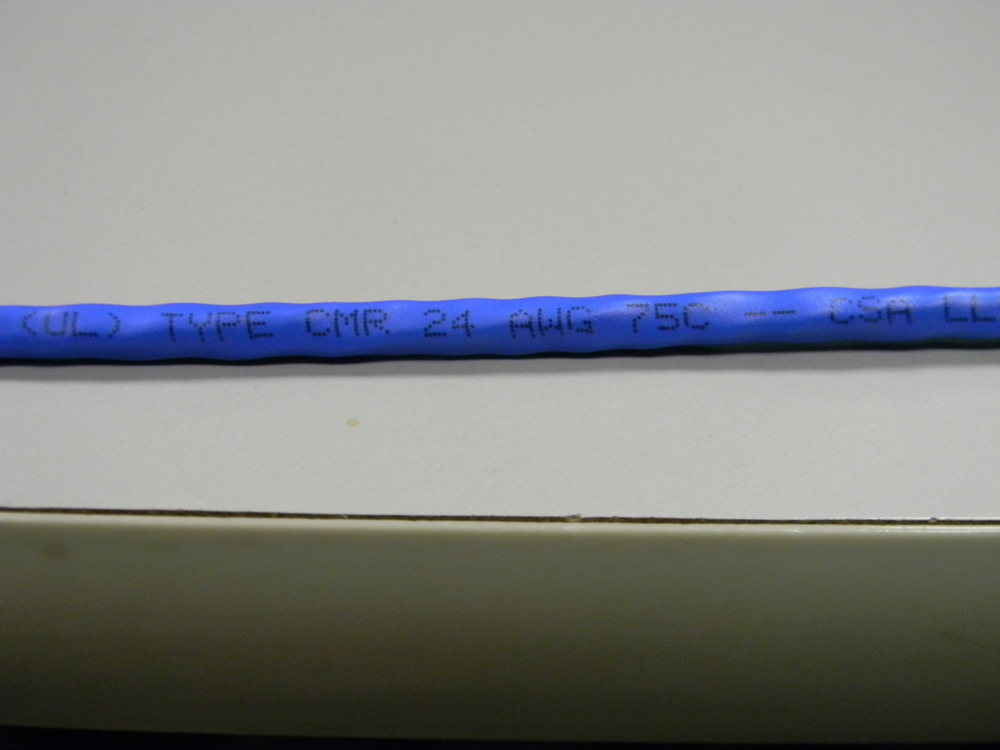

Визуально: на кабеле всегда должна быть маркировка. В идеале должны быть указаны: бренд, категория, информация о соответствии TIA. Если бренд американский, на кабеле должны быть еще и данные о соответствии UL или CSA. UL - самая строгая сертификация в мире, и у них все очень прозрачно: если есть номер - его можно спокойно проверить на https://verify.ul.com/.
Внешняя оболочка
Тут все просто: если оболочка сделана из ПВХ (PVC) – патч-корд будет стоить дешевле, если НГ (LSZH) – дороже.
Как экономят?
Используют дешевый ПВХ. Но на качество сигнала это, конечно же, не влияет. Кстати, если патч-корд LSZH, колпачки все равно будут из PVC.
Как проверить?
ПВХ низкого качества обычно обладает резким запахом и красится. Ну то есть в упаковке не проверишь, а вот когда в руки попадет – все сразу станет понятно.Также попробуйте погнуть его, хороший ПВХ мягкий, оболочка тонкая и хорошо гнется. Некачественный ПВХ - жесткий, и оболочка всегда толстая.
Тестирование
Вот ролик, в котором вкратце рассказывают о том, из каких операций складывается процесс производства патч-кордов.
После изготовления есть три варианта тестирования.
А) Не тестируем
Б) Тестируем обычным тестером просто на электрическую проводимость (есть контакт или нет контакта)

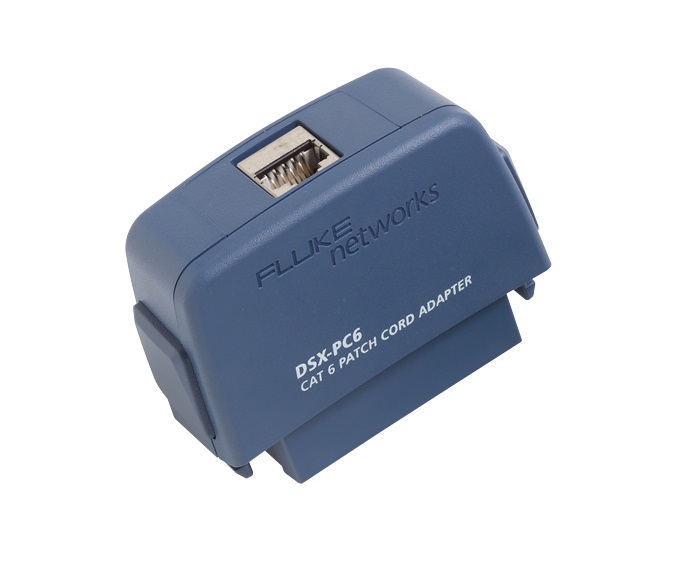

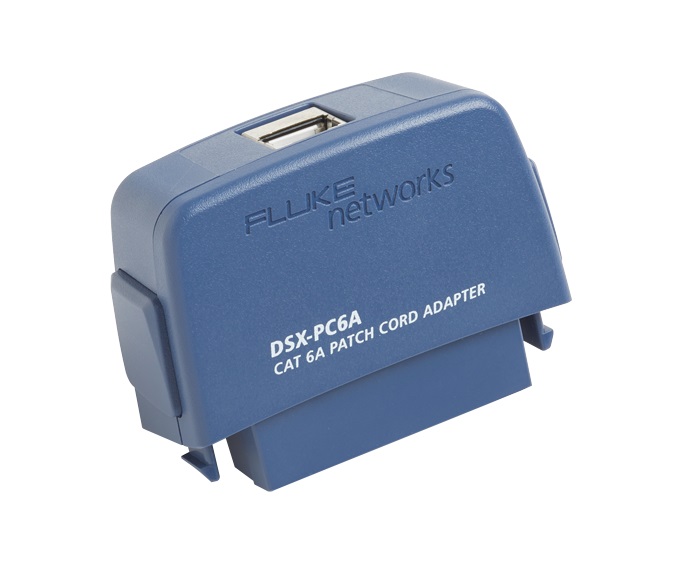

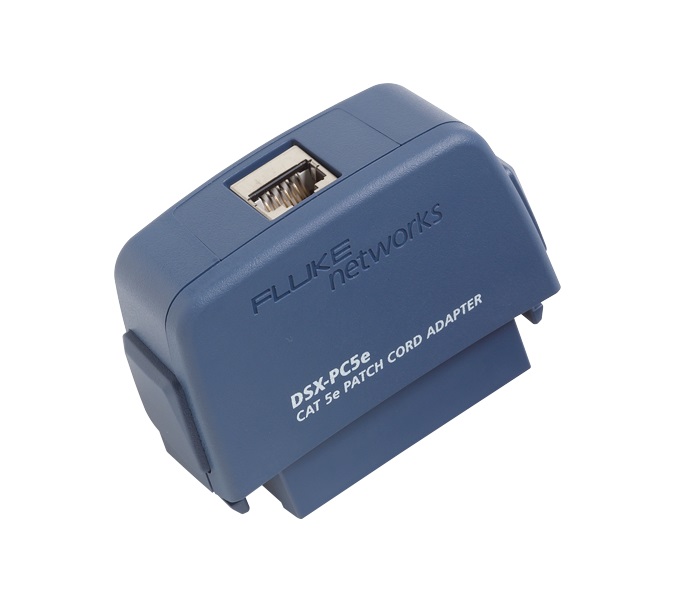

В) Тестируем как положено - с помощью Fluke. Особое очарование состоит в том, что для тестирования патч-кордов нужны специальные модули (те, которые на Permanent или Channel link, не подойдут). Но тестируем выборочные образцы.
Г) Вариант В), но тестируем каждый образец.
Здесь есть одно "но" - розетки (вставки, мамы) RJ45 в модулях для тестирования патч-кордов подлежат замене: через 5000 соединений при непрерывном использовании, или после 750 коммутаций при использовании время от времени. Так что хочешь-не хочешь, но цена нормальных тестов велика: стоимость головы плюс стоимость сменного модуля RJ45 делим на 5000 (потому что раз производство - значит, постоянно тестируют) – вот эта сумма и будет включена в себестоимость патч-корда. И еще зарплату сотрудника, который этими тестами будет заниматься, не забудьте.
Кстати, знаете, почему такая разница в допустимом количестве коммутаций при разовом и непрерывном использовании? Производитель в мануале к модулям DSX-PCxx поясняет: "После 750 вставок позолота, предотвращающая окисление контактов, достаточно сильно истирается, а постоянное использование "смывает" окисление и продлевает контактам жизнь".
Как экономят?
Выбирают пункт А или Б.
Как проверить?
Купить Fluke + к нему насадки, стоить будет недешево.
Колпачки
Стандарт де-факто - заливные колпачки с защитой замка.
Как экономят?
Надевают обычные колпачки / или не надевают вообще.
Как проверить?
Визуально, видно сразу.
Разъемы – категория
И тут можно копеечку сэкономить, особенно в промышленных масштабах.
Как экономят?
Вместо 6-й категории используют 5е.
Как проверить?

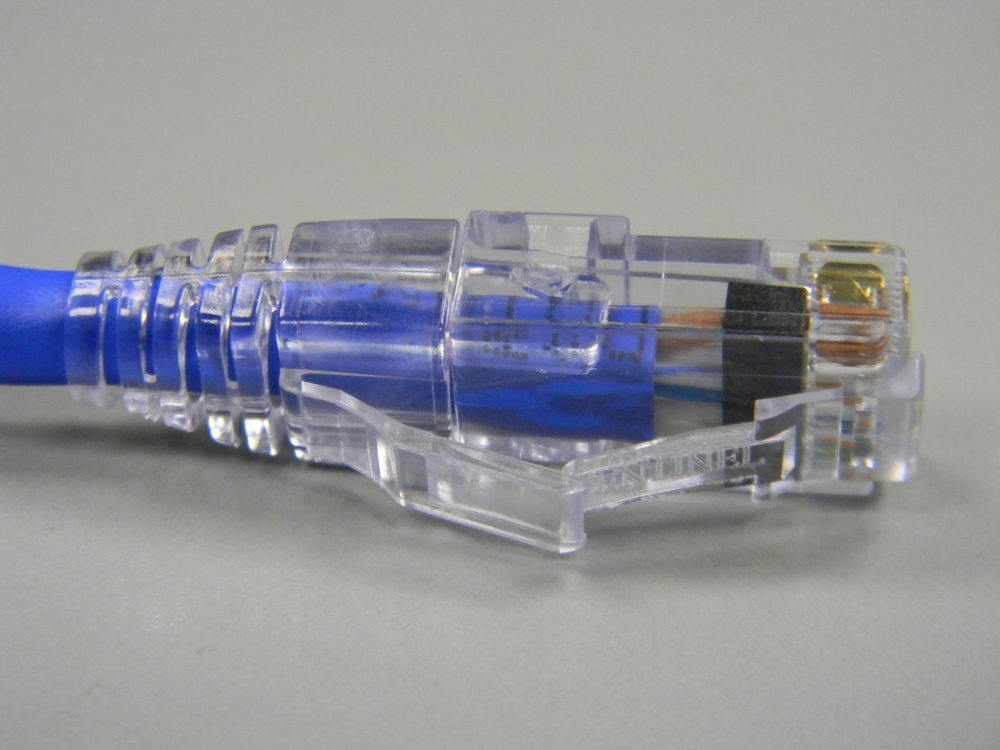

Визуально, видно сразу. На "шестерке" должна быть как минимум шахматная разводка, а в 6а - тем более, там alien crosstalk - одна из важнейших характеристик! У хорошего патч-корда на корпусе разъема должен быть указан производитель, обратите внимание на этот момент.

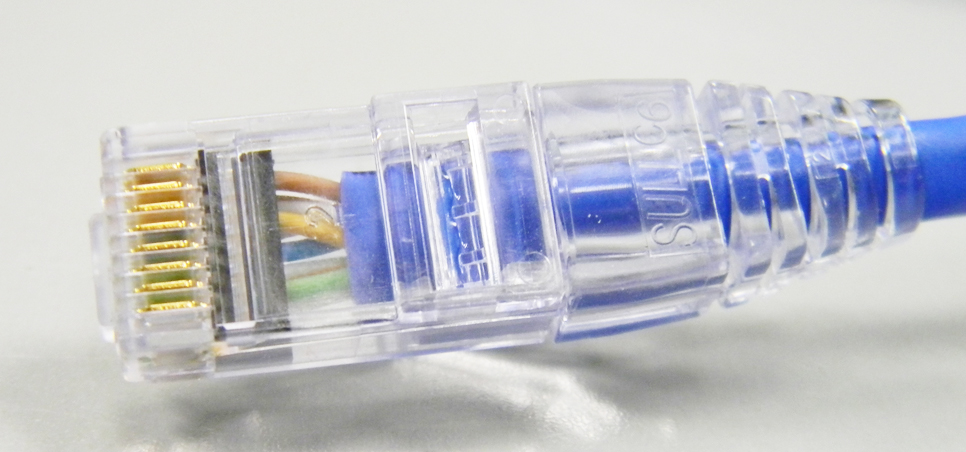

Ну и раз мы начали так пристально разглядывать прозрачную вилку патч-корда - посмотрите, в части разъема рядом с контактами не должно быть слишком длинных отрезков "раскрученных" пар проводников (на этой картинке все ОК).
Разъемы – покрытие
Влияет на количество переподключений. Про толщину покрытия мы уже писали в одной из статей: "минимальной толщиной золотого напыления для разъемов, используемых в системах категории 5е и выше, является 50 микродюймов, для систем 3-й категории - 6 микродюймов. Также важен слой никеля между основным металлом ножа и золотым напылением, он при работе не позволяет меди (бронзе) и золоту смешиваться. Толщина никеля должна быть тоже не меньше 50 микродюймов".
И еще - контакты не должны выглядеть потускневшими.
Как экономят?
Берут ножи с более тонким покрытием (иногда выходит до 5 микродюймов, а было дело - ушлые китайцы предлагали даже контакты с покрытием 3 микродюйма).
Как проверить?
Никак, только в лабораторных условиях.
Упаковка
Хорошая - это плотный полиэтилен, герметично запаянный, вырубка под европодвес, обозначение бренда и ссылка на сайт, наклейка с партномером и штрих-кодом /QR-кодом.
В идеале на наклейке должна еще быть толщина жилы и напыления на разъеме. И то что прошло тестирование "Флюком". Причем никаких Chanel (а иногда пишут, чтоб важности добавить), почему - смотри выше.
P.S. Это утверждение не является верным для bulk-поставок (грубо говоря, сразу интегратору на объект), там куча патч-кордов без индивидуальной упаковки идет в коробке. У Siemon часто такое встречается, и пользуется популярностью. Цена-то ниже, чем у retail-версии.
Как экономят?
Упаковывают в обычные зип-локи, или продают вообще без упаковки.
Как проверить?
Визуально же.
Как теперь с этим жить?
Так же, как и раньше. Теперь вы вооружены знаниями и можете сделать правильный выбор. Или пересмотреть старые привычки). Ну а если вам приставку или телевизор от роутера подключить – забейте, там все эти микронюансы никогда не имели и не будут иметь значения.
